Поздовжній супорт
Номер патенту: 36676
Опубліковано: 16.04.2001
Автори: Кушик Валерій Григорович, Кузнєцов Юрій Миколайович, Волошин Віталій Несторович
Текст

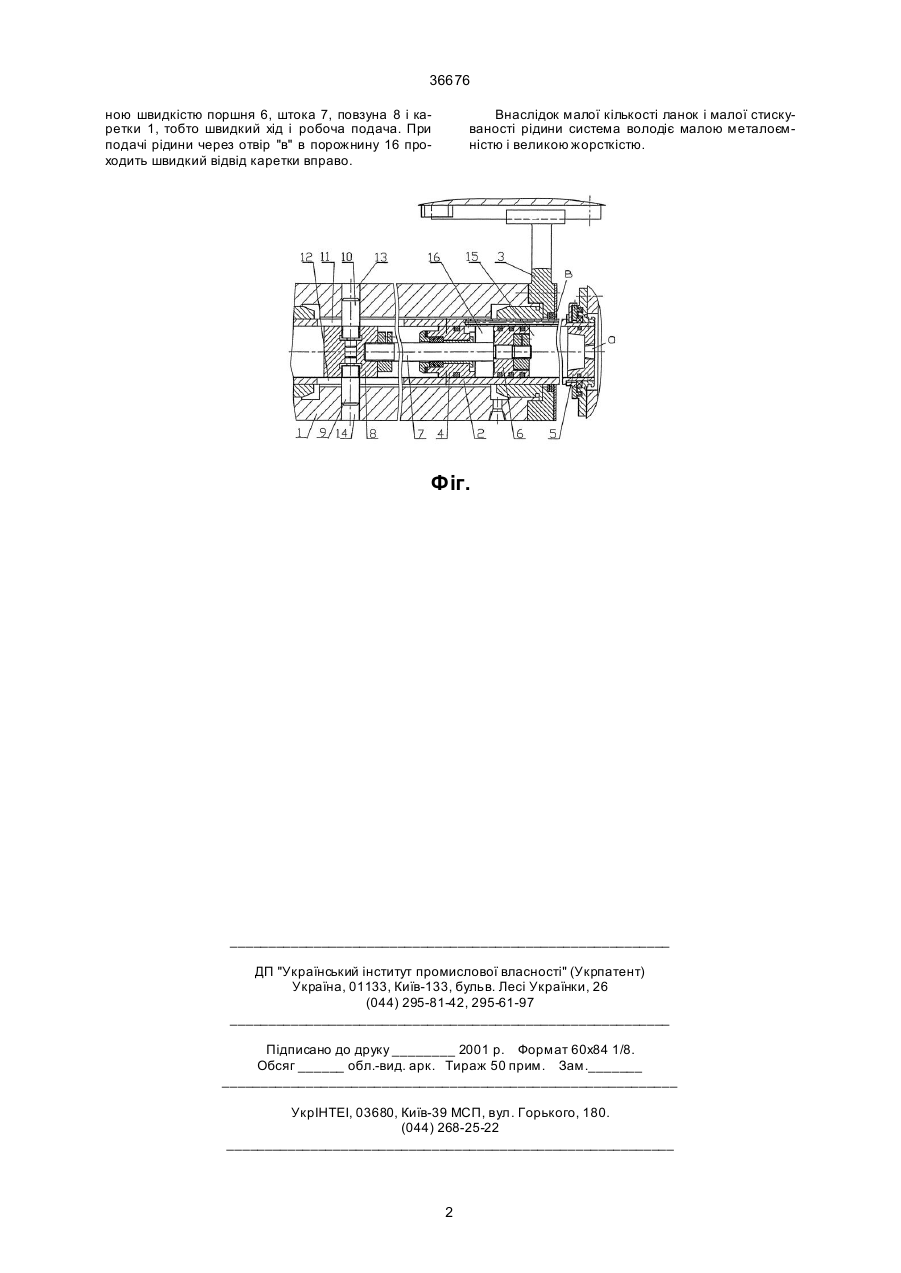

Поздовжній супорт, що містить каретку, привід її переміщення, направляючу трубу і повзун, який відрізняє ться тим, що привід містить гідроциліндр, який виконаний як одне ціле з направляючою трубою, а шток через повзун зв'язаний з кареткою за допомогою пальців, розміщених в поздовжніх пазах направляючої труби. (19) (21) 2000010400 (22) 25.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Кузнєцов Юрій Миколайович, Кушик Валерій Григорович, Волошин Віталій Несторович (73) Тернопільський державний технічний університет імені Івана Пулюя 36676 ною швидкістю поршня 6, штока 7, повзуна 8 і каретки 1, тобто швидкий хід і робоча подача. При подачі рідини через отвір "в" в порожнину 16 проходить швидкий відвід каретки вправо. Внаслідок малої кількості ланок і малої стискуваності рідини система володіє малою металоємністю і великою жорсткістю. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюLong slide
Автори англійськоюKuznetsov Yurii Mykolaiovych, Kushyk Valerii Hryhorovych, Voloshyn Vitalii Nestorovych
Назва патенту російськоюПродольный суппорт
Автори російськоюКузнецов Юрий Николаевич, Кушик Валерий Григорьевич, Волошин Виталий Несторович
МПК / Мітки
МПК: B23B 21/00
Мітки: поздовжній, супорт
