B23B 29/24 — резцедержатели для декількох різальних інструментів, наприклад револьверні головки

Номер патенту: 85871

Опубліковано: 10.12.2013

Автори: Луців Ігор Володимирович, Кривий Петро Дмитрович, Шарик Володимир Мирославович

МПК: B23B 29/24

Мітки: точіння, багаторізцева, головка

Формула / Реферат:

Багаторізцева головка для точіння, яка містить корпус, виконаний у вигляді шестигранної пустотілої призми, на гранях якої через 120° виконано три наскрізні вікна, в яких на пружних напрямних закріплені різцетримачі з різцями, і кожен з яких встановлений з можливістю контакту своєю передньою торцевою поверхнею з регулювальним гвинтом, загвинченим у передню стінку корпусу головки, а своєю задньою торцевою поверхнею з'єднаний з гідрокамерою і...

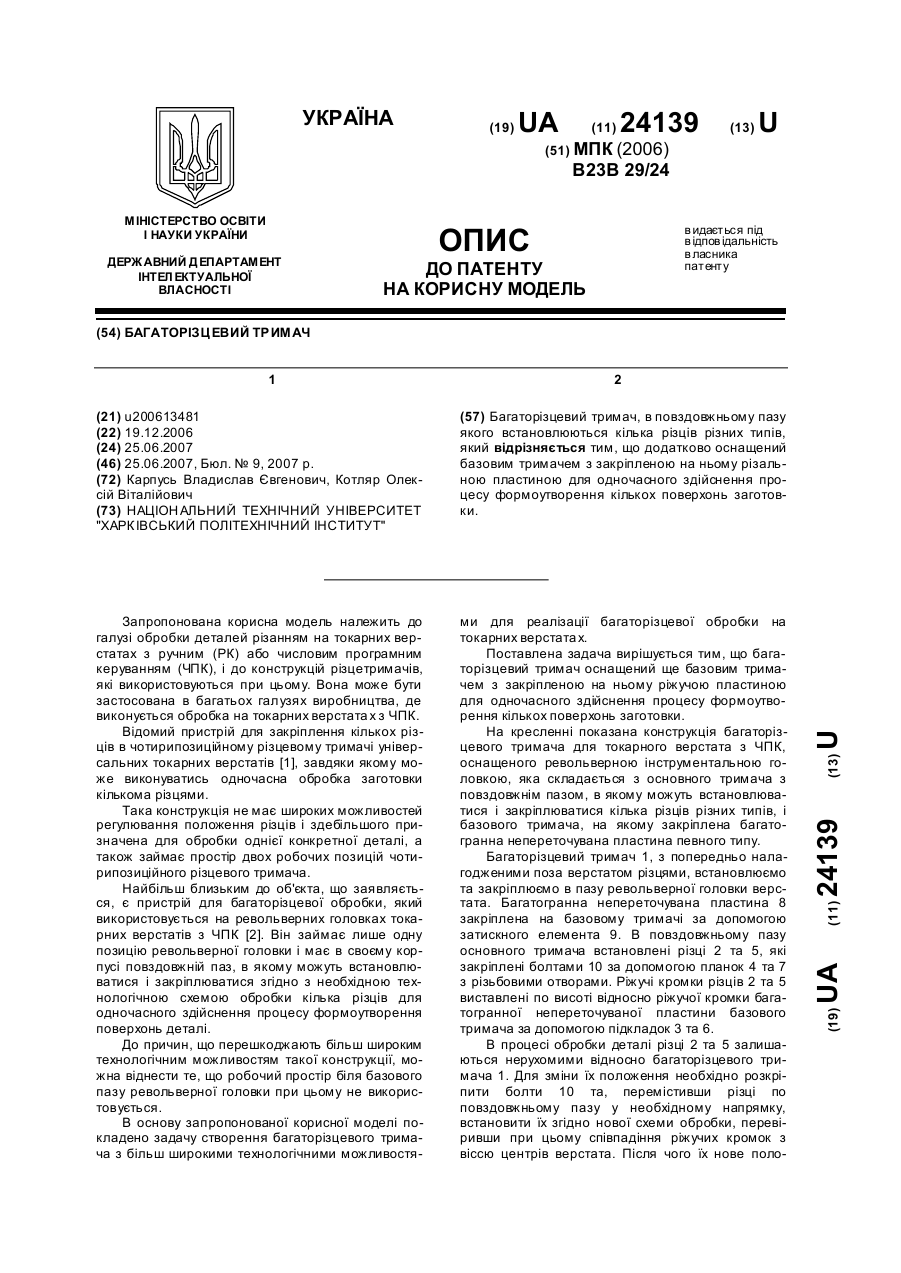

Номер патенту: 24139

Опубліковано: 25.06.2007

Автори: Карпусь Владислав Євгенович, Котляр Олексій Віталійович

МПК: B23B 29/24

Мітки: багаторізцевий, тримач

Формула / Реферат:

  Багаторізцевий тримач, в повздовжньому пазу якого встановлюються кілька різців різних типів, який відрізняється тим, що додатково оснащений базовим тримачем з закріпленою на ньому різальною пластиною для одночасного здійснення процесу формоутворення кількох поверхонь заготовки.

Номер патенту: 67945

Опубліковано: 15.07.2004

Автори: Міловський Борис Вячеславович, Абдул Аль Мохсен Алі Аламеддін, Карпусь Владислав Євгенович

МПК: B23B 29/24, B23B 1/00

Мітки: спосіб, багаторізцевої, обробки, здійснення, пристрій

Формула / Реферат:

1. Спосіб багаторізцевої обробки, згідно з яким на токарному верстаті з числовим програмним керуванням (ЧПК) процес формоутворення деталі здійснюють послідовно різцями, закріпленими в револьверній головці, який відрізняється тим, що в багаторізцевий тримач встановлюють і настроюють на розмір декілька різців, тримач закріплюють в пазу револьверної головки замість одного різця, а далі поверхні заготовки обробляють одночасно всіма різцями,...

Номер патенту: 33936

Опубліковано: 15.02.2001

Автор: Юхименко Генадій Омелянович

МПК: B23B 29/24

Мітки: багаторізцева, стружки, головка, подрібнення

Текст:

...на фіг. 1 показаний загальний вигляд головки - вигляд спереду; на фіг. 2 показано переріз А-А - механізм осциляцій різців; на фіг. 3 показаний вигляд Б - вигляд ззаду; на фіг. 4 показано переріз В-В; на фіг. 5 показано переріз Г-Г - положення механізму відводу різця та різцетримача під час різання; на фіг. 6 показано переріз Г-Г - положення механізму відводу різця та різцетримача під час врізання та відводу головки; на фіг. 7 показано переріз...

Номер патенту: 30761

Опубліковано: 15.12.2000

Автори: Луців Ігор Володимирович, Кривий Петро Дмитрович, Нагорняк Степан Григорович, Юхименко Генадій Омелянович

МПК: B23B 29/24

Мітки: головка, точіння, багаторізцева

Формула / Реферат:

Багаторізцева головка для точіння, яка містить корпус, встановлені в ньому різці з можливістю осьового переміщення відносно корпусу, встановлені рівномірно відносно один одного, яка відрізняється тим, що корпус виконаний у вигляді шестигранної пустотілої призми, на гранях якої через 120º виконані три наскрізні вікна, в яких на пружних напрямних встановлені різцетримачі з різцями, і кожний з різцетримачів встановлений з можливістю...

Номер патенту: 18474

Опубліковано: 25.12.1997

Автори: Семерня Анатолій Олександрович, Брольнік Йосип Ілліч, Коновалов Анатолій Олександрович

МПК: B23B 29/24

Мітки: головка, револьверна

Формула / Реферат:

Револьверная головка, содержащая корпус, поворотную часть с инструментальным барабаном, зубчатую муфту для базирования барабана на корпусе, механизмы вращения поворотной части, ее предварительной индексации и зажима барабана на корпусе, механизмы зажима держателей инструмента, включающие тяги с захватами и пакетами тарельчатых пружин, механизм разжима держателей, включающий силовой гидроцилиндр, и механизм вращения инструментальных шпинделей,...

Номер патенту: 1790

Опубліковано: 25.10.1994

Автори: Вовк Владислав Іванович, Фурса Вячеслав Михайлович, Кириченко Василь Васильович, Соловйов Олексій Михайлович

МПК: B23B 29/24

Мітки: токарного, автомату, супорт, револьверний

Формула / Реферат:

1. Револьверный суппорт токарного автома­та, содержащий корпус, револьверную головку, за­крепленную на валу, установленном в корпусе с возможностью осевого перемещения, фикси­рующие венцы с торцовым зубом, закрепленные на корпусе и револьверной головке, мальтийский ме­ханизм, предназначенный для поворота револь­верной головки, и кулачковый механизм ба­рабанного типа с толкателем в виде рычага с уста­новленной в корпусе осью качания,...

Номер патенту: 624

Опубліковано: 15.12.1993

Автори: Гайворонський Сергій Олександрович, Рубан Олександр Сергійович

МПК: B23B 29/24

Мітки: револьверна, головка

Формула / Реферат:

Револьверная головка, содержащая установленную в корпусе с возможностью осевого перемещения поворотную планшайбу с инструментальными блоками со встроенными в них инструментальными шпинделями, привод вращения планшайбы, механизм предварительной фиксации планшайбы, механизм ее окончательной фиксации на торцовые зубчатые колеса и установленный в корпусе параллельно оси планшайбы приводной вал с торцовой полумуфтой, предназначенной для зацепления...
