B23D 21/00 — Верстати або пристрої для різання труб

Номер патенту: 115235

Опубліковано: 10.04.2017

Автор: Красно Дмитро Миколайович

МПК: B23D 45/00, B23D 45/12, B23D 21/00 ...

Мітки: відрізний, верстат

Формула / Реферат:

1. Відрізний верстат, який містить станину, на якій розташовано стояк з пиляльним диском, засіб переміщення та столик для розміщення заготовки з фіксатором, який відрізняється тим, що стояк з пиляльним диском жорстко зафіксовано на станині, засіб переміщення виконано у вигляді важеля, коротке плече якого контактує з заготовкою, а фіксатор виконано у вигляді двох штифтів, розташованих на одній осі, яка проходить усередині заготовки, та...

Номер патенту: 100362

Опубліковано: 27.07.2015

Автори: Горовий Сергій Олександрович, Рябокінь Микола Іванович

МПК: B23D 21/00

Мітки: пристрій, різальний

Формула / Реферат:

1. Різальний пристрій, що включає фрезу, яка містить порожнисту коронку з різальними зубцями, що мають гострі кромки, виконаними на її торцевій поверхні, та ступінчате центрувальне свердло, що розташоване в середині порожнистої коронки і виступає відносно різальних зубців, причому порожниста коронка закріплена на корпусі тримача коронки, а один із кінців ступінчатого центрувального свердла закріплений у корпусі вказаного тримача коронки, який...

Номер патенту: 84101

Опубліковано: 10.10.2013

Автор: Міхєєв Олександр Володимирович

МПК: B23D 21/00

Мітки: пристрій, різання, стороні, труб, внутрішньої

Формула / Реферат:

1. Пристрій для різання труб з внутрішньої сторони, що містить привід обертання і розташовані в корпусі проміжний механізм, що з'єднує привід обертання з утримувачем різального інструмента, і механізм переміщення утримувача з ріжучим інструментом до внутрішньої поверхні труби, яку треба обрізати, що включає втулку з ексцентричним отвором, який відрізняється тим, що проміжний механізм і механізм переміщення утримувача з ріжучим інструментом...

Номер патенту: 101566

Опубліковано: 10.04.2013

Автор: Марченко Сергій Леонідович

МПК: B23B 31/167, B09B 3/00, B23B 31/02 ...

Мітки: пневмопатрон

Формула / Реферат:

1. Пневмопатрон, що складається з корпусу (1), розташованих в ньому кулачків (2), тильні частини яких виконані у вигляді рейок із зубцями (3), механізму подачі кулачків (4), розташованого на валах (6) між опорами (7)), який взаємодіє з рейками із зубцями (3) тильних частин кулачків (2), штока (5) пневмоциліндра, який відрізняється тим, що механізм подачі кулачків (4) виконаний у вигляді важелів (8) з зубчатими елементами (9), сухариків...

Номер патенту: 100555

Опубліковано: 10.01.2013

Автор: Данвуді Пол Роберт

МПК: B23D 21/00, B23D 31/00

Мітки: розрізання, пристрій, спосіб

Формула / Реферат:

1. Спосіб виготовлення складеного з двох частин предмета з чашки, яка має бокову стінку та цілісну основу, сформовані з однієї заготовки листа металу, який відрізняється тим, що поміщають чашку на дискове різальне кільце, яке має гостру периферійну кромку; та натискають та прокатують п'ятку, що має викривлену поверхню, впритул і навколо зовнішньої поверхні, щоб спричинити проникнення кромки різального кільця в бокову стінку чашки для...

Номер патенту: 67686

Опубліковано: 12.03.2012

Автор: Марченко Сергій Леонідович

МПК: B09B 3/00, B23B 31/06, B23B 31/02 ...

Мітки: фільтрів, затиску, пневмопатрон

Формула / Реферат:

Пневмопатрон для затиску фільтрів, що складається з корпуса пневмопатрона (1), розташованих в ньому кулачків (2), зв'язаних з механізмами подачі кулачків за допомогою пневмоциліндра (3), який відрізняється тим, що тильна частина кулачка (2) виконана у вигляді рейки із зубцями (9), а механізми подачі кулачків виконані у вигляді шестерень (5), розташованих на валу(6) між опорами (7), де шестерні (5) виконані з можливістю взаємодії з тильними...

Номер патенту: 59093

Опубліковано: 10.05.2011

Автори: Карнаух Дарина Сергіївна, Роганов Лев Леонідович

МПК: B23D 21/00

Мітки: пристрій, трубі, циліндричної, деталей, відрізки, трубчастих

Формула / Реферат:

Пристрій для відрізки трубчастих деталей від циліндричної труби, що містить механізм затиску та відрізний вузол, виконаний у вигляді відрізного ролика, встановленого з можливістю контакту із внутрішньою поверхнею труби, й контрролика, розташованого з боку зовнішньої поверхні труби, що встановлено з можливістю обертання навколо своєї осі, який відрізняється тим, що контрролик розміщено в ексцентричній втулці на загальній державці з відрізним...

Номер патенту: 38913

Опубліковано: 26.01.2009

Автори: Кузнєцов Юрій Миколайович, Шибецький Владислав Юрійович, Іванов Георгій Іванов, Петров Атанас Данаілов, Костик Сергій Ігорович

МПК: B23D 21/00

Мітки: відрізний, автомат

Формула / Реферат:

1. Відрізний автомат, що містить змонтовані на плиті під кутом 45° несучу балку з розподільчим валом, завантажувальні пристрої, які складаються з основи, напрямних, відсікачів, упора для прутків і приводяться до руху від розподільчого вала через кулачково-важільні механізми, який відрізняється тим, що супорти, завантажувальні пристрої і затискні механізми розміщені симетрично відносно розподільчого вала, який виконаний центральним і оснащений...

Номер патенту: 26468

Опубліковано: 25.09.2007

Автори: Колотницька Світлана Петрівна, Щербакова Тетяна Вікторівна, Смірний Сергій Леонідович, Тихонов Володимир Васильович, Мороз Петро Микитович, Швед Наталія Юріївна, Пєтухов Олександр Михайлович, Шевчук Микола Федорович

МПК: B23D 21/00

Мітки: труборізальний, автомат

Формула / Реферат:

1. Труборізальний автомат, що містить завантажувальний пристрій, рольганг, механізм затиску труби, відрізний механізм та його привід, який відрізняється тим, що завантажувальний механізм виготовлено у вигляді барабана для розміщення на ньому бухти з трубою-заготовкою, який має можливість вільно обертатися навколо своєї осі.2. Труборізальний автомат за п. 1, який відрізняється тим, що рольганг виконано у вигляді кількох...

Номер патенту: 21055

Опубліковано: 15.02.2007

Автори: Калугін Василь Петрович, Голуб Віктор Іванович, Кателла Сергій Андрійович

МПК: B23D 21/00, E21B 29/00

Мітки: різання, труб, пристрій

Формула / Реферат:

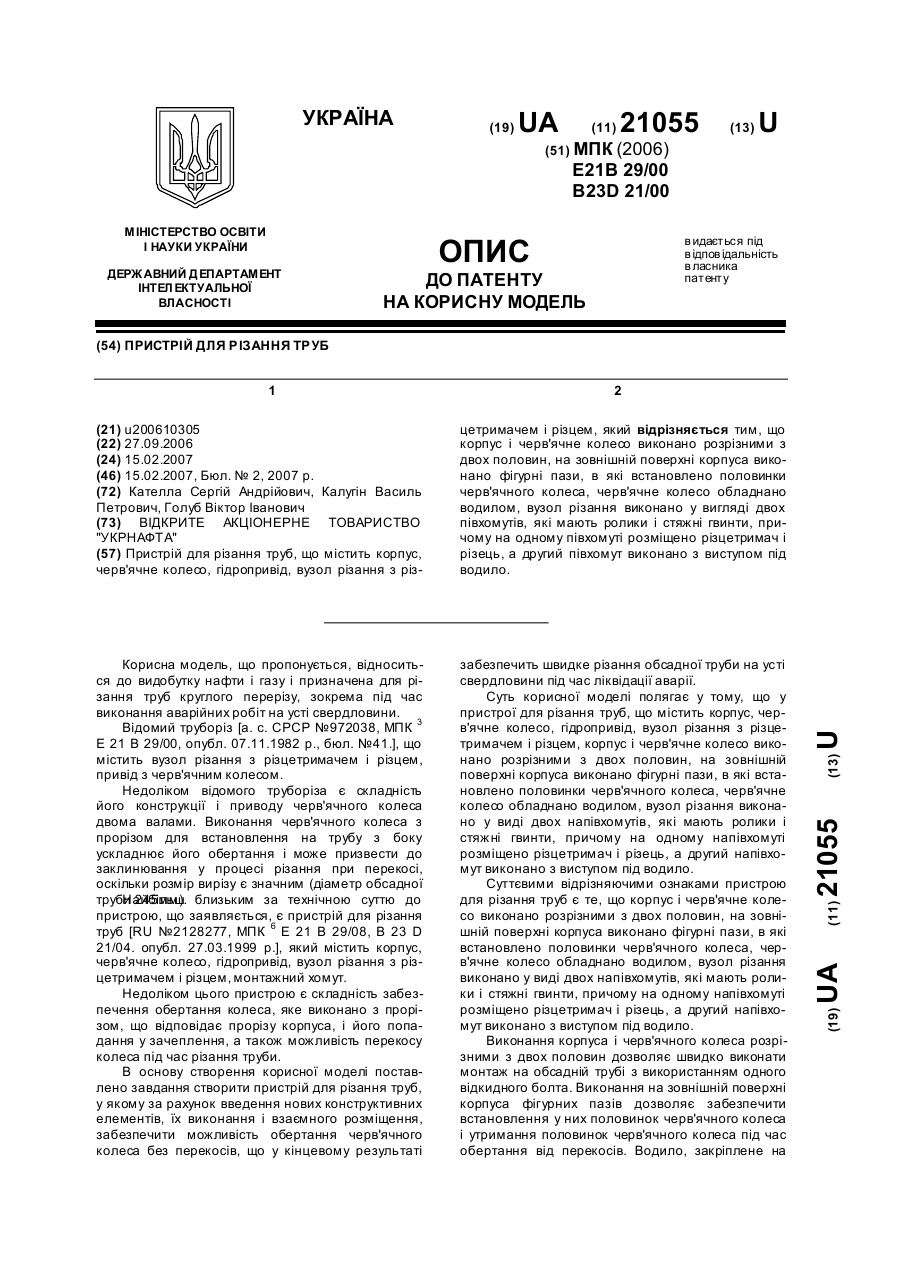

Пристрій для різання труб, що містить корпус, черв'ячне колесо, гідропривід, вузол різання з різцетримачем і різцем, який відрізняється тим, що корпус і черв'ячне колесо виконано розрізними з двох половин, на зовнішній поверхні корпуса виконано фігурні пази, в які встановлено половинки черв'ячного колеса, черв'ячне колесо обладнано водилом, вузол різання виконано у вигляді двох півхомутів, які мають ролики і стяжні гвинти, причому на одному...

Номер патенту: 12156

Опубліковано: 16.01.2006

Автор: Войтенко Юрій Вікторович

МПК: B23D 21/00

Мітки: розрізання, трубчастих, поперечного, виробів, пристрій

Формула / Реферат:

1. Пристрій поперечного розрізання трубчастих виробів, що містить втулку, привідну ручку, з'єднану з втулкою, і різальний елемент, який встановлено на привідній ручці з можливістю переміщення в зону різання, який відрізняється тим, що привідна ручка з'єднана з втулкою шарнірно з утворенням двоплечого важеля з можливістю фіксації робочого положення, різальний елемент жорстко закріплений на робочому плечі важеля, при цьому довжина робочого...

Номер патенту: 50653

Опубліковано: 15.10.2002

Автори: Розов Юрій Георгійович, Савченко Дмитро Миколайович

МПК: B23D 21/00

Мітки: заготовки, труб, різання, спосіб, короткі

Формула / Реферат:

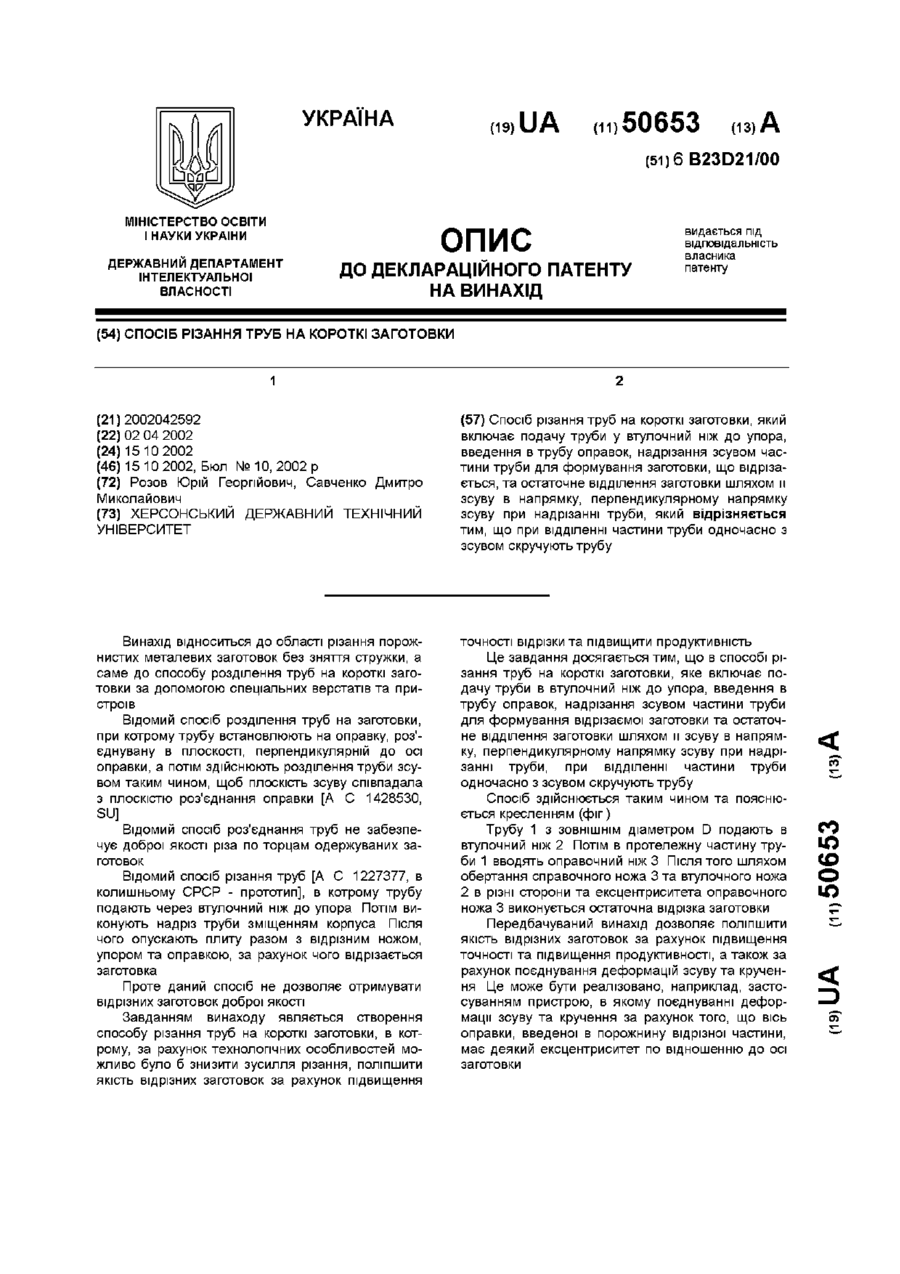

Спосіб різання труб на короткі заготовки, який включає подачу труби у втулочний ніж до упора, введення в трубу оправок, надрізання зсувом частини труби для формування заготовки, що відрізається, та остаточне відділення заготовки шляхом її зсуву в напрямку, перпендикулярному напрямку зсуву при надрізанні труби, який відрізняється тим, що при відділенні частини труби одночасно з зсувом скручують трубу.

Номер патенту: 29739

Опубліковано: 15.11.2000

Автори: Покинтелиця Микола Іванович, Костин Олексій Викторович, Дейнека Інна Григоровна, Зарубицький Євген Улянович

МПК: B23D 23/00, B23D 21/00

Мітки: пристрій, встановлення, заготівель

Формула / Реферат:

Устройство для установки заготовок, содержащее основание, на котором жестко закреплен корпус с подвижными и неподвижными зажимами для установки и закрепления заготовки, отличающееся тем, что основание снабжено шарниром, вокруг которого поворачивается корпус с заготовками под действием усилия подачи.

Номер патенту: 28000

Опубліковано: 16.10.2000

Автори: Воєвітко Омельян Леонтійович, Васильєв Віталій Іванович, Злинько Валерій Дмитрович, Куценко Олександр Іванович, Каплун Марко Григорович, Фельдман Олександр Ісакович, Яременко Микола Іванович, Нейштадт Ілля Захарович, Макаров Валентин Анатолієвич, Король Микола Миколайович, Кекух Станіслав Миколайович

МПК: B23D 21/00

Мітки: труб, різання, пристрій

Текст:

...ведущей конической шестерни, смонтированной соосно в упомянутой втулке, и двух ведомых конических шестерен, каждая из которых закреплена на винте соответствующей винтовой пары с возможностью взаимодействия с ведущей конической шестерней. СМ О 00 см Изобретение относится к обработке металлов резанием, в частности к устройствам для резки труб, и может быть использовано для резки холоднокатаных труб, в том числе тонкостенных....

Номер патенту: 25866

Опубліковано: 26.02.1999

Автори: Римчук Данило Васильович, Ленкевич Юрій Євгенович, Мельников Генадій Григорович, Чеканов Михайло Григорович, Субаєв Абдула Закірович

МПК: B23D 21/00

Мітки: пристрій, труб, різки

Формула / Реферат:

Устройство для резки труб, содержащее снабженный упорной плитой и каналами для выхода рабочей жидкости в трубное пространство разъемный полый корпус, в радиальных пазах которого установлены резцы, и размещенный в корпусе поршень с центральным каналом, отличающееся тем, что поршень выполнен ступенчатым с образованием между наружной поверхностью поршня и внутренней поверхностью корпуса кольцевой полости, которая соединена с центральным каналом...

Номер патенту: 25619

Опубліковано: 30.10.1998

Автори: Зарубицький Євген Улянович, Кривобоков Владислав Анатолійович, Покинтелиця Микола Іванович

МПК: B23D 21/00, B23D 23/00

Мітки: проточкою, охолодження, диск, різальний

Формула / Реферат:

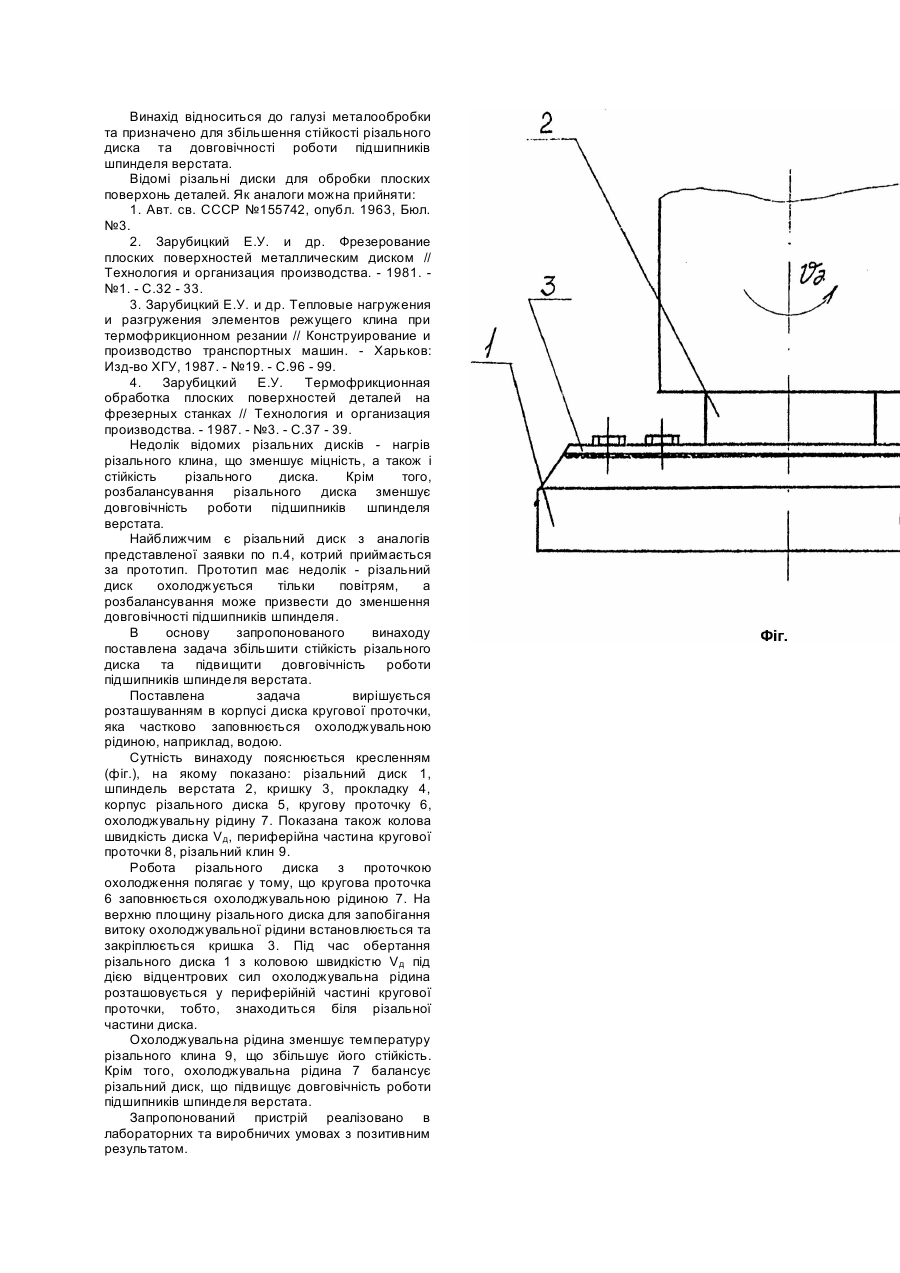

Різальний диск з проточкою охолодження, що складається з корпуса та елементів його закріплення до шпинделя верстата, який відрізняється тим, що корпус диска має кругову проточку, частково заповнену охолоджувальною рідиною.

Номер патенту: 22124

Опубліковано: 30.04.1998

Автори: Римчук Данило Васильович, Мельников Генадій Григорович, Ленкевич Юрій Євгенович, Радковський Володимир Романович

МПК: B23D 21/00

Мітки: труб, пристрій, різання

Формула / Реферат:

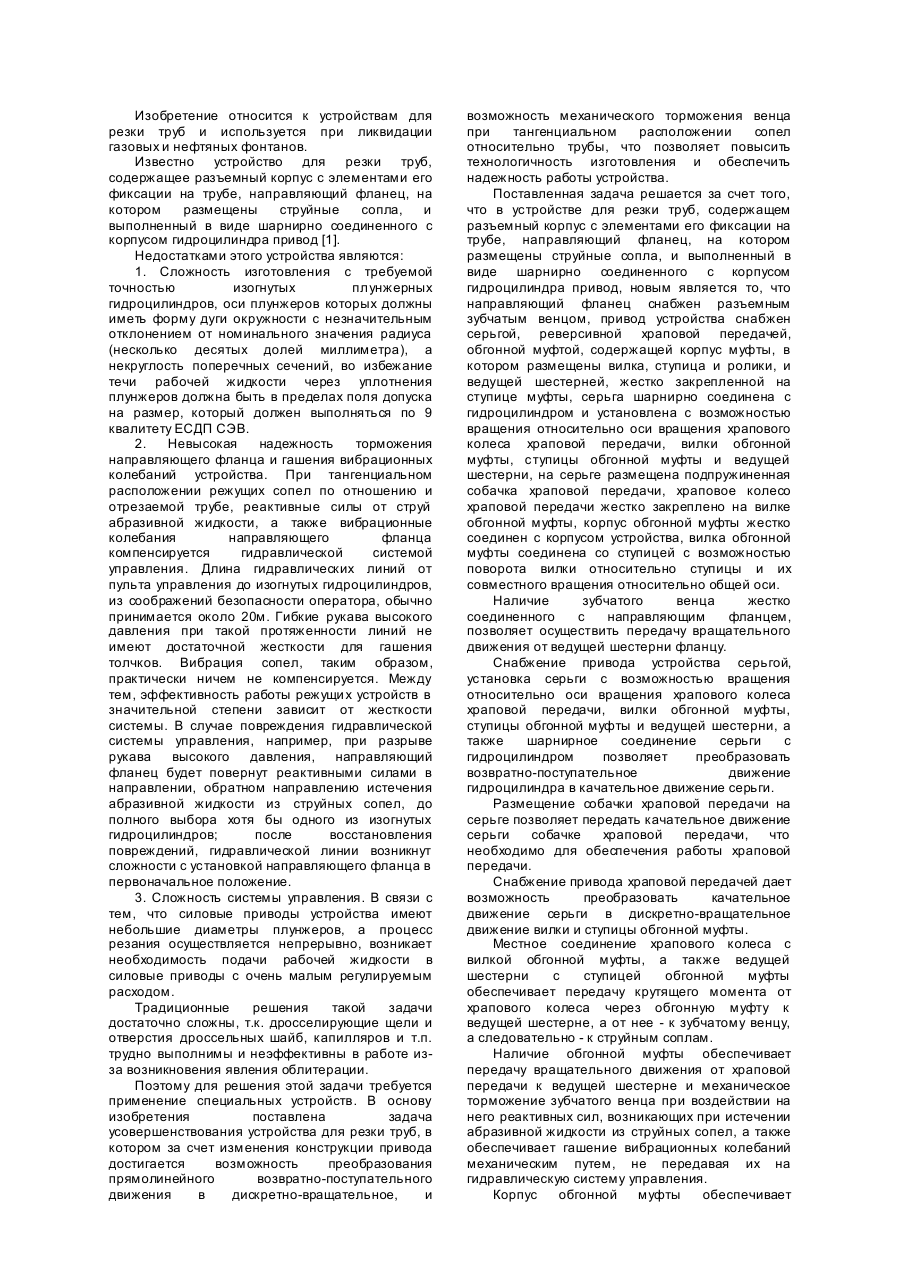

Устройство для резки труб, содержащее разъ­емный корпус с элементами его фиксации на трубе, направляющий фланец, на котором размещены струйные сопла, и, выполненный в виде шарнирно соединенного с корпусом гидроцилиндра, привод, отличающееся тем, что направляющий фланец снабжен разъемным зубчатым венцом, привод ус­тройства снабжен серьгой, реверсивной храповой передачей, обгонной муфтой, содержащей корпус муфты, в котором размещены вилка,...

Номер патенту: 11215

Опубліковано: 25.12.1996

Автор: Максимов Євген Миколайович

МПК: B23D 21/00

Мітки: є.м, максимова, труборіз, ручний

Формула / Реферат:

(57) Ручной труборез, содержащий станину с опорными роликами под трубу, установленную на ней стойку с отверстиями, оси которых расположены в горизонтальной плоскости, опору с режущим инструментом, смонтированную на стойке с возможностью регулируемого положения, отличающийс я тем, что он снабжен двумя винтами, расположенными симметрично относительно стойки по краям станины с возможностью поворота и фиксации одного из них вдоль нее,...

Номер патенту: 8962

Опубліковано: 30.09.1996

Автор: Сівак Анатолій Аркадієвич

МПК: B23D 21/00, B23Q 35/00

Мітки: верстату, трубопідрізного, супорт

Формула / Реферат:

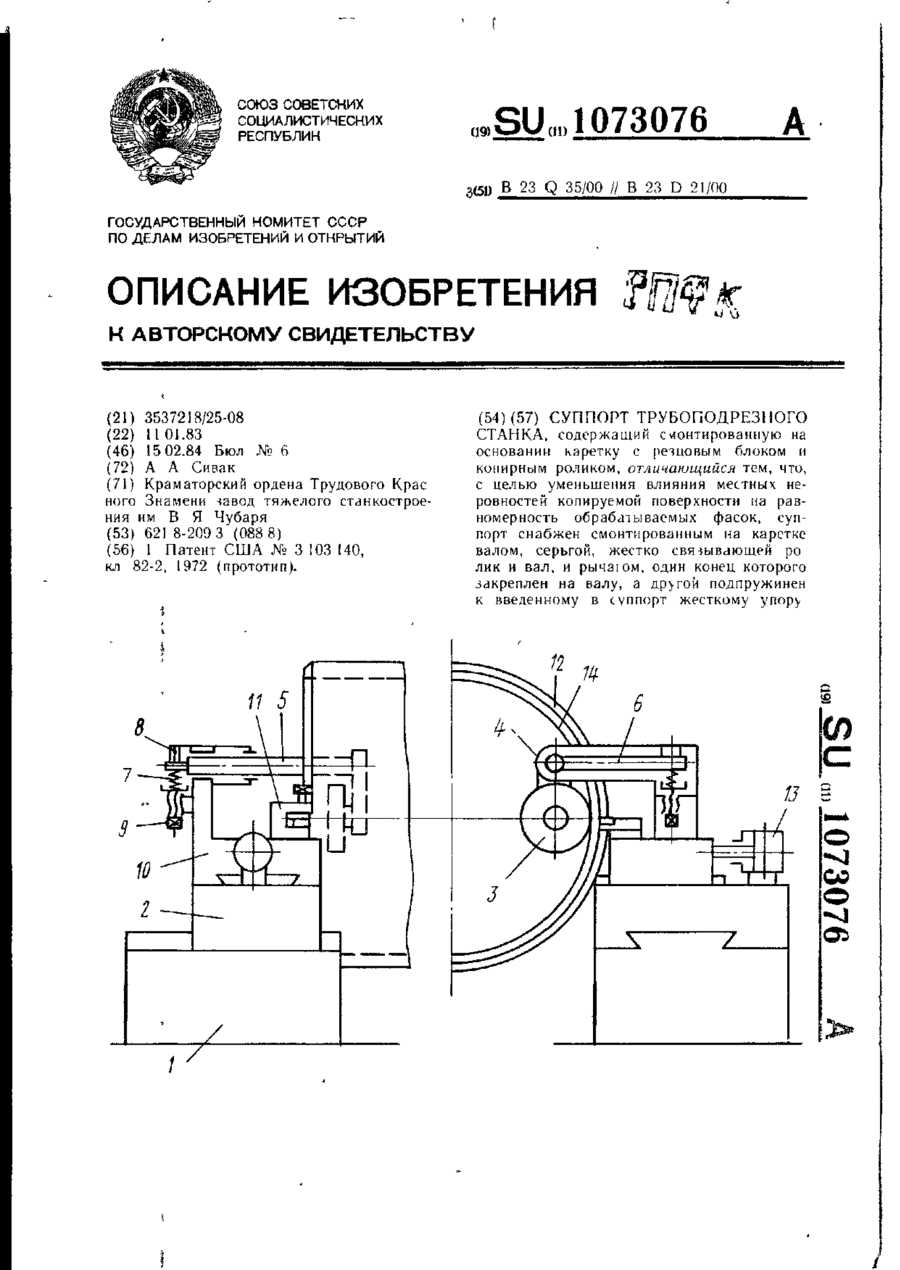

Суппорттрубоподрезногостанка, содержащий смонтированную на основании каретку с резцовым блоком и копирным роликом, отличающийся тем, что, с целью уменьшения влияния местных неров­ностей копируемой поверхности на равномерность обрабатываемых фасок, суппорт снабжен смонти­рованным на каретке валом, серьгой, жестко свя­зывающей ролик и вал, и рычагом, один конец которого закреплен на валу, а другой подпружинен к введенному в суппорт жесткому...

Номер патенту: 6010

Опубліковано: 29.12.1994

Автор: Клод Фюменьє

МПК: B23D 21/00

Мітки: різки, деталей, поперечної, трубчатих, пристрій

Формула / Реферат:

1. Устройство для поперечной резки трубча­тых деталей, содержащее основание, на котором смонтированы опорные ролики для размещения на них обрабатываемой детали, зафиксированной от осевого перемещения, и прижимной ролик, снаб­женный моторредуктором и установленный на кронштейне, смонтированном на основании с возможностью поворота посредством домкрата и вве­дения этого ролика в полость детали и прижима ее к опорным роликам, причем по меньшей...

Номер патенту: 5978

Опубліковано: 29.12.1994

Автор: Клод Фюміньє

МПК: B23D 21/00

Мітки: заготівок, пристрій, відрізання, трубчатих

Формула / Реферат:

Устройство для отрезки трубчатых заготовок, состоящее из установленных на основании привод­ных роликов, на которых располагается и приво­дится во вращение заготовка, зафиксированная от осевого перемещения посредством упора, а режу­щий инструмент смонтирован на кронштейне с воз­можностью перемещения в направлении, противоположном вращению заготовки, отличаю­щееся тем, что, с целью повышения производитель­ности, качества отрезки и обеспечения...
