Стенд для випробування фрикційних муфт
Номер патенту: 36978
Опубліковано: 10.11.2008
Автори: Невдаха Юрій Андрійович, Златопольський Федір Йосипович, Довжук Сергій Олександрович, Невдаха Андрій Юрійович, Лушников Вячеслав Михайлович
Формула / Реферат
Стенд для випробування фрикційних муфт, який містить електропривід, інерційну масу і випробувану муфту, з'єднані між собою і встановлені на загальній рамі, важіль, жорстко з'єднаний з валом веденої півмуфти, механізм притискання веденої півмуфти до ведучої півмуфти, який відрізняється тим, що інерційна маса жорстко з'єднана з диском-модулятором фотоелектричного датчика обертання інерційної маси, важіль, жорстко з'єднаний з валом веденої півмуфти, з'єднаний з рамою через електромеханічний датчик зусилля, ведуча півмуфта з'єднана з механізмом притискання через другий електромеханічний датчик зусиль, а всі датчики через перетворювачі сигналів з'єднані з комп'ютером.
Текст

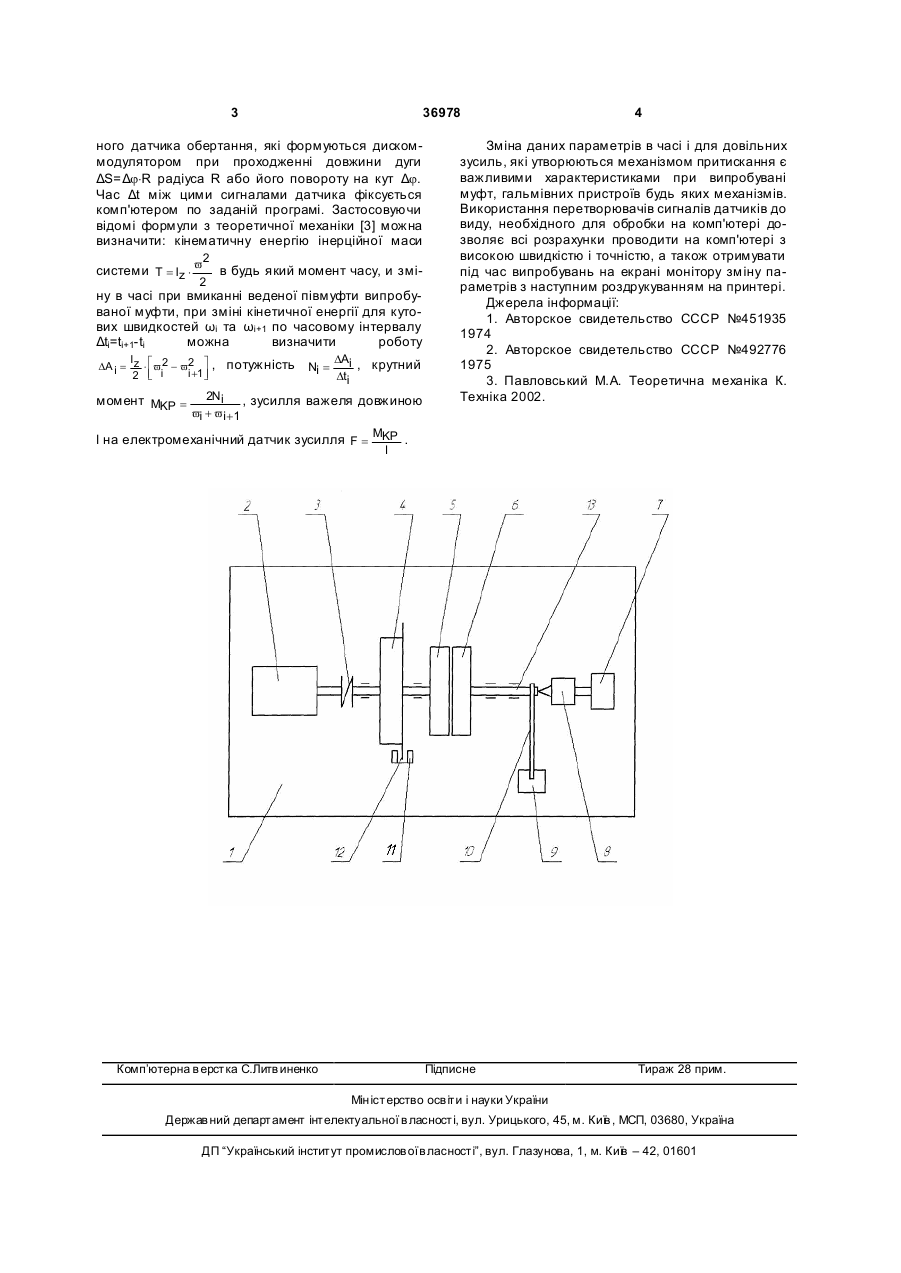

Стенд для випробування фрикційних муфт, який містить електропривід, інерційну масу і ви 3 36978 ного датчика обертання, які формуються дискоммодулятором при проходженні довжини дуги ΔS=Δj×R радіуса R або його повороту на кут Δj. Час Δt між цими сигналами датчика фіксується комп'ютером по заданій програмі. Застосовуючи відомі формули з теоретичної механіки [3] можна визначити: кінематичну енергію інерційної маси системи T = Iz × v 2 2 в будь який момент часу, и змі ну в часі при вмиканні веденої півмуфти випробуваної муфти, при зміні кінетичної енергії для кутових швидкостей ωi та ωi+1 по часовому інтервалу Δti=ti+1-ti можна визначити роботу = DA i Iz é 2 × v - v2 ù , потужність i +1ú 2 ê i ë û момент MKP = Ni = DAi , крутний Dti 2Ni , зусилля важеля довжиною vi + v i +1 4 Зміна даних параметрів в часі і для довільних зусиль, які утворюються механізмом притискання є важливими характеристиками при випробувані муфт, гальмівних пристроїв будь яких механізмів. Використання перетворювачів сигналів датчиків до виду, необхідного для обробки на комп'ютері дозволяє всі розрахунки проводити на комп'ютері з високою швидкістю і точністю, а також отримувати під час випробувань на екрані монітору зміну параметрів з наступним роздрукуванням на принтері. Джерела інформації: 1. Авторское свидетельство СССР №451935 1974 2. Авторское свидетельство СССР №492776 1975 3. Павловський М.А. Теоретична механіка К. Техніка 2002. l на електромеханічний датчик зусилля F = MKP . l Комп’ютерна в ерстка C.Литв иненко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for testing friction clutches
Автори англійськоюLushnikov Viacheslav Mykhailovych, Zlatopolskyi Fedir Yosypovych, Nevdakha Yuriy Andriyovych, Dovzhuk Serhii Oleksandrovych, Nevdakha Andrii Yuriiovych
Назва патенту російськоюСтенд для испытания фрикционных муфт
Автори російськоюЛушников Вячеслав Михайлович, Златопольский Федор Иосифович, Невдаха Юрий Андреевич, Довжук Сергей Александрович, Невдаха Андрей Юрьевич
МПК / Мітки
МПК: G01M 13/00
Мітки: муфт, випробування, фрикційних, стенд
Код посилання
<a href="https://ua.patents.su/2-36978-stend-dlya-viprobuvannya-frikcijjnikh-muft.html" target="_blank" rel="follow" title="База патентів України">Стенд для випробування фрикційних муфт</a>
