Спосіб повернення електроенергії від колекторних електродвигунів з послідовною обмоткою збудження
Номер патенту: 36995
Опубліковано: 16.04.2001
Автори: Григор'єв Валентин Андрійович, Васильєв В'ячеслав Євгенійович
Текст

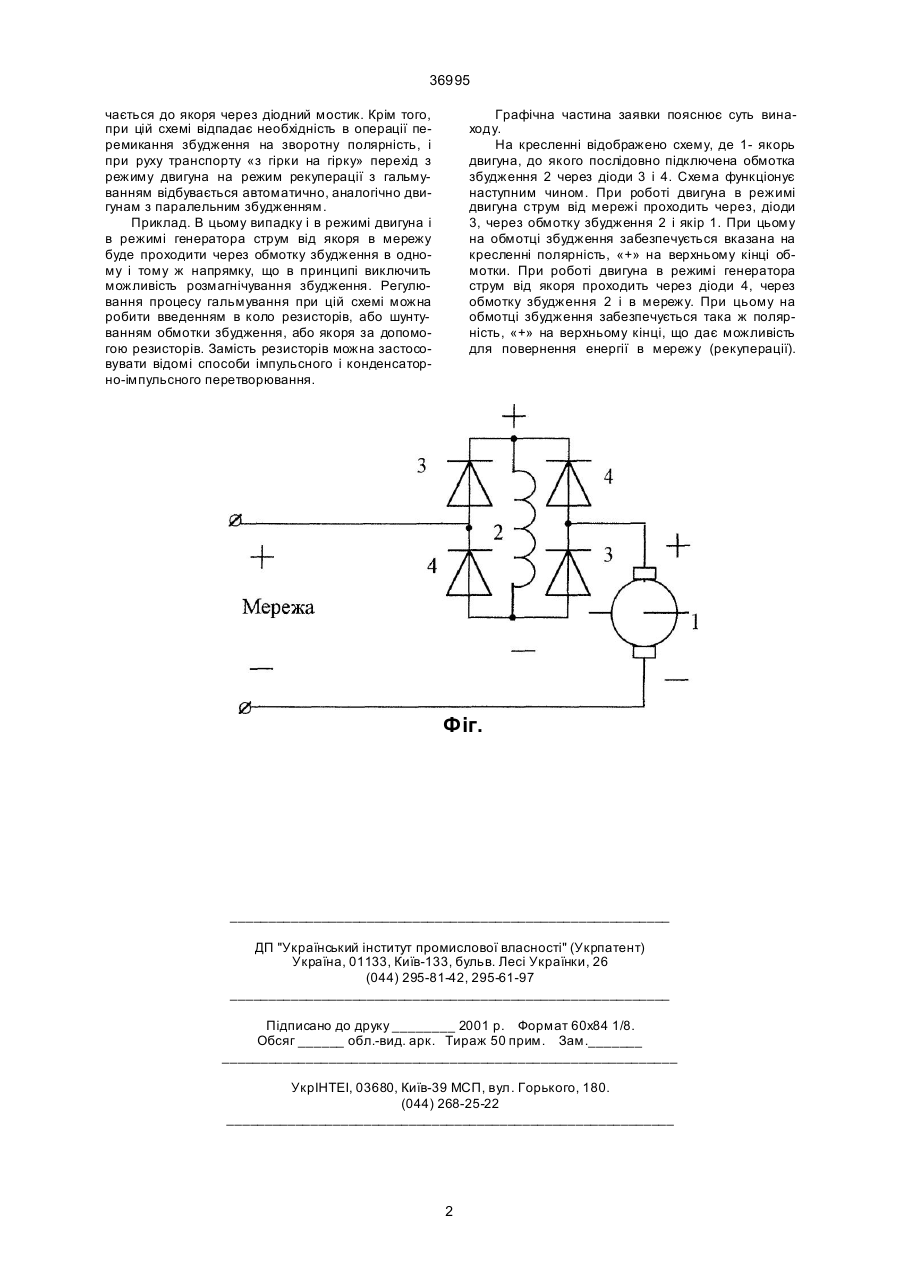

Спосіб повернення електроенергії від колекторних електродвигунів з послідовною обмоткою збудження, що полягає в переводі двигуна в режим генератора для гальмування електротранспорту, який відрізняється тим, що підключення обмотки збудження до якоря виконують через діодний місток. (19) (21) 2000031317 (22) 07.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Григор'єв Валентин Андрійович, Васильєв Вячеслав Євгенійович (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ 36995 чається до якоря через діодний мостик. Крім того, при цій схемі відпадає необхідність в операції перемикання збудження на зворотну полярність, і при руху транспорту «з гірки на гірку» перехід з режиму двигуна на режим рекуперації з гальмуванням відбувається автоматично, аналогічно двигунам з паралельним збудженням. Приклад. В цьому випадку і в режимі двигуна і в режимі генератора струм від якоря в мережу буде проходити через обмотку збудження в одному і тому ж напрямку, що в принципі виключить можливість розмагнічування збудження. Регулювання процесу гальмування при цій схемі можна робити введенням в коло резисторів, або шунтуванням обмотки збудження, або якоря за допомогою резисторів. Замість резисторів можна застосовувати відомі способи імпульсного і конденсаторно-імпульсного перетворювання. Графічна частина заявки пояснює суть винаходу. На кресленні відображено схему, де 1- якорь двигуна, до якого послідовно підключена обмотка збудження 2 через діоди 3 і 4. Схема функціонує наступним чином. При роботі двигуна в режимі двигуна струм від мережі проходить через, діоди 3, через обмотку збудження 2 і якір 1. При цьому на обмотці збудження забезпечується вказана на кресленні полярність, «+» на верхньому кінці обмотки. При роботі двигуна в режимі генератора струм від якоря проходить через діоди 4, через обмотку збудження 2 і в мережу. При цьому на обмотці збудження забезпечується така ж полярність, «+» на верхньому кінці, що дає можливість для повернення енергії в мережу (рекуперації). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
