Протикульовий захисний матеріал

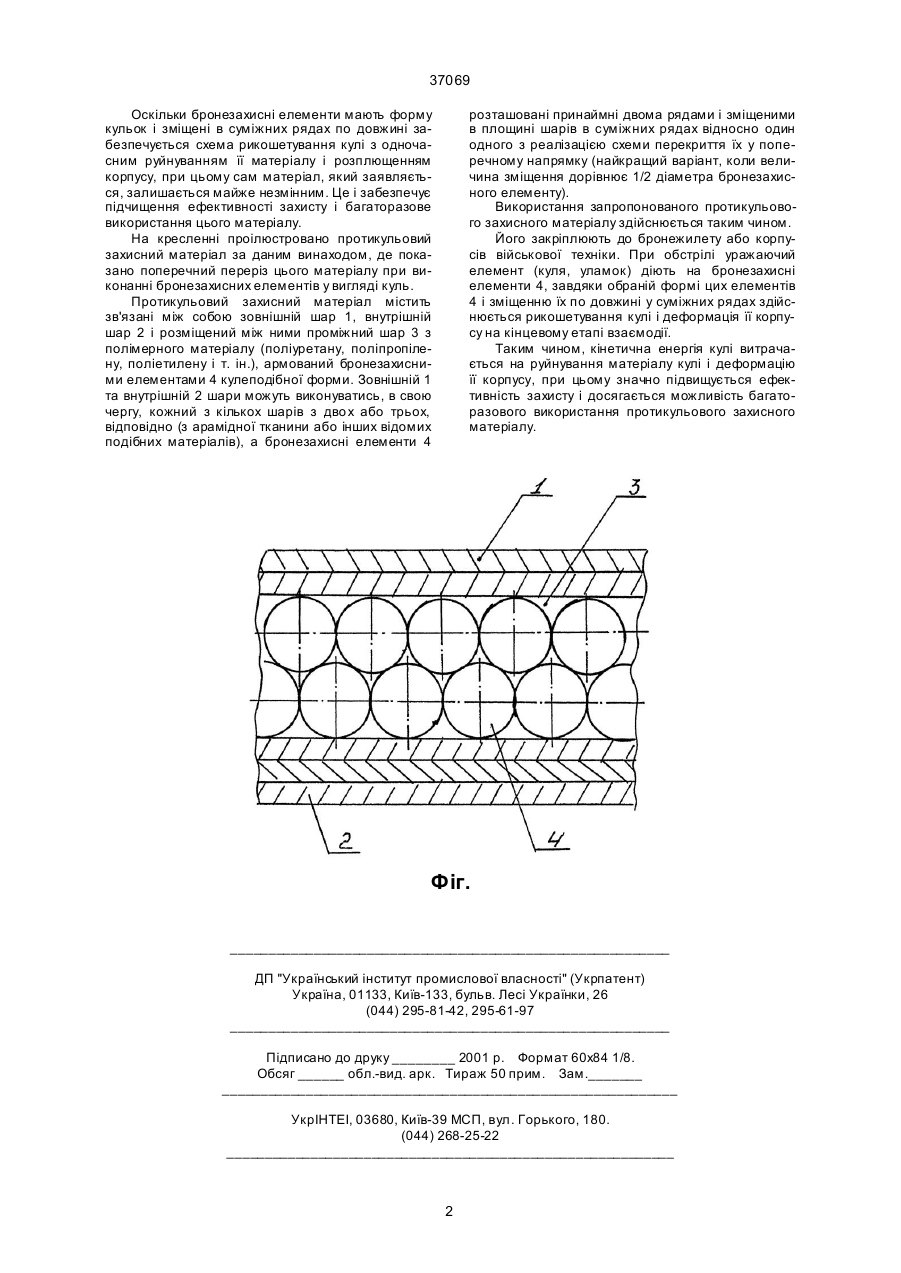

1. Протикульовий захисний матеріал, що містить зв'язані між собою зовнішній і нутряній шари і розміщений між ними проміжний шар, виконаний з 37069 Оскільки бронезахисні елементи мають форму кульок і зміщені в суміжних рядах по довжині забезпечується схема рикошетування кулі з одночасним руйнуванням її матеріалу і розплющенням корпусу, при цьому сам матеріал, який заявляється, залишається майже незмінним. Це і забезпечує підчищення ефективності захисту і багаторазове використання цього матеріалу. На кресленні проілюстровано протикульовий захисний матеріал за даним винаходом, де показано поперечний переріз цього матеріалу при виконанні бронезахисних елементів у вигляді куль. Протикульовий захисний матеріал містить зв'язані між собою зовнішній шар 1, внутрішній шар 2 і розміщений між ними проміжний шар 3 з полімерного матеріалу (поліуретану, поліпропілену, поліетилену і т. ін.), армований бронезахисними елементами 4 кулеподібної форми. Зовнішній 1 та внутрішній 2 шари можуть виконуватись, в свою чергу, кожний з кількох шарів з дво х або трьох, відповідно (з арамідної тканини або інших відомих подібних матеріалів), а бронезахисні елементи 4 розташовані принаймні двома рядами і зміщеними в площині шарів в суміжних рядах відносно один одного з реалізацією схеми перекриття їх у поперечному напрямку (найкращий варіант, коли величина зміщення дорівнює 1/2 діаметра бронезахисного елементу). Використання запропонованого протикульового захисного матеріалу здійснюється таким чином. Його закріплюють до бронежилету або корпусів військової техніки. При обстрілі уражаючий елемент (куля, уламок) діють на бронезахисні елементи 4, завдяки обраній формі цих елементів 4 і зміщенню їх по довжині у суміжних рядах здійснюється рикошетування кулі і деформація її корпусу на кінцевому етапі взаємодії. Таким чином, кінетична енергія кулі витрачається на руйнування матеріалу кулі і деформацію її корпусу, при цьому значно підвищується ефективність захисту і досягається можливість багаторазового використання протикульового захисного матеріалу. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
