Теплова помпа-акумулятор
Номер патенту: 37129
Опубліковано: 25.11.2008
Автори: Якубова Карина Аркадіївна, Якубов Аркадій Шукмійович
Формула / Реферат
1. Теплова помпа-акумулятор, що містить конусоподібний, з внутрішнім конічним отвором, бак-теплообмінник, з вмонтованим в нього конусоподібним змійовиком, заповнений консистентним тепломістким наповнювачем, при цьому бак-теплообмінник зовні покритий теплоізолятором та кожухом.
2. Теплова помпа-акумулятор за п. 1, яка відрізняється тим, що змійовик теплообмінника має конусоподібну форму і знаходиться в середовищі консистентного тепломісткого наповнювача.
Текст

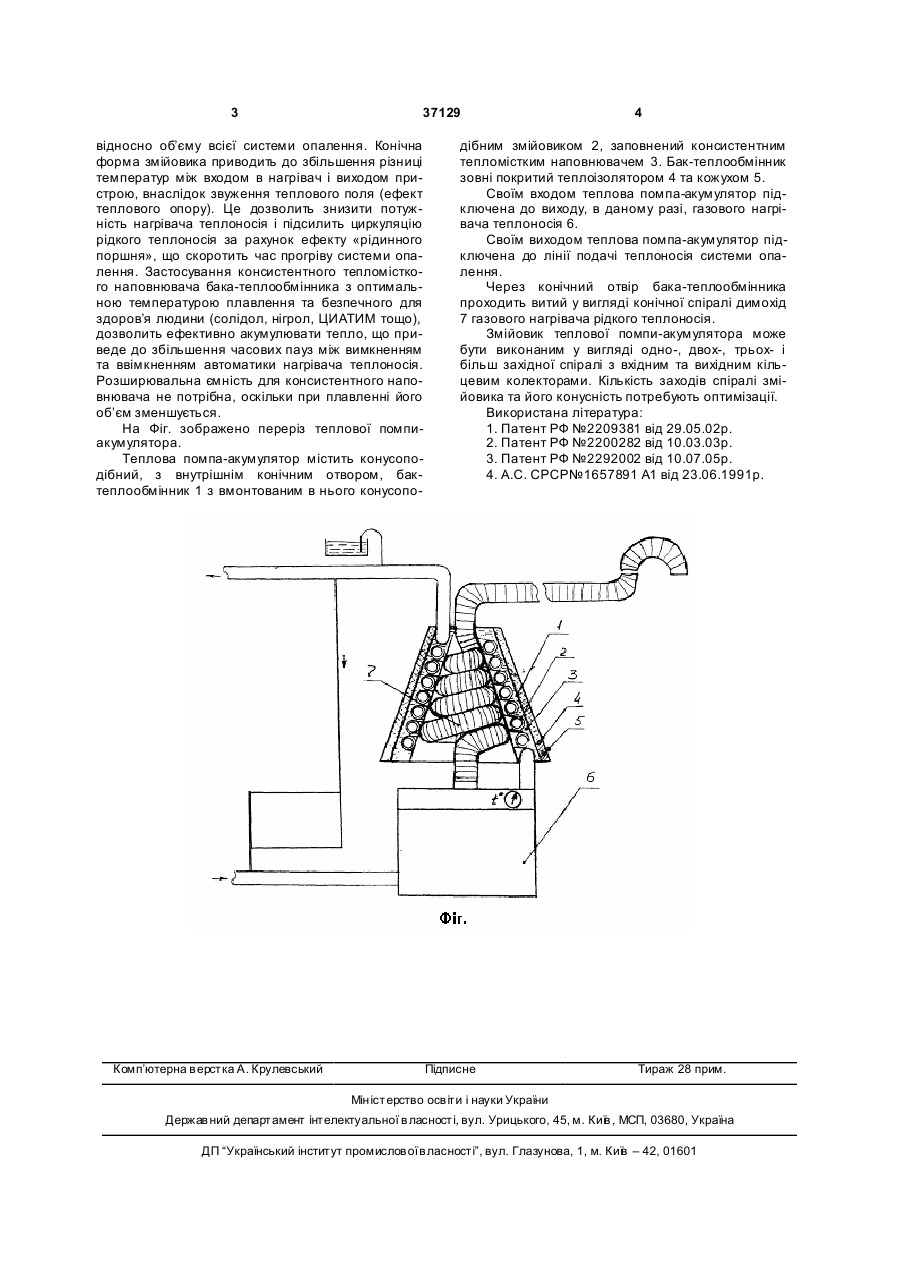

1. Теплова помпа-акумулятор, що містить конусоподібний, з внутрішнім конічним отвором, бак 3 37129 відносно об’єму всієї системи опалення. Конічна форма змійовика приводить до збільшення різниці температур між входом в нагрівач і виходом пристрою, внаслідок звуження теплового поля (ефект теплового опору). Це дозволить знизити потужність нагрівача теплоносія і підсилить циркуляцію рідкого теплоносія за рахунок ефекту «рідинного поршня», що скоротить час прогріву системи опалення. Застосування консистентного тепломісткого наповнювача бака-теплообмінника з оптимальною температурою плавлення та безпечного для здоров’я людини (солідол, нігрол, ЦИАТИМ тощо), дозволить ефективно акумулювати тепло, що приведе до збільшення часових пауз між вимкненням та ввімкненням автоматики нагрівача теплоносія. Розширювальна ємність для консистентного наповнювача не потрібна, оскільки при плавленні його об’єм зменшується. На Фіг. зображено переріз теплової помпиакумулятора. Теплова помпа-акумулятор містить конусоподібний, з внутрішнім конічним отвором, бактеплообмінник 1 з вмонтованим в нього конусопо Комп’ютерна в ерстка А. Крулевський 4 дібним змійовиком 2, заповнений консистентним тепломістким наповнювачем 3. Бак-теплообмінник зовні покритий теплоізолятором 4 та кожухом 5. Своїм входом теплова помпа-акумулятор підключена до виходу, в даному разі, газового нагрівача теплоносія 6. Своїм виходом теплова помпа-акумулятор підключена до лінії подачі теплоносія системи опалення. Через конічний отвір бака-теплообмінника проходить витий у вигляді конічної спіралі димохід 7 газового нагрівача рідкого теплоносія. Змійовик теплової помпи-акумулятора може бути виконаним у вигляді одно-, двох-, трьох- і більш західної спіралі з вхідним та вихідним кільцевим колекторами. Кількість заходів спіралі змійовика та його конусність потребують оптимізації. Використана література: 1. Патент РФ №2209381 від 29.05.02р. 2. Патент РФ №2200282 від 10.03.03р. 3. Патент РФ №2292002 від 10.07.05р. 4. А.С. СРСР№1657891 А1 від 23.06.1991р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat pump - accumulator
Автори англійськоюYakubov Arkadii Shukmiiovych, Yakubova Karyna Arkadiivna
Назва патенту російськоюТепловой насос-аккумулятор
Автори російськоюЯкубов Аркадий Шукмиевич, Якубова Карина Аркадиевна
МПК / Мітки
МПК: F24D 11/00, F28F 1/00, F24D 17/02, F28F 13/00
Мітки: помпа-акумулятор, теплова
