Формула / Реферат

Регульована теплова труба, що містить корпус з зонами випаровування, транспорту і конденсації, розділений в зоні транспорту поперечною перегородкою, яка обладнана конденсатопроводом, направленим в бік зони випаровування, і паропроводом, направленим в бік зони конденсації, при цьому конденсатопровід обладнаний пристроєм для регулювання потоку конденсату теплоносія, яка відрізняється тим, що пристрій для регулювання потоку конденсату теплоносія виконаний у вигляді сопла Вентурі, встановленого по осі конденсатопроводу, звуження якого з’єднане з конденсатопроводом обвідним каналом, підключеним перед соплом паралельно конденсатопроводу і утвореним патрубками відводу та повернення конденсату теплоносія, які з’єднані теплообмінником, при цьому теплообмінник контактує з регулюючим джерелом тепла.

Текст

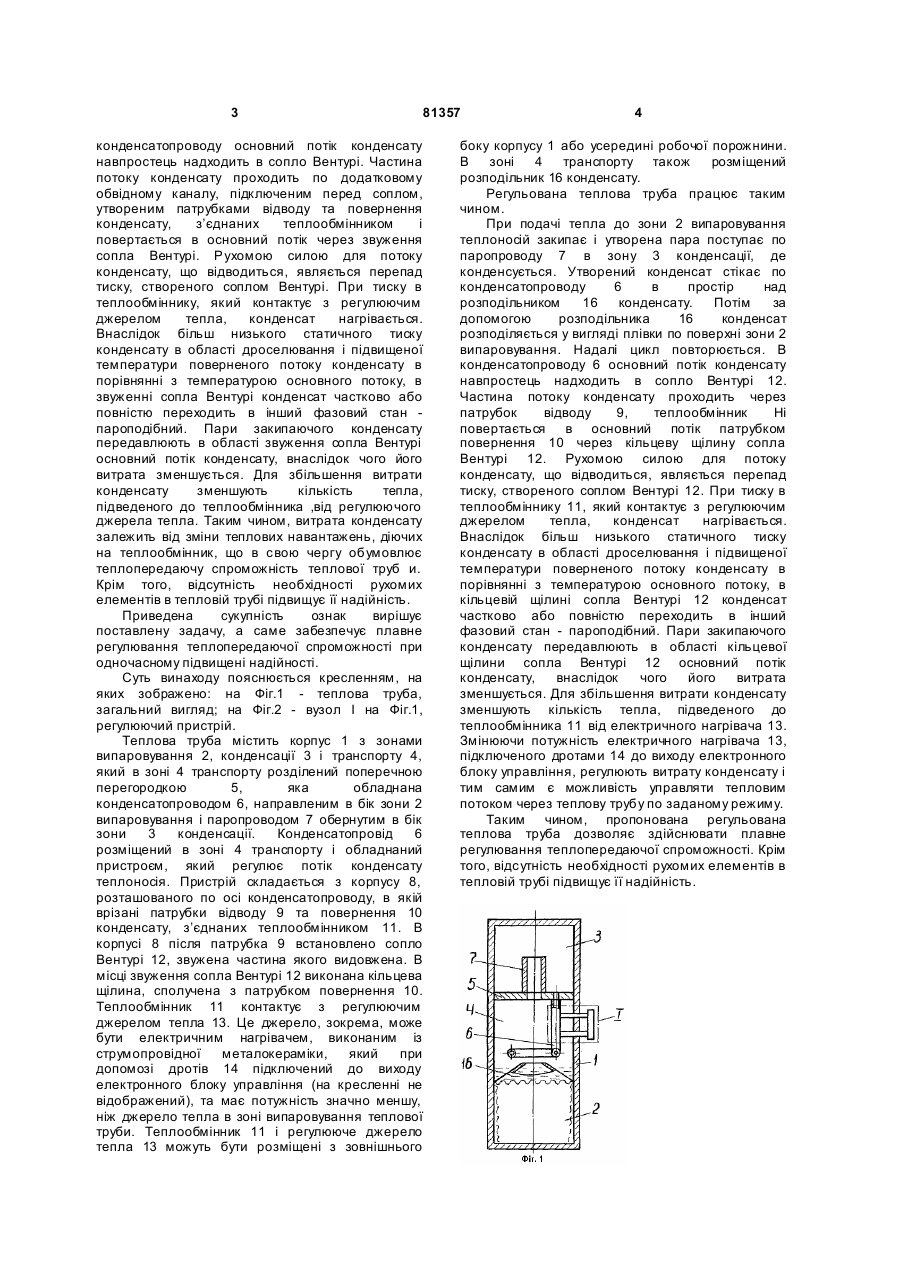

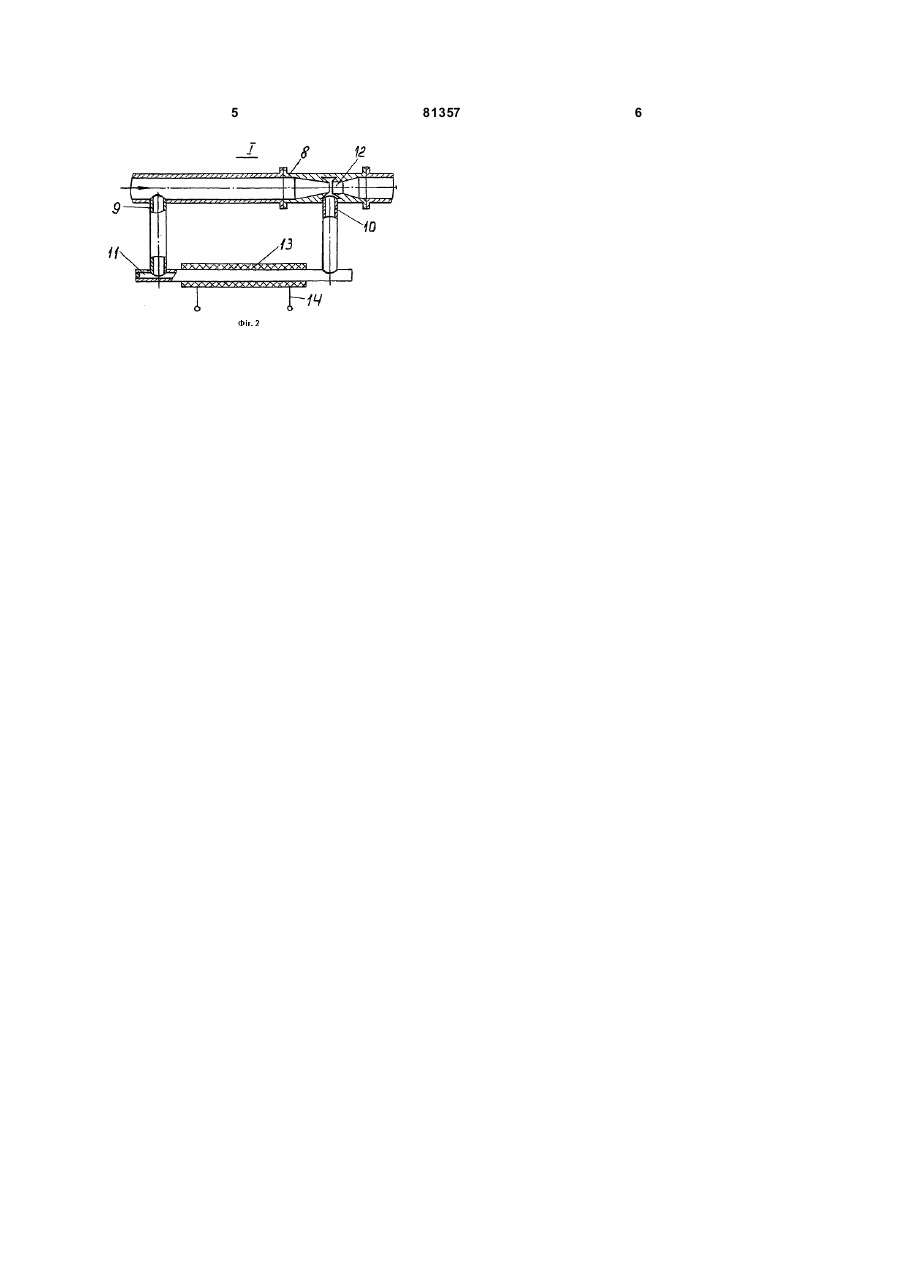

Регульована теплова труба, що містить корпус з зонами випаровування, транспорту і конденсації, розділений в зоні транспорту 3 81357 конденсатопроводу основний потік конденсату навпростець надходить в сопло Вентурі. Частина потоку конденсату проходить по додатковому обвідному каналу, підключеним перед соплом, утвореним патрубками відводу та повернення конденсату, з’єднаних теплообмінником і повертається в основний потік через звуження сопла Вентурі. Рухомою силою для потоку конденсату, що відводиться, являється перепад тиску, створеного соплом Вентурі. При тиску в теплообміннику, який контактує з регулюючим джерелом тепла, конденсат нагрівається. Внаслідок більш низького статичного тиску конденсату в області дроселювання і підвищеної температури поверненого потоку конденсату в порівнянні з температурою основного потоку, в звуженні сопла Вентурі конденсат частково або повністю переходить в інший фазовий стан пароподібний. Пари закипаючого конденсату передавлюють в області звуження сопла Вентурі основний потік конденсату, внаслідок чого його витрата зменшується. Для збільшення витрати конденсату зменшують кількість тепла, підведеного до теплообмінника ,від регулюючого джерела тепла. Таким чином, витрата конденсату залежить від зміни теплових навантажень, діючих на теплообмінник, що в свою чергу обумовлює теплопередаючу спроможність теплової труб и. Крім того, відсутність необхідності рухомих елементів в тепловій трубі підвищує її надійність. Приведена сукупність ознак вирішує поставлену задачу, а саме забезпечує плавне регулювання теплопередаючої спроможності при одночасному підвищені надійності. Суть винаходу пояснюється кресленням, на яких зображено: на Фіг.1 - теплова труба, загальний вигляд; на Фіг.2 - вузол І на Фіг.1, регулюючий пристрій. Теплова труба містить корпус 1 з зонами випаровування 2, конденсації 3 і транспорту 4, який в зоні 4 транспорту розділений поперечною перегородкою 5, яка обладнана конденсатопроводом 6, направленим в бік зони 2 випаровування і паропроводом 7 обернутим в бік зони 3 конденсації. Конденсатопровід 6 розміщений в зоні 4 транспорту і обладнаний пристроєм, який регулює потік конденсату теплоносія. Пристрій складається з корпусу 8, розташованого по осі конденсатопроводу, в якій врізані патрубки відводу 9 та повернення 10 конденсату, з’єднаних теплообмінником 11. В корпусі 8 після патрубка 9 встановлено сопло Вентурі 12, звужена частина якого видовжена. В місці звуження сопла Вентурі 12 виконана кільцева щілина, сполучена з патрубком повернення 10. Теплообмінник 11 контактує з регулюючим джерелом тепла 13. Це джерело, зокрема, може бути електричним нагрівачем, виконаним із струмопровідної металокераміки, який при допомозі дротів 14 підключений до виходу електронного блоку управління (на кресленні не відображений), та має потужність значно меншу, ніж джерело тепла в зоні випаровування теплової труби. Теплообмінник 11 і регулююче джерело тепла 13 можуть бути розміщені з зовнішнього 4 боку корпусу 1 або усередині робочої порожнини. В зоні 4 транспорту також розміщений розподільник 16 конденсату. Регульована теплова труба працює таким чином. При подачі тепла до зони 2 випаровування теплоносій закипає і утворена пара поступає по паропроводу 7 в зону 3 конденсації, де конденсується. Утворений конденсат стікає по конденсатопроводу 6 в простір над розподільником 16 конденсату. Потім за допомогою розподільника 16 конденсат розподіляється у вигляді плівки по поверхні зони 2 випаровування. Надалі цикл повторюється. В конденсатопроводу 6 основний потік конденсату навпростець надходить в сопло Вентурі 12. Частина потоку конденсату проходить через патрубок відводу 9, теплообмінник Ні повертається в основний потік патрубком повернення 10 через кільцеву щілину сопла Вентурі 12. Рухомою силою для потоку конденсату, що відводиться, являється перепад тиску, створеного соплом Вентурі 12. При тиску в теплообміннику 11, який контактує з регулюючим джерелом тепла, конденсат нагрівається. Внаслідок більш низького статичного тиску конденсату в області дроселювання і підвищеної температури поверненого потоку конденсату в порівнянні з температурою основного потоку, в кільцевій щілині сопла Вентурі 12 конденсат частково або повністю переходить в інший фазовий стан - пароподібний. Пари закипаючого конденсату передавлюють в області кільцевої щілини сопла Вентурі 12 основний потік конденсату, внаслідок чого його витрата зменшується. Для збільшення витрати конденсату зменшують кількість тепла, підведеного до теплообмінника 11 від електричного нагрівача 13. Змінюючи потужність електричного нагрівача 13, підключеного дротами 14 до виходу електронного блоку управління, регулюють витрату конденсату і тим самим є можливість управляти тепловим потоком через теплову трубу по заданому режиму. Таким чином, пропонована регульована теплова труба дозволяє здійснювати плавне регулювання теплопередаючої спроможності. Крім того, відсутність необхідності рухомих елементів в тепловій трубі підвищує її надійність. 5 81357 6

Дивитися

Додаткова інформація

Назва патенту англійською

Controlled heat pipe

Автори англійською

Zaitsev Hennadii Ivanovych, Zaitsev Volodymyr Ivanovych

Назва патенту російською

Регулируемая тепловая труба

Автори російською

Зайцев Геннадий Иванович, Зайцев Владимир Иванович

МПК / Мітки

МПК: F28D 15/06, F28D 15/02

Мітки: регульована, труба, теплова

Код посилання
