Спосіб відводу запилених газів через колектор

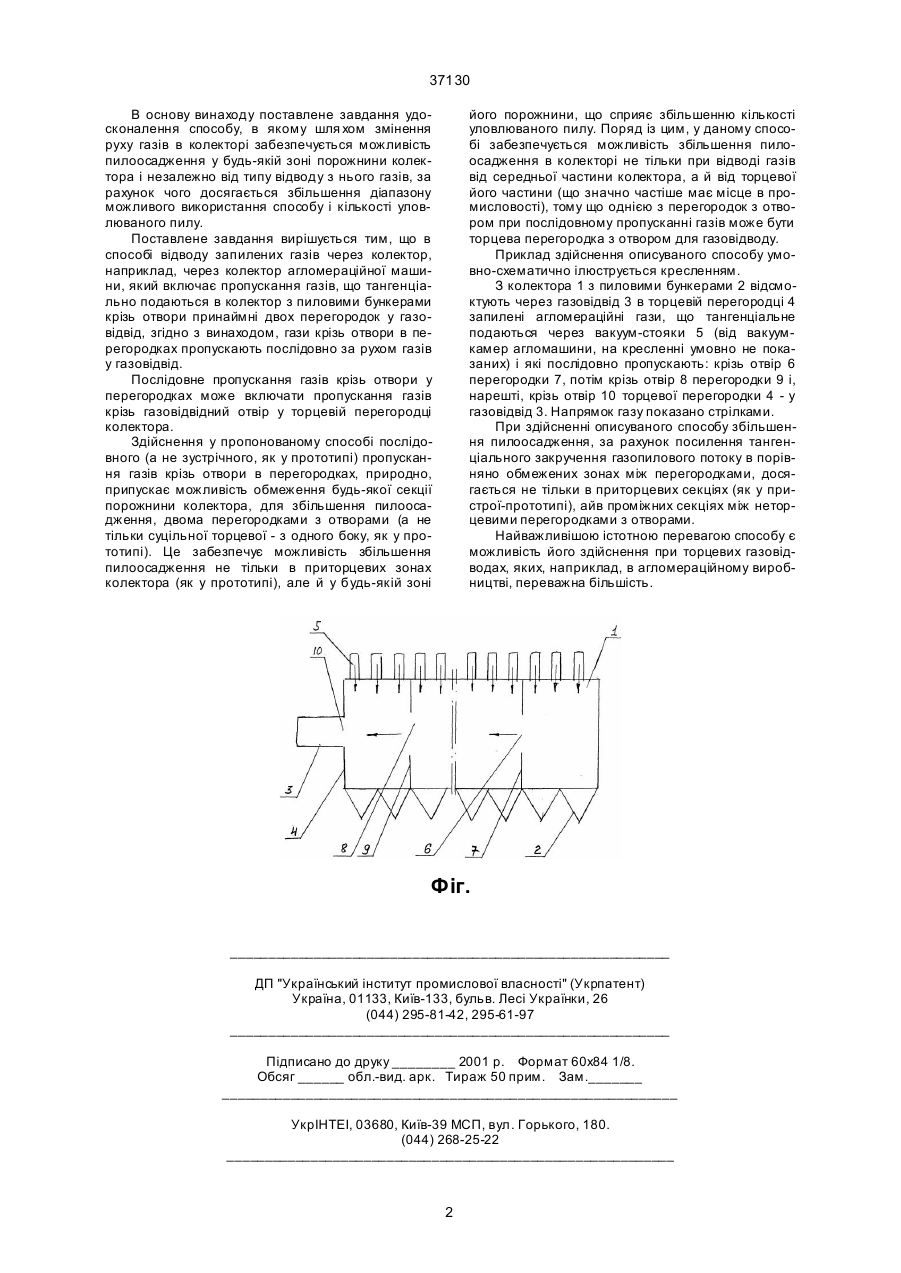

1. Спосіб відводу запилених газів через колектор, наприклад, через колектор газовідвідного тракту агломераційної машини, що включає пропускання газів, які тангенціально подаються в колектор з пиловими бункерами крізь отвори щонайменше двох перегородок у газопровід, який відрізняє ться тим, що гази крізь отвори в перегородках пропускають послідовно за рухом газів у газовідвід. 2. Спосіб за п. 1, який відрізняється тим, що послідовне пропускання газів крізь отвори в перегородках включає пропускання газів крізь газовідвідний отвір в торцевій перегородці колектора. (19) (21) 2000031682 (22) 24.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Танай Віктор Петрович, Гармаш Микола Іларіонович, Комірний Віталій Анатолійович, Базарний Валентин Данилович, Кучук Віктор Дмитрович, Ма ханько Анатолій Васильович, Серебряник Григорій Ісаакович, Грушевський Михайло Олександрович, Савченко Олександр Васильович (73) Відкрите Акціонерне Товариство "Південний гірничо-збагачувальний комбінат" 37130 В основу винаходу поставлене завдання удосконалення способу, в якому шля хом змінення руху газів в колекторі забезпечується можливість пилоосадження у будь-якій зоні порожнини колектора і незалежно від типу відводу з нього газів, за рахунок чого досягається збільшення діапазону можливого використання способу і кількості уловлюваного пилу. Поставлене завдання вирішується тим, що в способі відводу запилених газів через колектор, наприклад, через колектор агломераційної машини, який включає пропускання газів, що тангенціально подаються в колектор з пиловими бункерами крізь отвори принаймні двох перегородок у газовідвід, згідно з винаходом, гази крізь отвори в перегородках пропускають послідовно за рухом газів у газовідвід. Послідовне пропускання газів крізь отвори у перегородках може включати пропускання газів крізь газовідвідний отвір у торцевій перегородці колектора. Здійснення у пропонованому способі послідовного (а не зустрічного, як у прототипі) пропускання газів крізь отвори в перегородках, природно, припускає можливість обмеження будь-якої секції порожнини колектора, для збільшення пилоосадження, двома перегородками з отворами (а не тільки суцільної торцевої - з одного боку, як у прототипі). Це забезпечує можливість збільшення пилоосадження не тільки в приторцевих зонах колектора (як у прототипі), але й у будь-якій зоні його порожнини, що сприяє збільшенню кількості уловлюваного пилу. Поряд із цим, у даному способі забезпечується можливість збільшення пилоосадження в колекторі не тільки при відводі газів від середньої частини колектора, а й від торцевої його частини (що значно частіше має місце в промисловості), тому що однією з перегородок з отвором при послідовному пропусканні газів може бути торцева перегородка з отвором для газовідводу. Приклад здійснення описуваного способу умовно-схематично ілюструється кресленням. З колектора 1 з пиловими бункерами 2 відсмоктують через газовідвід 3 в торцевій перегородці 4 запилені агломераційні гази, що тангенціальне подаються через вакуум-стояки 5 (від вакуумкамер агломашини, на кресленні умовно не показаних) і які послідовно пропускають: крізь отвір 6 перегородки 7, потім крізь отвір 8 перегородки 9 і, нарешті, крізь отвір 10 торцевої перегородки 4 - у газовідвід 3. Напрямок газу показано стрілками. При здійсненні описуваного способу збільшення пилоосадження, за рахунок посилення тангенціального закручення газопилового потоку в порівняно обмежених зонах між перегородками, досягається не тільки в приторцевих секціях (як у пристрої-прототипі), айв проміжних секціях між неторцевими перегородками з отворами. Найважливішою істотною перевагою способу є можливість його здійснення при торцевих газовідводах, яких, наприклад, в агломераційному виробництві, переважна більшість. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
