Безгільзовий мисливський патрон

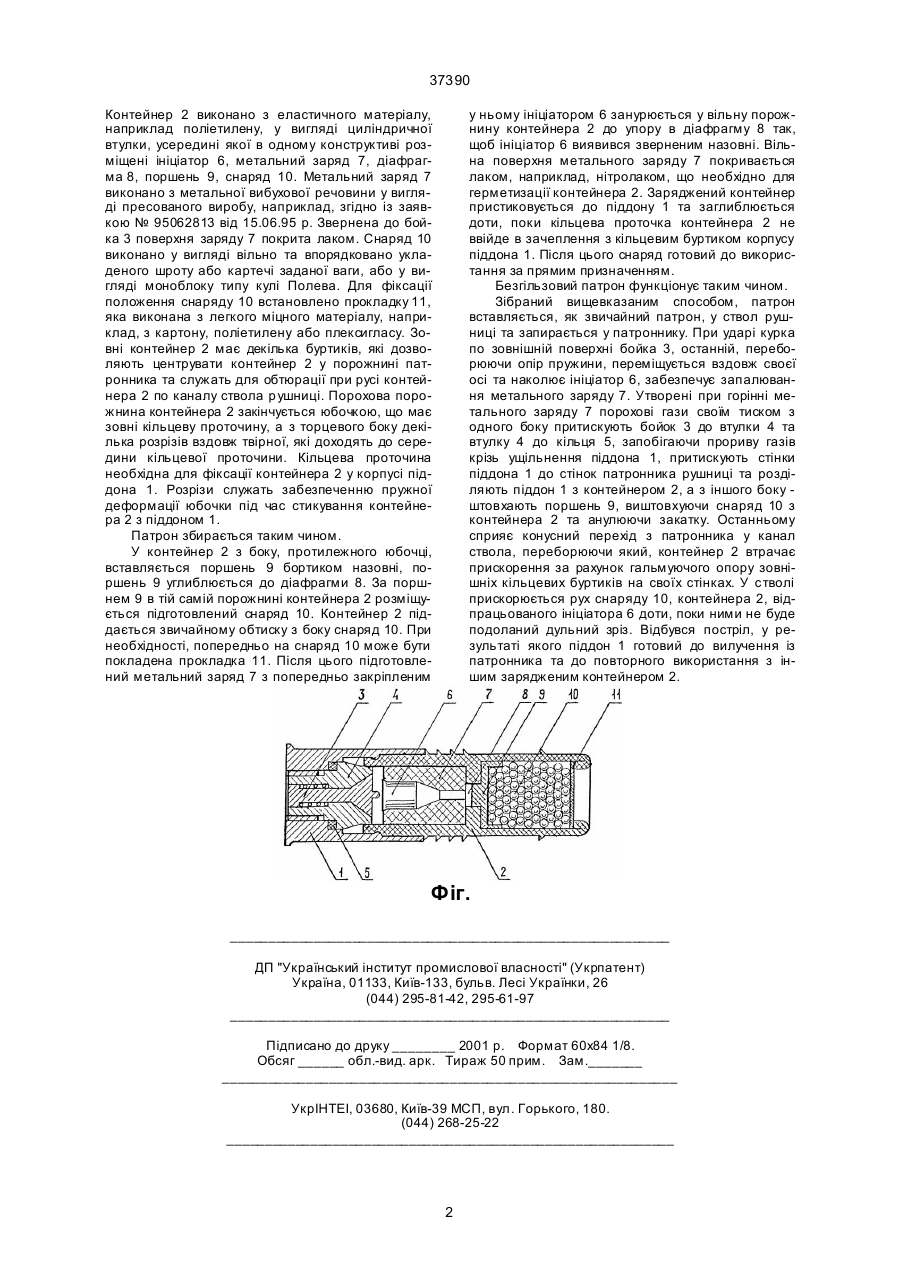

Безгільзовий мисливський патрон, що містить ініціатор, метальний заряд, поліетиленовий кон 37390 Контейнер 2 виконано з еластичного матеріалу, наприклад поліетилену, у вигляді циліндричної втулки, усередині якої в одному конструктиві розміщені ініціатор 6, метальний заряд 7, діафрагма 8, поршень 9, снаряд 10. Метальний заряд 7 виконано з метальної вибухової речовини у вигляді пресованого виробу, наприклад, згідно із заявкою № 95062813 від 15.06.95 р. Звернена до бойка 3 поверхня заряду 7 покрита лаком. Снаряд 10 виконано у вигляді вільно та впорядковано укладеного шроту або картечі заданої ваги, або у вигляді моноблоку типу кулі Полева. Для фіксації положення снаряду 10 встановлено прокладку 11, яка виконана з легкого міцного матеріалу, наприклад, з картону, поліетилену або плексигласу. Зовні контейнер 2 має декілька буртиків, які дозволяють центрувати контейнер 2 у порожнині патронника та служать для обтюрації при русі контейнера 2 по каналу ствола р ушниці. Порохова порожнина контейнера 2 закінчується юбочкою, що має зовні кільцеву проточину, а з торцевого боку декілька розрізів вздовж твірної, які доходять до середини кільцевої проточини. Кільцева проточина необхідна для фіксації контейнера 2 у корпусі піддона 1. Розрізи служать забезпеченню пружної деформації юбочки під час стикування контейнера 2 з піддоном 1. Патрон збирається таким чином. У контейнер 2 з боку, протилежного юбочці, вставляється поршень 9 бортиком назовні, поршень 9 углиблюється до діафрагми 8. За поршнем 9 в тій самій порожнині контейнера 2 розміщується підготовлений снаряд 10. Контейнер 2 піддається звичайному обтиску з боку снаряд 10. При необхідності, попередньо на снаряд 10 може бути покладена прокладка 11. Після цього підготовлений метальний заряд 7 з попередньо закріпленим у ньому ініціатором 6 занурюється у вільну порожнину контейнера 2 до упору в діафрагму 8 так, щоб ініціатор 6 виявився зверненим назовні. Вільна поверхня метального заряду 7 покривається лаком, наприклад, нітролаком, що необхідно для герметизації контейнера 2. Заряджений контейнер пристиковується до піддону 1 та заглиблюється доти, поки кільцева проточка контейнера 2 не ввійде в зачеплення з кільцевим буртиком корпусу піддона 1. Після цього снаряд готовий до використання за прямим призначенням. Безгільзовий патрон функціонує таким чином. Зібраний вищевказаним способом, патрон вставляється, як звичайний патрон, у ствол рушниці та запирається у патроннику. При ударі курка по зовнішній поверхні бойка 3, останній, переборюючи опір пружини, переміщується вздовж своєї осі та наколює ініціатор 6, забезпечує запалювання метального заряду 7. Утворені при горінні метального заряду 7 порохові гази своїм тиском з одного боку притискують бойок 3 до втулки 4 та втулку 4 до кільця 5, запобігаючи прориву газів крізь ущільнення піддона 1, притискують стінки піддона 1 до стінок патронника рушниці та розділяють піддон 1 з контейнером 2, а з іншого боку штовхають поршень 9, виштовхуючи снаряд 10 з контейнера 2 та анулюючи закатку. Останньому сприяє конусний перехід з патронника у канал ствола, переборюючи який, контейнер 2 втрачає прискорення за рахунок гальмуючого опору зовнішніх кільцевих буртиків на своїх стінках. У стволі прискорюється рух снаряду 10, контейнера 2, відпрацьованого ініціатора 6 доти, поки ними не буде подоланий дульний зріз. Відбувся постріл, у результаті якого піддон 1 готовий до вилучення із патронника та до повторного використання з іншим зарядженим контейнером 2. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
