Патрон з реактивною проникною частиною

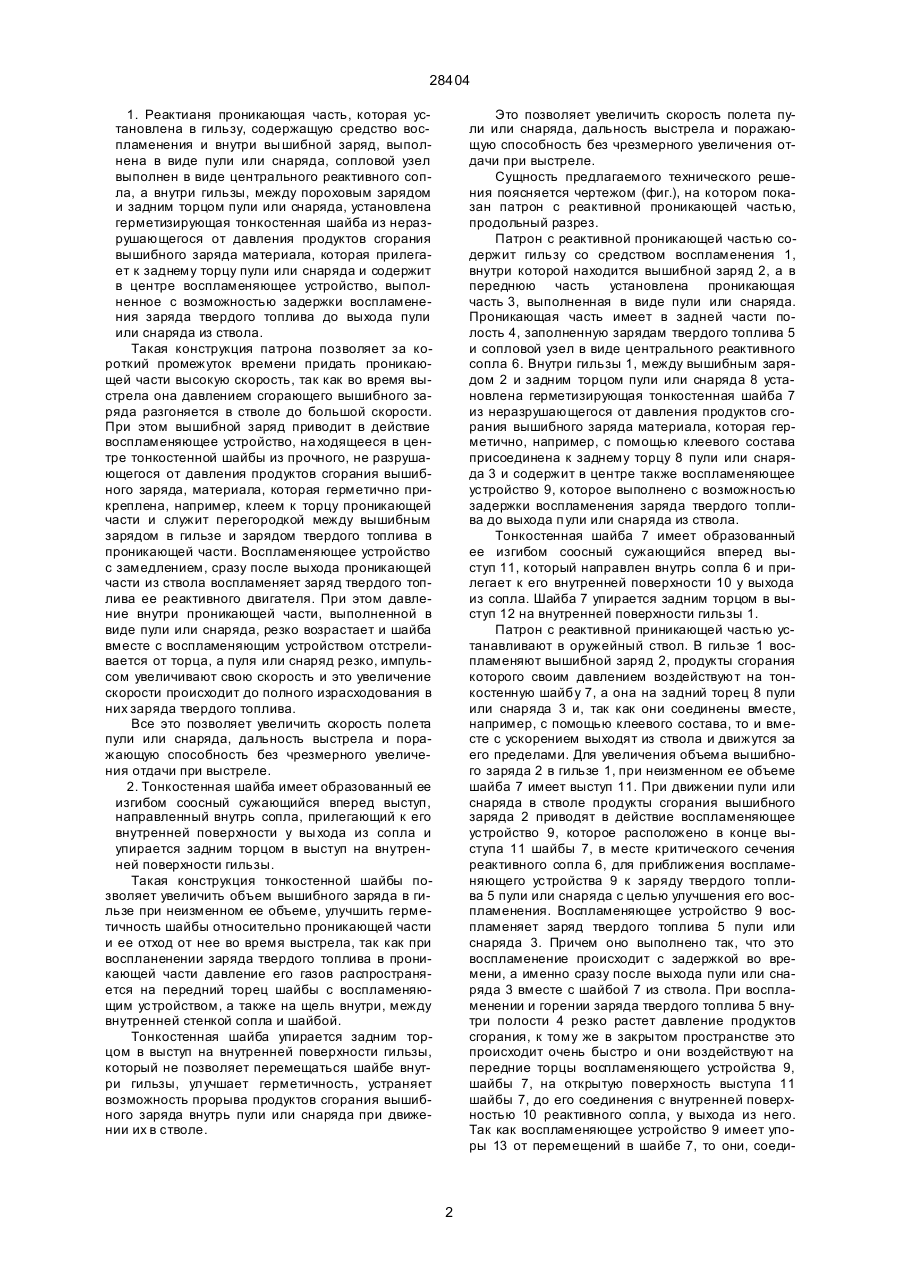

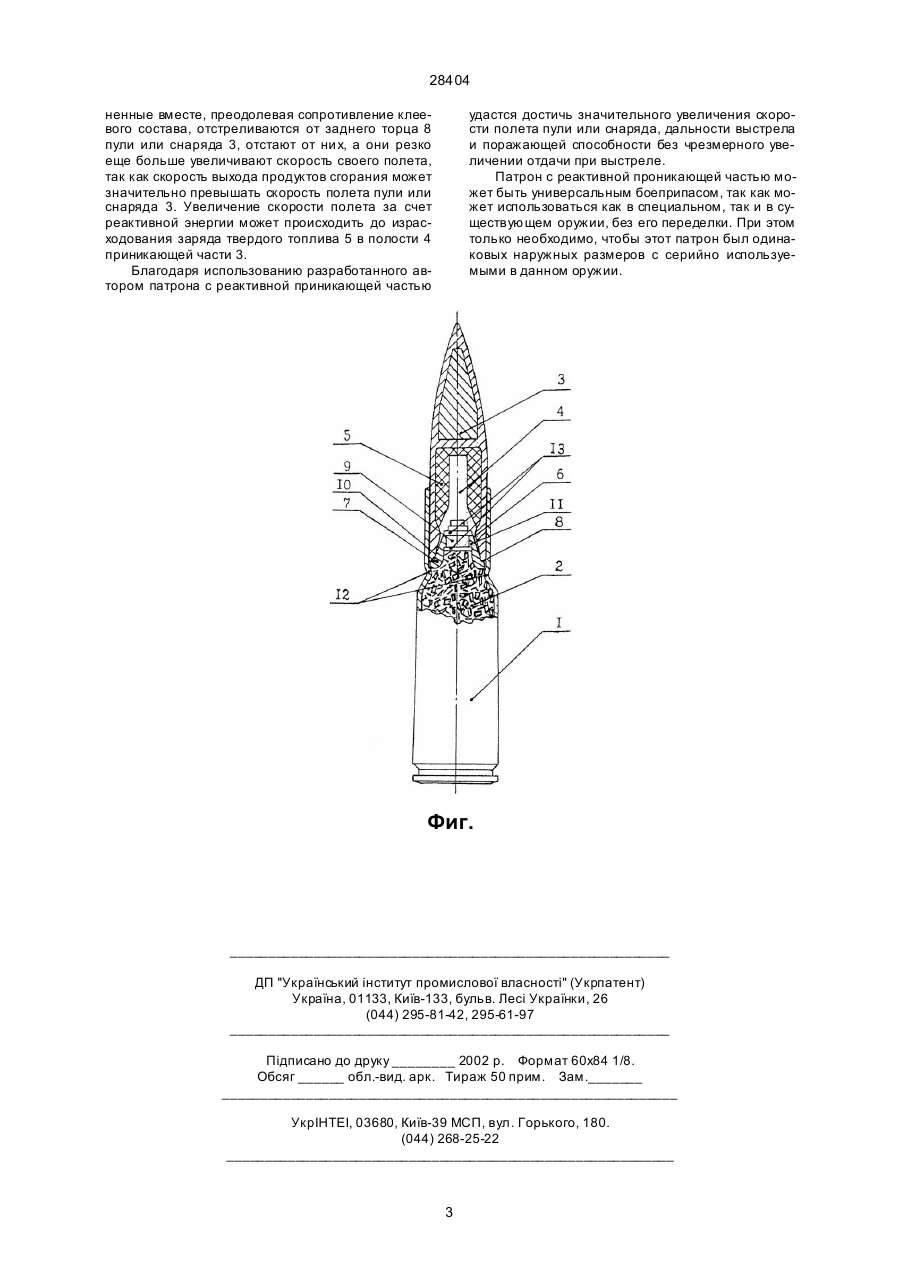

1. Патрон с реактивной проникающей частью, содержащий вышибной заряд и реактивную проникающую часть, которая имеет в задней части полость, заполненную зарядом твердого топлива, и сопловой узел, отличающийся тем, что реактивная проникающая часть, которая установлена в гильзу, содержащую средство воспламенения и внутри вышибной заряд, выполнена в виде пули или снаряда, сопловой узел выполнен в виде цен 28404 1. Реактианя проникающая часть, которая установлена в гильзу, содержащую средство воспламенения и внутри вы шибной заряд, выполнена в виде пули или снаряда, сопловой узел выполнен в виде центрального реактивного сопла, а внутри гильзы, между пороховым зарядом и задним торцом пули или снаряда, установлена герметизирующая тонкостенная шайба из неразрушающегося от давления продуктов сгорания вышибного заряда материала, которая прилегает к заднему торцу пули или снаряда и содержит в центре воспламеняющее устройство, выполненное с возможностью задержки воспламенения заряда твердого топлива до выхода пули или снаряда из ствола. Такая конструкция патрона позволяет за короткий промежуток времени придать проникающей части высокую скорость, так как во время выстрела она давлением сгорающего вышибного заряда разгоняется в стволе до большой скорости. При этом вышибной заряд приводит в действие воспламеняющее устройство, на ходящееся в центре тонкостенной шайбы из прочного, не разрушающегося от давления продуктов сгорания вышибного заряда, материала, которая герметично прикреплена, например, клеем к торцу проникающей части и служит перегородкой между вышибным зарядом в гильзе и зарядом твердого топлива в проникающей части. Воспламеняющее устройство с замедлением, сразу после выхода проникающей части из ствола воспламеняет заряд твердого топлива ее реактивного двигателя. При этом давление внутри проникающей части, выполненной в виде пули или снаряда, резко возрастает и шайба вместе с воспламеняющим устройством отстреливается от торца, а пуля или снаряд резко, импульсом увеличивают свою скорость и это увеличение скорости происходит до полного израсходования в них заряда твердого топлива. Все это позволяет увеличить скорость полета пули или снаряда, дальность выстрела и поражающую способность без чрезмерного увеличения отдачи при выстреле. 2. Тонкостенная шайба имеет образованный ее изгибом соосный сужающийся вперед выступ, направленный внутрь сопла, прилегающий к его внутренней поверхности у вы хода из сопла и упирается задним торцом в выступ на внутренней поверхности гильзы. Такая конструкция тонкостенной шайбы позволяет увеличить объем вышибного заряда в гильзе при неизменном ее объеме, улучшить герметичность шайбы относительно проникающей части и ее отход от нее во время выстрела, так как при воспланенении заряда твердого топлива в проникающей части давление его газов распространяется на передний торец шайбы с воспламеняющим устройством, а также на щель внутри, между внутренней стенкой сопла и шайбой. Тонкостенная шайба упирается задним торцом в выступ на внутренней поверхности гильзы, который не позволяет перемещаться шайбе внутри гильзы, улучшает герметичность, устраняет возможность прорыва продуктов сгорания вышибного заряда внутрь пули или снаряда при движении их в стволе. Это позволяет увеличить скорость полета пули или снаряда, дальность выстрела и поражающую способность без чрезмерного увеличения отдачи при выстреле. Сущность предлагаемого технического решения поясняется чертежом (фиг.), на котором показан патрон с реактивной проникающей частью, продольный разрез. Патрон с реактивной проникающей частью содержит гильзу со средством воспламенения 1, внутри которой находится вышибной заряд 2, а в переднюю часть установлена проникающая часть 3, выполненная в виде пули или снаряда. Проникающая часть имеет в задней части полость 4, заполненную зарядам твердого топлива 5 и сопловой узел в виде центрального реактивного сопла 6. Внутри гильзы 1, между вышибным зарядом 2 и задним торцом пули или снаряда 8 установлена герметизирующая тонкостенная шайба 7 из неразрушающегося от давления продуктов сгорания вышибного заряда материала, которая герметично, например, с помощью клеевого состава присоединена к заднему торцу 8 пули или снаряда 3 и содержит в центре также воспламеняющее устройство 9, которое выполнено с возможностью задержки воспламенения заряда твердого топлива до выхода п ули или снаряда из ствола. Тонкостенная шайба 7 имеет образованный ее изгибомсоосный сужающийся вперед выступ 11, который направлен внутрь сопла 6 и прилегает к его внутренней поверхности 10 у выхода из сопла. Шайба 7 упирается задним торцом в выступ 12 на внутренней поверхности гильзы 1. Патрон с реактивной приникающей частью устанавливают в оружейный ствол. В гильзе 1 воспламеняют вышибной заряд 2, продукты сгорания которого своим давлением воздействуют на тонкостенную шайбу 7, а она на задний торец 8 пули или снаряда 3 и, так как они соединены вместе, например, с помощью клеевого состава, то и вместе с ускорением выходят из ствола и движутся за его пределами. Для увеличения объема вышибного заряда 2 в гильзе 1, при неизменном ее объеме шайба 7 имеет выступ 11. При движении пули или снаряда в стволе продукты сгорания вышибного заряда 2 приводят в действие воспламеняющее устройство 9, которое расположено в конце выступа 11 шайбы 7, в месте критического сечения реактивного сопла 6, для приближения воспламеняющего устройства 9 к заряду твердого топлива 5 пули или снаряда с целью улучшения его воспламенения. Воспламеняющее устройство 9 воспламеняет заряд твердого топлива 5 пули или снаряда 3. Причем оно выполнено так, что это воспламенение происходит с задержкой во времени, а именно сразу после выхода пули или снаряда 3 вместе с шайбой 7 из ствола. При воспламенении и горении заряда твердого топлива 5 внутри полости 4 резко растет давление продуктов сгорания, к тому же в закрытом пространстве это происходит очень быстро и они воздействуют на передние торцы воспламеняющего устройства 9, шайбы 7, на открытую поверхность выступа 11 шайбы 7, до его соединения с внутренней поверхностью 10 реактивного сопла, у выхода из него. Так как воспламеняющее устройство 9 имеет упоры 13 от перемещений в шайбе 7, то они, соеди 2 28404 ненные вместе, преодолевая сопротивление клеевого состава, отстреливаются от заднего торца 8 пули или снаряда 3, отстают от ни х, а они резко еще больше увеличивают скорость своего полета, так как скорость выхода продуктов сгорания может значительно превышать скорость полета пули или снаряда 3. Увеличение скорости полета за счет реактивной энергии может происходить до израсходования заряда твердого топлива 5 в полости 4 приникающей части 3. Благодаря использованию разработанного автором патрона с реактивной приникающей частью удастся достичь значительного увеличения скорости полета пули или снаряда, дальности выстрела и поражающей способности без чрезмерного увеличении отдачи при выстреле. Патрон с реактивной проникающей частью может быть универсальным боеприпасом, так как может использоваться как в специальном, так и в существующем оружии, без его переделки. При этом только необходимо, чтобы этот патрон был одинаковых наружных размеров с серийно используемыми в данном оружии. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
