Насосний агрегат

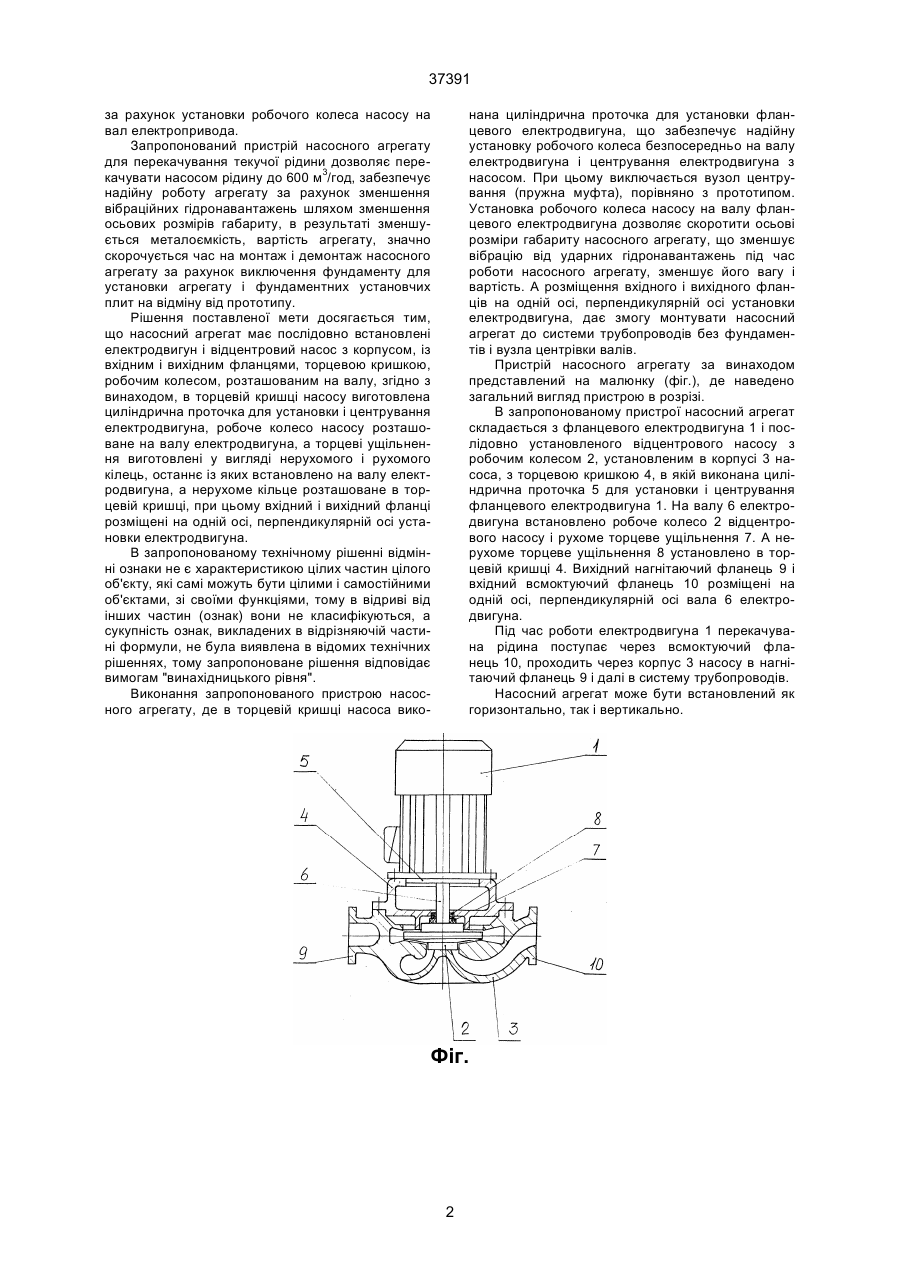

Насосний агрегат, який складається з послідовно встановлених електродвигуна і відцентрового насосу з корпусом, з вхідним і вихідним фланцями, торцевою кришкою, робочим колесом роз 37391 за рахунок установки робочого колеса насосу на вал електропривода. Запропонований пристрій насосного агрегату для перекачування текучої рідини дозволяє перекачувати насосом рідину до 600 м3/год, забезпечує надійну роботу агрегату за рахунок зменшення вібраційних гідронавантажень шляхом зменшення осьових розмірів габариту, в результаті зменшується металоємкість, вартість агрегату, значно скорочується час на монтаж і демонтаж насосного агрегату за рахунок виключення фундаменту для установки агрегату і фундаментних установчих плит на відміну від прототипу. Рішення поставленої мети досягається тим, що насосний агрегат має послідовно встановлені електродвигун і відцентровий насос з корпусом, із вхідним і вихідним фланцями, торцевою кришкою, робочим колесом, розташованим на валу, згідно з винаходом, в торцевій кришці насосу виготовлена циліндрична проточка для установки і центрування електродвигуна, робоче колесо насосу розташоване на валу електродвигуна, а торцеві ущільнення виготовлені у вигляді нерухомого і рухомого кілець, останнє із яких встановлено на валу електродвигуна, а нерухоме кільце розташоване в торцевій кришці, при цьому вхідний і вихідний фланці розміщені на одній осі, перпендикулярній осі установки електродвигуна. В запропонованому технічному рішенні відмінні ознаки не є характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими і самостійними об'єктами, зі своїми функціями, тому в відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в відрізняючій частині формули, не була виявлена в відомих технічних рішеннях, тому запропоноване рішення відповідає вимогам "винахідницького рівня". Виконання запропонованого пристрою насосного агрегату, де в торцевій кришці насоса вико нана циліндрична проточка для установки фланцевого електродвигуна, що забезпечує надійну установку робочого колеса безпосередньо на валу електродвигуна і центрування електродвигуна з насосом. При цьому виключається вузол центрування (пружна муфта), порівняно з прототипом. Установка робочого колеса насосу на валу фланцевого електродвигуна дозволяє скоротити осьові розміри габариту насосного агрегату, що зменшує вібрацію від ударних гідронавантажень під час роботи насосного агрегату, зменшує його вагу і вартість. А розміщення вхідного і вихідного фланців на одній осі, перпендикулярній осі установки електродвигуна, дає змогу монтувати насосний агрегат до системи трубопроводів без фундаментів і вузла центрівки валів. Пристрій насосного агрегату за винаходом представлений на малюнку (фіг.), де наведено загальний вигляд пристрою в розрізі. В запропонованому пристрої насосний агрегат складається з фланцевого електродвигуна 1 і послідовно установленого відцентрового насосу з робочим колесом 2, установленим в корпусі 3 насоса, з торцевою кришкою 4, в якій виконана циліндрична проточка 5 для установки і центрування фланцевого електродвигуна 1. На валу 6 електродвигуна встановлено робоче колесо 2 відцентрового насосу і рухоме торцеве ущільнення 7. А нерухоме торцеве ущільнення 8 установлено в торцевій кришці 4. Вихідний нагнітаючий фланець 9 і вхідний всмоктуючий фланець 10 розміщені на одній осі, перпендикулярній осі вала 6 електродвигуна. Під час роботи електродвигуна 1 перекачувана рідина поступає через всмоктуючий фланець 10, проходить через корпус 3 насосу в нагнітаючий фланець 9 і далі в систему трубопроводів. Насосний агрегат може бути встановлений як горизонтально, так і вертикально. Фіг. 2 37391 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
