Пристрій віброгасіння
Номер патенту: 37507
Опубліковано: 25.11.2008
Автори: Мамонтов Олександр Вікторович, Дзюндзюк Борис Васильович
Формула / Реферат
Пристрій віброгасіння, що містить корпус, заповнений електрореологічною рідиною, пружні елементи, які з'єднані з корпусом і насадженим на вал електродом, вал, встановлений на втулки з можливістю повороту на максимальний кут крутильних коливань, який відрізняється тим, що корпус має крізний отвір, з протилежних сторін якого встановлені втулки, а вал має можливість одночасного поступального і крутильного руху.
Текст

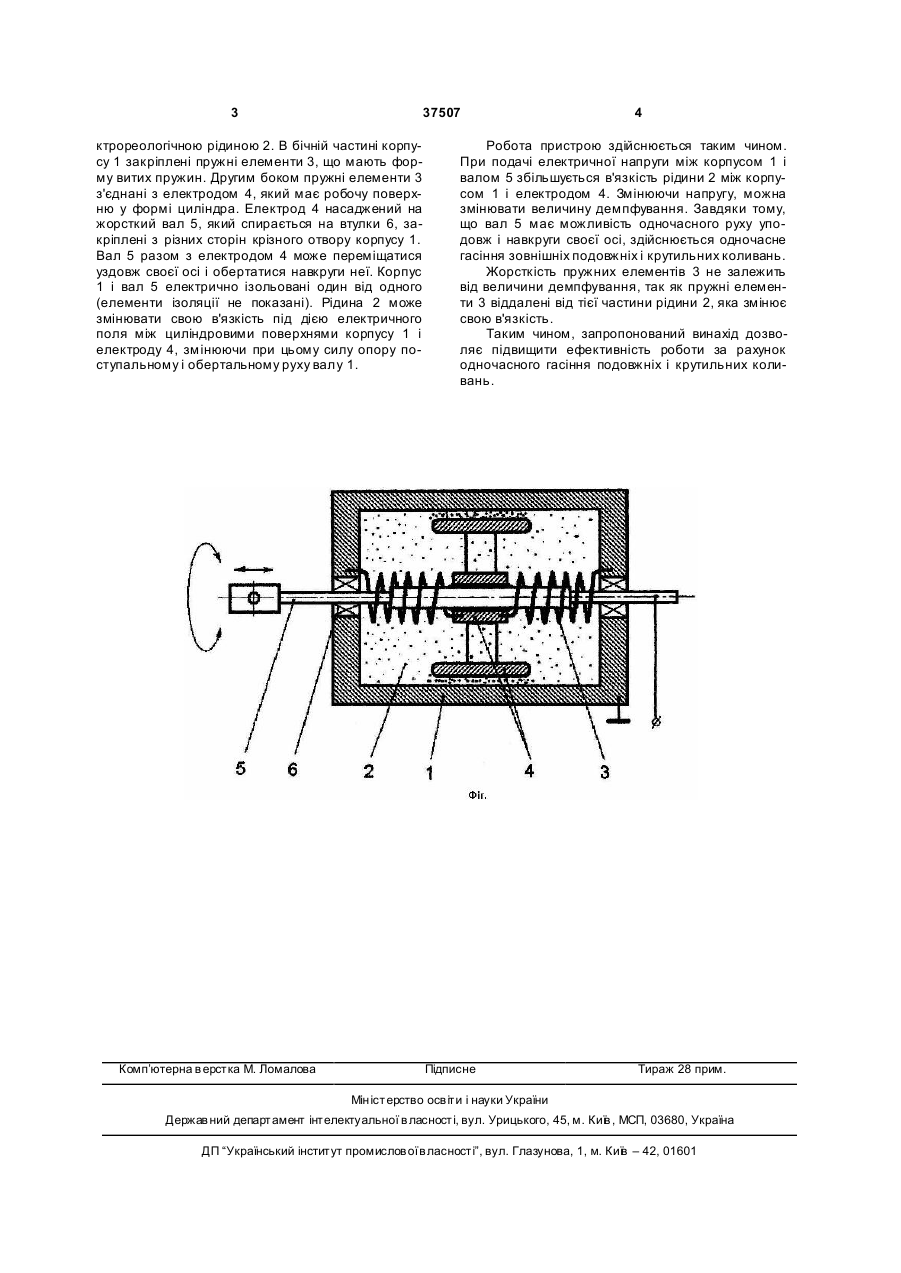

Пристрій віброгасіння, що містить корпус, заповнений електрореологічною рідиною, пружні елементи, які з'єднані з корпусом і насадженим на вал електродом, вал, встановлений на втулки з можливістю повороту на максимальний кут крутильних коливань, який відрізняється тим, що корпус має крізний отвір, з протилежних сторін якого встановлені втулки, а вал має можливість одночасного поступального і крутильного руху. (19) (21) u200809167 (22) 14.07.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) МАМОНТОВ ОЛЕКС АНДР ВІКТОРОВИЧ, U A, ДЗЮНДЗЮК БОРИС ВАСИЛЬОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA 3 37507 ктрореологічною рідиною 2. В бічній частині корпусу 1 закріплені пружні елементи 3, що мають форму витих пружин. Другим боком пружні елементи 3 з'єднані з електродом 4, який має робочу поверхню у формі циліндра. Електрод 4 насаджений на жорсткий вал 5, який спирається на втулки 6, закріплені з різних сторін крізного отвору корпусу 1. Вал 5 разом з електродом 4 може переміщатися уздовж своєї осі і обертатися навкруги неї. Корпус 1 і вал 5 електрично ізольовані один від одного (елементи ізоляції не показані). Рідина 2 може змінювати свою в'язкість під дією електричного поля між циліндровими поверхнями корпусу 1 і електроду 4, змінюючи при цьому силу опору поступальному і обертальному руху валу 1. Комп’ютерна в ерстка М. Ломалова 4 Робота пристрою здійснюється таким чином. При подачі електричної напруги між корпусом 1 і валом 5 збільшується в'язкість рідини 2 між корпусом 1 і електродом 4. Змінюючи напругу, можна змінювати величину демпфування. Завдяки тому, що вал 5 має можливість одночасного руху уподовж і навкруги своєї осі, здійснюється одночасне гасіння зовнішніх подовжніх і крутильних коливань. Жорсткість пружних елементів 3 не залежить від величини демпфування, так як пружні елементи 3 віддалені від тієї частини рідини 2, яка змінює свою в'язкість. Таким чином, запропонований винахід дозволяє підвищити ефективність роботи за рахунок одночасного гасіння подовжніх і крутильних коливань. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration-absorbing device
Автори англійськоюMamontov Oleksandr Viktorovych, Dziundziuk Borys Vasyliovych
Назва патенту російськоюУстройство виброгашения
Автори російськоюМамонтов Александр Викторович, Дзюндзюк Борис Васильевич
МПК / Мітки
МПК: F16F 15/10, F16F 15/03
Мітки: пристрій, віброгасіння
Код посилання
