Спосіб віброгасіння

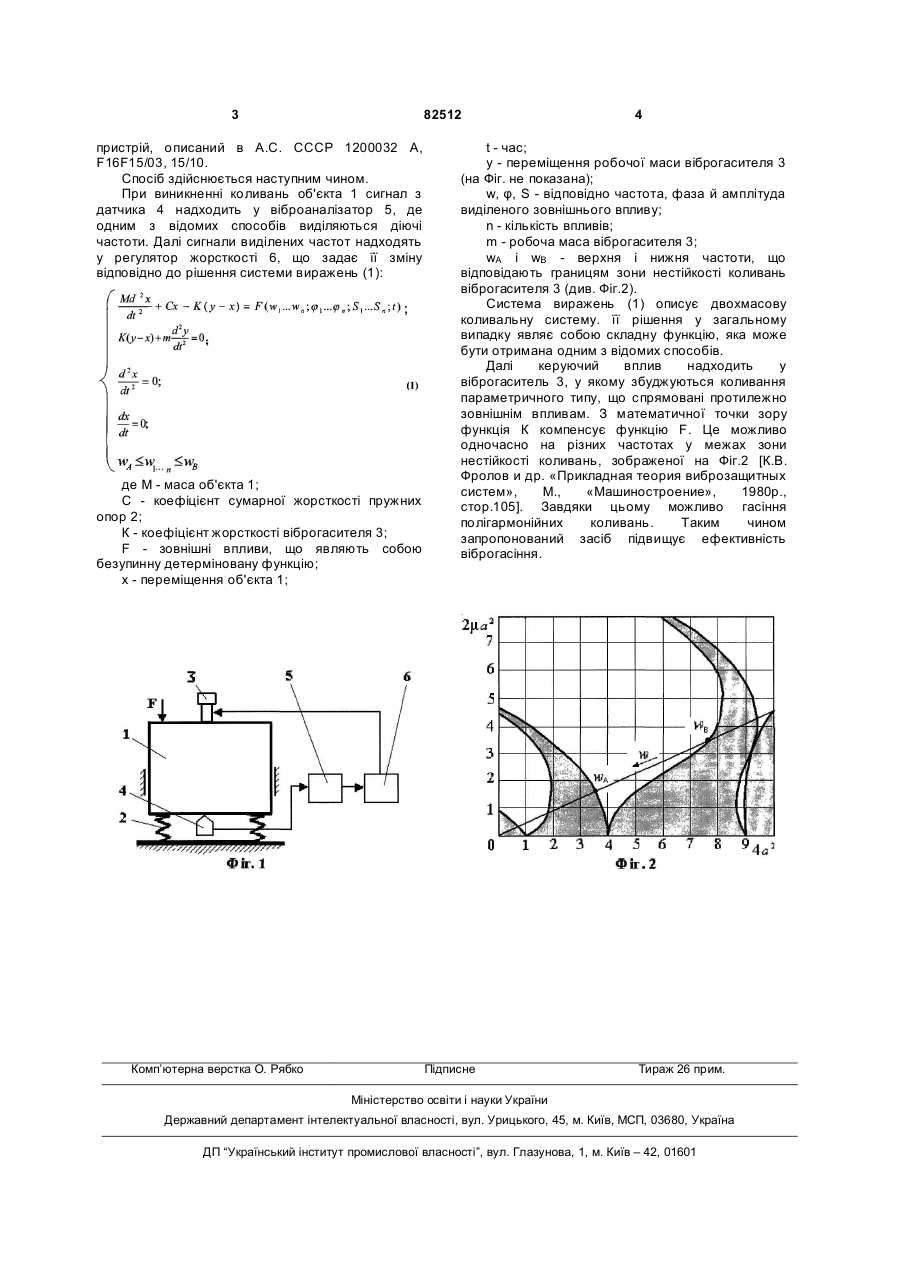

Спосіб віброгасіння, що включає автоматичну зміну жорсткості динамічного віброгасителя в залежності від частоти зовнішніх впливів і виникнення у динамічному віброгасителі антирезонансних коливань, який відрізняється тим, що у динамічному віброгасителі здійснюють параметричне збудження коливань, спрямованих протилежно зовнішнім впливам, а жорсткість динамічного віброгасителя змінюють одночасно на різних частотах, що дорівнюють частотам зовнішніх впливів. (19) (21) a200509994 (22) 24.10.2005 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) МАМОНТОВ ОЛЕКСАНДР ВІКТОРОВИЧ, UA, ПОДГАЙКО ОЛЕГ ІВАНОВИЧ, UA, СТИЦЕНКО ТЕТЯНА ЄВГЕНІВНА, UA (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA (56) SU 1200032, 23.12.1985 SU 1776896, 23.11.1992 RU 2002130673, 10.05.2004 EP 0886079, 23.12.1998 3 82512 пристрій, описаний в А.С. СССР 1200032 A, F16F15/03, 15/10. Спосіб здійснюється наступним чином. При виникненні коливань об'єкта 1 сигнал з датчика 4 надходить у віброаналізатор 5, де одним з відомих способів виділяються діючі частоти. Далі сигнали виділених частот надходять у регулятор жорсткості 6, що задає її зміну відповідно до рішення системи виражень (1): де М - маса об'єкта 1; С - коефіцієнт сумарної жорсткості пружних опор 2; К - коефіцієнт жорсткості віброгасителя 3; F - зовнішні впливи, що являють собою безупинну детерміновану функцію; х - переміщення об'єкта 1; Комп’ютерна верстка О. Рябко 4 t - час; у - переміщення робочої маси віброгасителя 3 (на Фіг. не показана); w, φ, S - відповідно частота, фаза й амплітуда виділеного зовнішнього впливу; n - кількість впливів; m - робоча маса віброгасителя 3; wA і wB - верхня і нижня частоти, що відповідають границям зони нестійкості коливань віброгасителя 3 (див. Фіг.2). Система виражень (1) описує двохмасову коливальну систему. її рішення у загальному випадку являє собою складну функцію, яка може бути отримана одним з відомих способів. Далі керуючий вплив надходить у віброгаситель 3, у якому збуджуються коливання параметричного типу, що спрямовані протилежно зовнішнім впливам. З математичної точки зору функція К компенсує функцію F. Це можливо одночасно на різних частотах у межах зони нестійкості коливань, зображеної на Фіг.2 [К.В. Фролов и др. «Прикладная теория виброзащитных систем», Μ., «Машиностроение», 1980р., стор.105]. Завдяки цьому можливо гасіння полігармонійних коливань. Таким чином запропонований засіб підвищує ефективність віброгасіння. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
