Пристрій для кріплення електродотримача дугової сталеплавильної печі

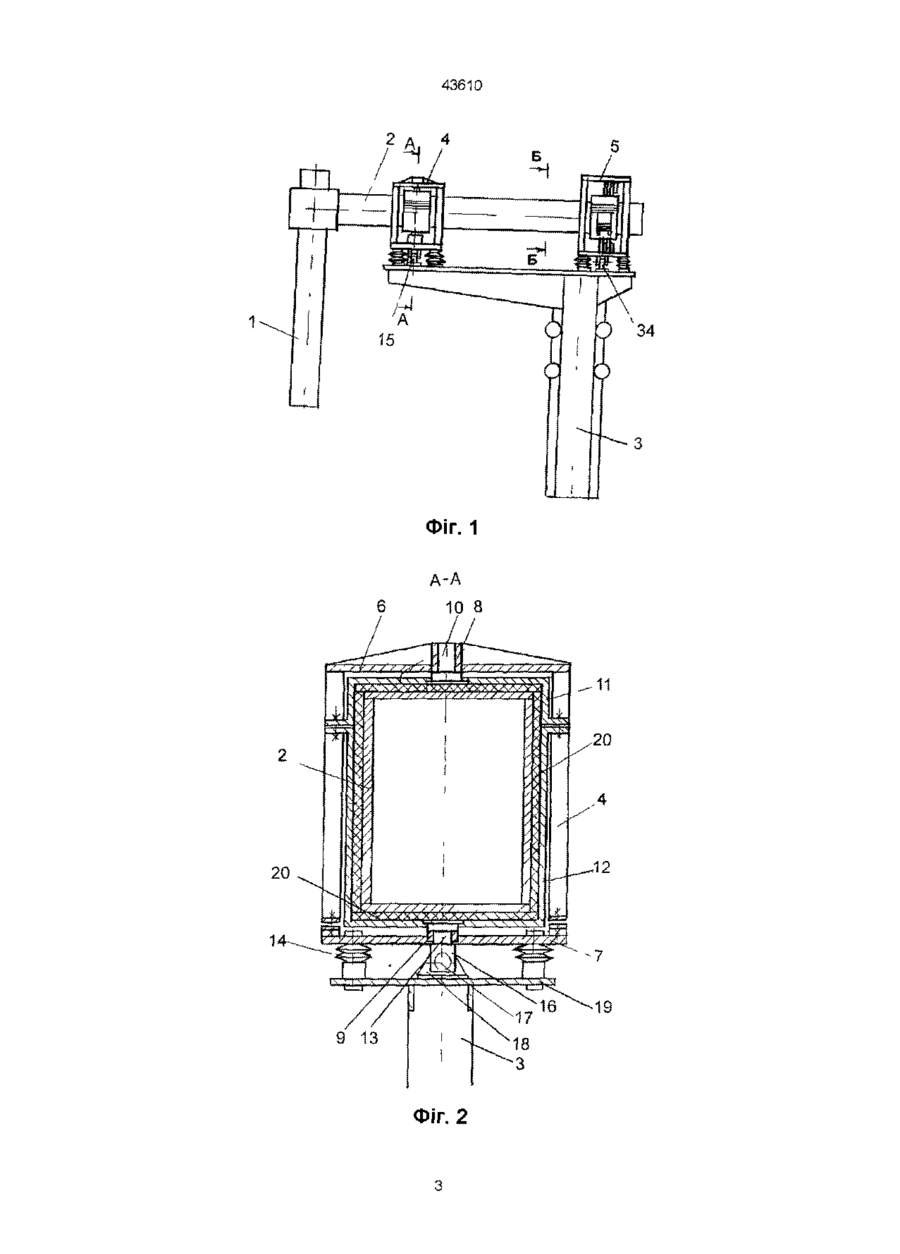

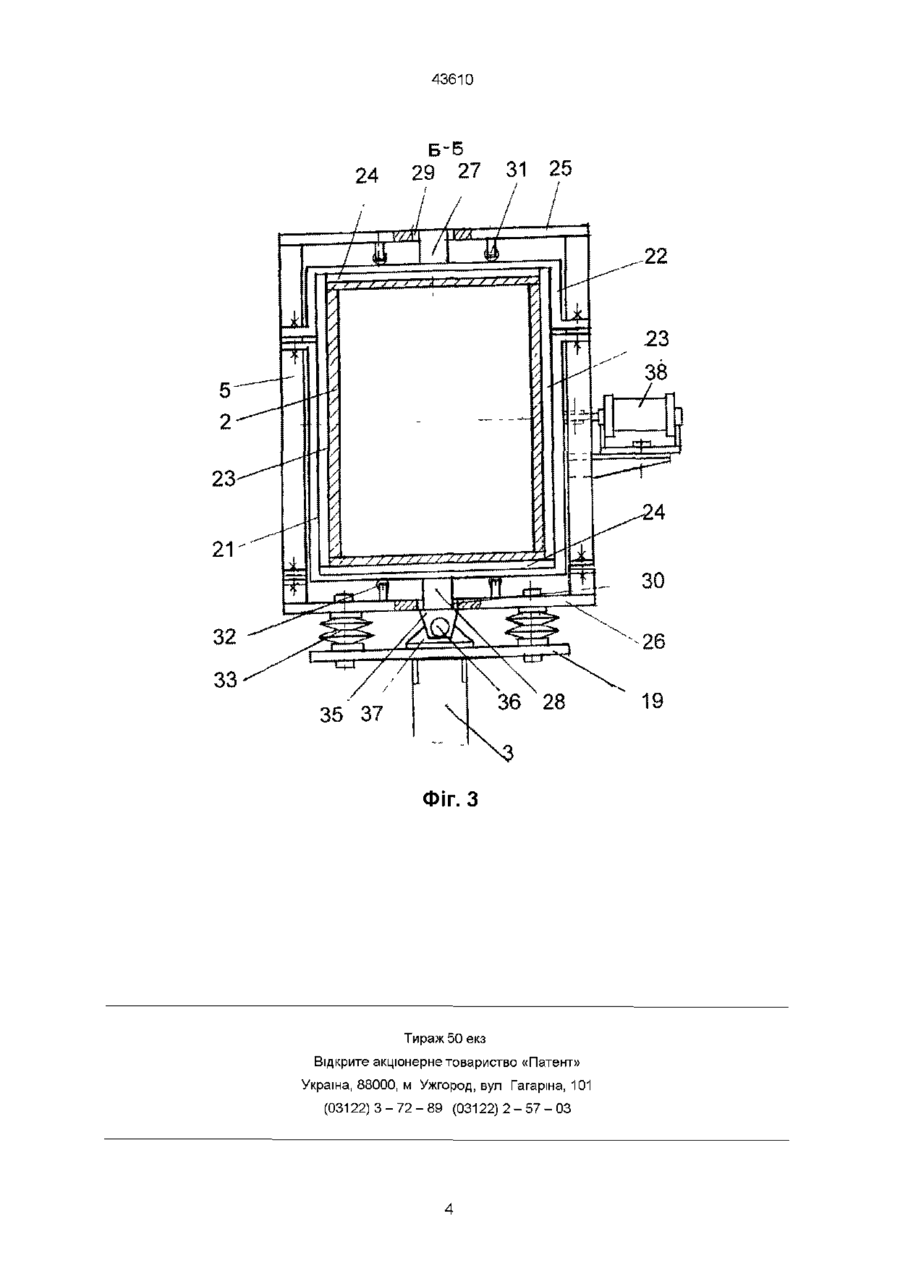

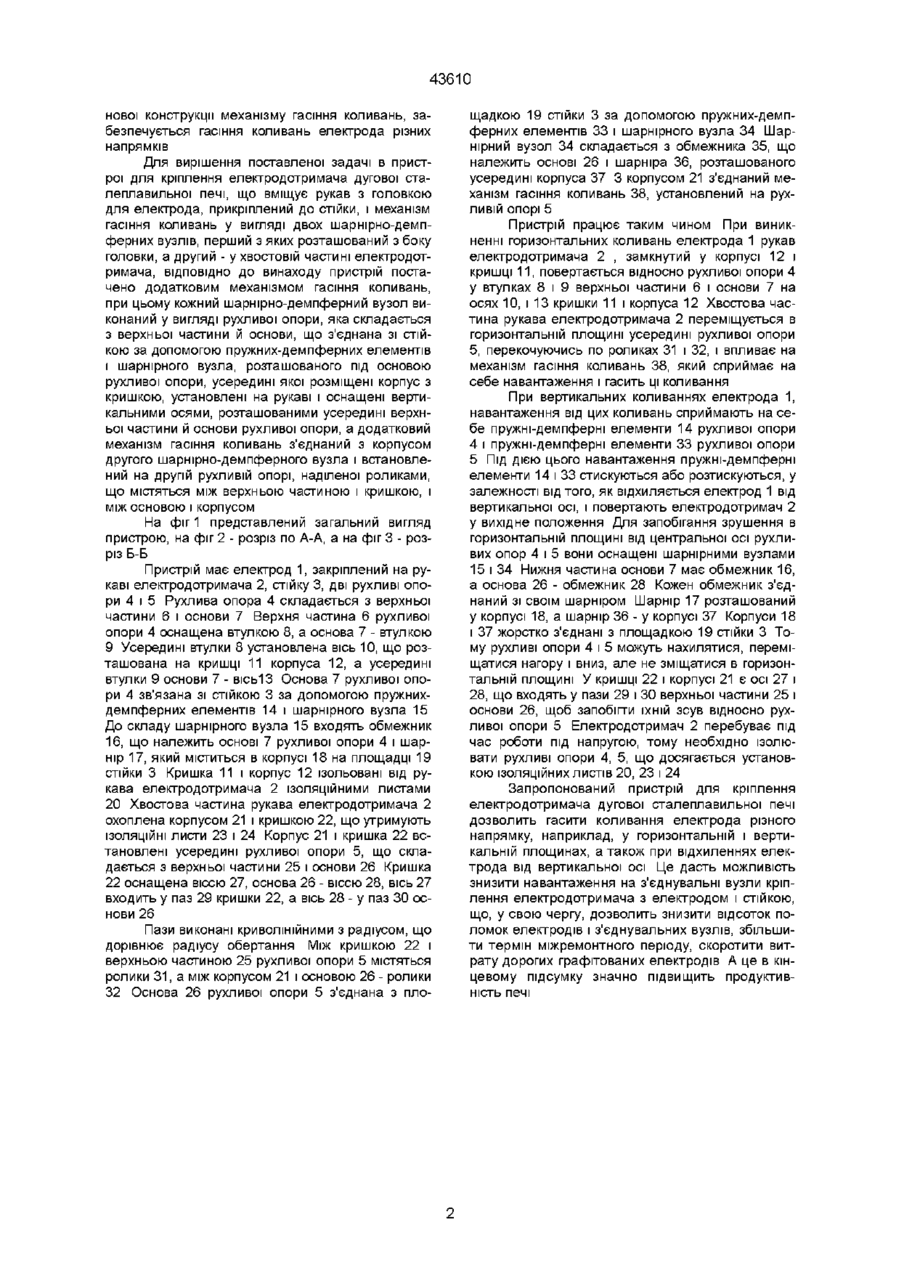

Пристрій для кріплення електродотримача дугової сталеплавильної печі, що містить рукав з головкою для електрода, прикріплений до стійки, і механізм гасіння коливань у вигляді двох шарнірно-демпферних вузлів, перший розташований з боку головки, а другий - у хвостовій час тині електродотримача, який відрізняється тим, що пристрій оснащено додатковим механізмом гасіння коливань, при цьому кожний шарнірнодемпферний вузол виконаний у вигляді рухливої опори, яка складається з верхньої частини й основи, що з'єднана зі стійкою за допомогою пружних демпферних елементів і шарнірного вузла, розташованого під основою рухливої опори, усередині якої розміщений корпус з кришкою, які установлені на рукаві і оснащені вертикальними осями, розташованими усередині верхньої частини й основи рухливої опори, а додатковий механізм гасіння коливань з'єднаний з корпусом другого, шарнірно-демпферного вузла і встановлений на другій рухливій опорі, наділеній роликами, що містяться між верхньою частиною і кришкою, і між основою і корпусом Винахід відноситься до галузі металургії і може бути використаний у дугових електропечах Відомий пристрій кріплення електродотримача дугової сталеплавильної електропечі, що має дві опори, кожна з яких містить обечайку, що охоплює електродотримач, кришку, електроізоляційні плити, розміщені між електродотримачем обечайкою і кришкою, основу, зв'язану з нижньою частиною обечайки, що спирається на стійку електродотримача (креслення В-590913-2 Електропіч дугова сталеплавильна ДСП 50- Н2-У4, завод "Дніпроспецсталь") При роботі дугової сталеплавильної електропечі між електродами взаємодіють електродинамічні сили, які притягають або відштовхують електроди, що викликає коливання електродів як у горизонтальній, так і у вертикальній площинах, причому у вертикальній площині також відбувається відхилення електрода від вертикальної осі У результаті коливань електродів відбуваються і коливання електродотримачів У відомому пристрої з'єднання електродотримача зі стійкою дугової сталеплавильної електропечі жорстке і навантаження, викликане коливаннями електродів, приходиться на електроди і кріплення опор електродотримачів, що приводить до швидкого зносу вузлів кріплень, а також до поломок електродів За рахунок поломок електродів збільшується їхня витрата Найбільш близьким за сукупністю ознак до заявляемого є пристрій для кріплення електродотримача дугової сталеплавильної печі, що містить рукав з головкою для електрода, прикріплений до стійки, і механізм гасіння коливань, що виконаний у вигляді двох шарнірно-демпферних вузлів, поміщених між рукавом і стійкою, один з вертикальною віссю, розташований з боку головки, а інший з горизонтальною віссю - у хвостовій частині рукава Шарнірно-демпферні вузли складаються з осі з установленими на ній втулками, розташованими усередині тіла рукава, і пружних-демпферних елементів Пружні-демпферні елементи розміщені між втулками осі й опорами обертання (А С СРСР 1711348, кл Н 05 В 7/10, 1984) Недолік відомого пристрою полягає у тому, що дія демпферних вузлів обмежена, тому що осі, втулки і шарнірно-демпферні вузли розташовані усередині рукава і гасіння коливань можливо, але тільки при невеликих амплггудах, а гасіння коливань, викликаних відхиленням від вертикальної осі електрода, неможливо В основу винаходу поставлена задача створення пристрою для кріплення електродотримача дугової сталеплавильної печі, у якому за рахунок ю (О со 43610 нової конструкції механізму гасіння коливань, забезпечується гасіння коливань електрода різних напрямків Для вирішення поставленої задачі в пристрої для кріплення електродотримача дугової сталеплавильної печі, що вміщує рукав з головкою для електрода, прикріплений до стійки, і механізм гасіння коливань у вигляді двох шарнірно-демпферних вузлів, перший з яких розташований з боку головки, а другий - у хвостовій частині електродотримача, ВІДПОВІДНО до винаходу пристрій постачено додатковим механізмом гасіння коливань, при цьому кожний шарнірно-демпферний вузол виконаний у вигляді рухливої опори, яка складається з верхньої частини й основи, що з'єднана зі стійкою за допомогою пружних-демпферних елементів і шарнірного вузла, розташованого під основою рухливої опори, усередині якої розміщені корпус з кришкою, установлені на рукаві і оснащені вертикальними осями, розташованими усередині верхньої частини й основи рухливої опори, а додатковий механізм гасіння коливань з'єднаний з корпусом другого шарнірно-демпферного вузла і встановлений на другій рухливій опорі, наділеної роликами, що містяться між верхньою частиною і кришкою, і між основою і корпусом На фіг 1 представлений загальний вигляд пристрою, на фіг 2 - розріз по А-А, а на фіг 3 - розріз Б-Б Пристрій має електрод 1, закріплений на рукаві електродотримача 2, стійку 3, дві рухливі опори 4 і 5 Рухлива опора 4 складається з верхньої частини 6 і основи 7 Верхня частина 6 рухливої опори 4 оснащена втулкою 8, а основа 7 - втулкою 9 Усередині втулки 8 установлена вісь 10, що розташована на кришці 11 корпуса 12, а усередині втулки 9 основи 7 - вісьіЗ Основа 7 рухливої опори 4 зв'язана зі стійкою 3 за допомогою пружнихдемпферних елементів 14 і шарнірного вузла 15 До складу шарнірного вузла 15 входять обмежник 16, що належить основі 7 рухливої опори 4 і шарнір 17, який міститься в корпусі 18 на площадці 19 стійки 3 Кришка 11 і корпус 12 ізольовані від рукава електродотримача 2 ІЗОЛЯЦІЙНИМИ листами 20 Хвостова частина рукава електродотримача 2 охоплена корпусом 21 і кришкою 22, що утримують ІЗОЛЯЦІЙНІ листи 23 і 24 Корпус 21 і кришка 22 встановлені усередині рухливої опори 5, що складається з верхньої частини 25 і основи 26 Кришка 22 оснащена віссю 27, основа 26 - віссю 28, вісь 27 входить у паз 29 кришки 22, а вісь 28 - у паз ЗО основи 26 Пази виконані криволінійними з радіусом, що дорівнює радіусу обертання Між кришкою 22 і верхньою частиною 25 рухливої опори 5 містяться ролики 31, а між корпусом 21 і основою 26 - ролики 32 Основа 26 рухливої опори 5 з'єднана з пло щадкою 19 стійки 3 за допомогою пружних-демпферних елементів 33 і шарнірного вузла 34 Шарнірний вузол 34 складається з обмежника 35, що належить основі 26 і шарніра 36, розташованого усередині корпуса 37 3 корпусом 21 з'єднаний механізм гасіння коливань 38, установлений на рухливій опорі 5 Пристрій працює таким чином При виникненні горизонтальних коливань електрода 1 рукав електродотримача 2 , замкнутий у корпусі 12 і кришці 11, повертається відносно рухливої опори 4 у втулках 8 і 9 верхньої частини 6 і основи 7 на осях 10, і 13 кришки 11 і корпуса 12 Хвостова частина рукава електродотримача 2 переміщується в горизонтальній площині усередині рухливої опори 5, перекочуючись по роликах 31 і 32, і впливає на механізм гасіння коливань 38, який сприймає на себе навантаження і гасить ці коливання При вертикальних коливаннях електрода 1, навантаження від цих коливань сприймають на себе пружні-демпферні елементи 14 рухливої опори 4 і пружні-демпферні елементи 33 рухливої опори 5 Під ДІЄЮ ЦЬОГО навантаження пружні-демпферні елементи 14 і 33 стискуються або розтискуються, у залежності від того, як відхиляється електрод 1 від вертикальної осі, і повертають електродотримач 2 у вихідне положення Для запобігання зрушення в горизонтальній площині від центральної осі рухливих опор 4 і 5 вони оснащені шарнірними вузлами 15 і 34 Нижня частина основи 7 має обмежник 16, а основа 26 - обмежник 28 Кожен обмежник з'єднаний зі своїм шарніром Шарнір 17 розташований у корпусі 18, а шарнір 36 - у корпусі 37 Корпуси 18 і 37 жорстко з'єднані з площадкою 19 стійки 3 Тому рухливі опори 4 і 5 можуть нахилятися, переміщатися нагору і вниз, але не зміщатися в горизонтальній площині У кришці 22 і корпусі 21 є осі 27 і 28, що входять у пази 29 і ЗО верхньої частини 25 і основи 26, щоб запобігти їхній зсув відносно рухливої опори 5 Електродотримач 2 перебуває під час роботи під напругою, тому необхідно ізолювати рухливі опори 4, 5, що досягається установкою ІЗОЛЯЦІЙНИХ листів 20, 23 і 24 Запропонований пристрій для кріплення електродотримача дугової сталеплавильної печі дозволить гасити коливання електрода різного напрямку, наприклад, у горизонтальній і вертикальній площинах, а також при відхиленнях електрода від вертикальної осі Це дасть можливість знизити навантаження на з'єднувальні вузли кріплення електродотримача з електродом і стійкою, що, у свою чергу, дозволить знизити відсоток поломок електродів і з'єднувальних вузлів, збільшити термін міжремонтного періоду, скоротити витрату дорогих графітованих електродів А це в кінцевому підсумку значно підвищить продуктивність печі 43610 ФІГ. 1 11 9 13 Фіг. 2 43610 Б-Б 29 27 31 25 22 Фіг. З Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
