Компоновка низу бурильної колони /кнбк/ для буріння свердловин

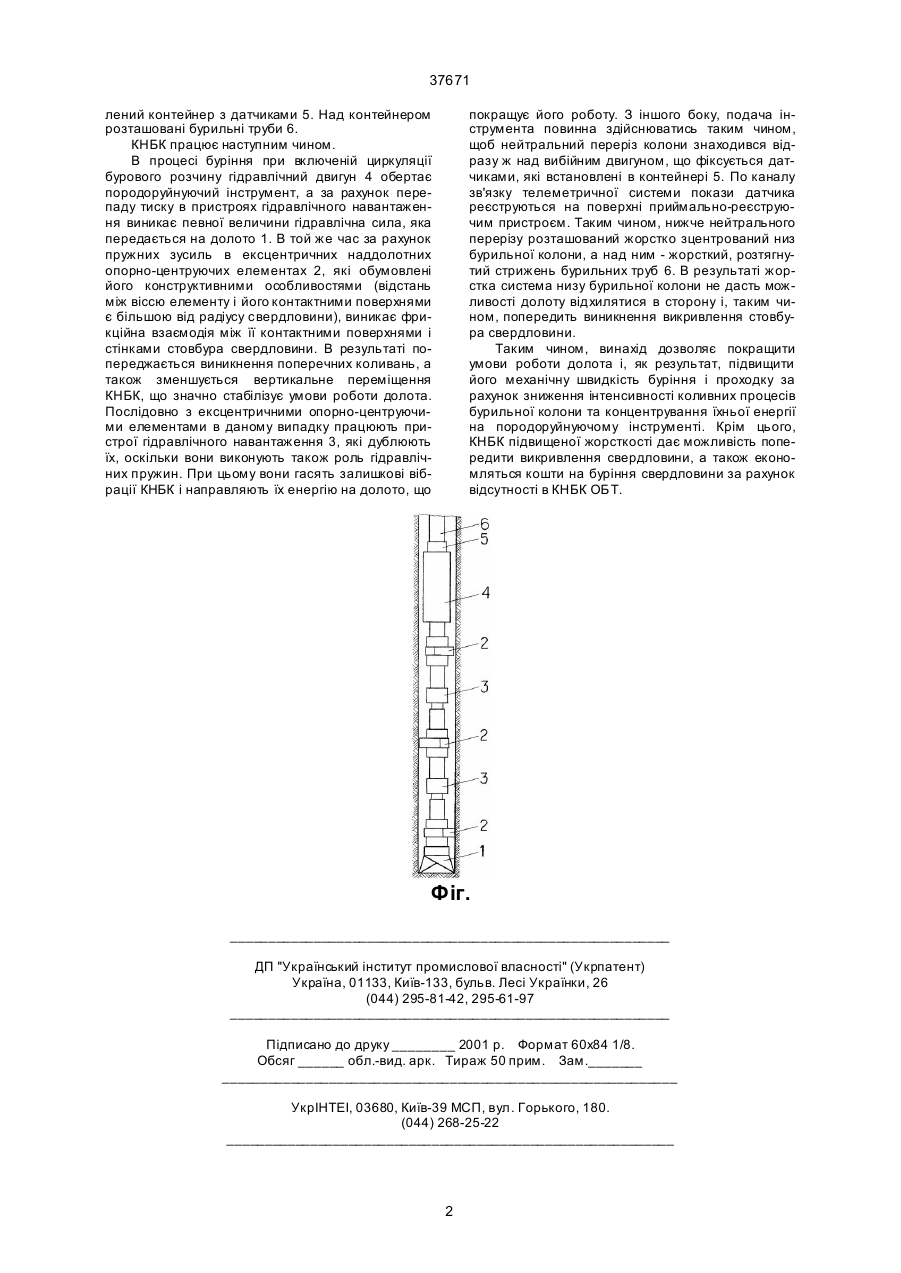

Компоновка низу бурильної колони (КНБК), що складається з долота, трьох ексцентричних опорно-центруючи х елементів, що розташовані в світлі через 120°, вибійного двигуна, бурильних труб, яка відрізняє ться тим, що між ексцентричними опорно-центруючими елементами розташовані пристрої гідравлічного навантаження, а над вибійним двигуном встановлено контейнер з датчиками для вимірювання поздовжньої деформації бурильної колони. (19) (21) 2000041880 (22) 04.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Яремійчук Роман Семенович, Воєвідко Ігор Володимирович, Шандровський Тарас Романович, Рибчич Ілля Йосипович, Саврей Степан Якович, Фем'як Ярослав Ми хайлович (73) Яремійчук Роман Семенович, Воєвідко Ігор Володимирович, Шандровський Тарас Романович, 37671 лений контейнер з датчиками 5. Над контейнером розташовані бурильні труби 6. КНБК працює наступним чином. В процесі буріння при включеній циркуляції бурового розчину гідравлічний двигун 4 обертає породоруйнуючий інструмент, а за рахунок перепаду тиску в пристроях гідравлічного навантаження виникає певної величини гідравлічна сила, яка передається на долото 1. В той же час за рахунок пружних зусиль в ексцентричних наддолотних опорно-центруючих елементах 2, які обумовлені його конструктивними особливостями (відстань між віссю елементу і його контактними поверхнями є більшою від радіусу свердловини), виникає фрикційна взаємодія між її контактними поверхнями і стінками стовбура свердловини. В результаті попереджається виникнення поперечних коливань, а також зменшується вертикальне переміщення КНБК, що значно стабілізує умови роботи долота. Послідовно з ексцентричними опорно-центруючими елементами в даному випадку працюють пристрої гідравлічного навантаження 3, які дублюють їх, оскільки вони виконують також роль гідравлічних пружин. При цьому вони гасять залишкові вібрації КНБК і направляють їх енергію на долото, що покращує його роботу. З іншого боку, подача інструмента повинна здійснюватись таким чином, щоб нейтральний переріз колони знаходився відразу ж над вибійним двигуном, що фіксується датчиками, які встановлені в контейнері 5. По каналу зв'язку телеметричної системи покази датчика реєструються на поверхні приймально-реєструючим пристроєм. Таким чином, нижче нейтрального перерізу розташований жорстко зцентрований низ бурильної колони, а над ним - жорсткий, розтягнутий стрижень бурильних труб 6. В результаті жорстка система низу бурильної колони не дасть можливості долоту відхилятися в сторону і, таким чином, попередить виникнення викривлення стовбура свердловини. Таким чином, винахід дозволяє покращити умови роботи долота і, як результат, підвищити його механічну швидкість буріння і проходку за рахунок зниження інтенсивності коливних процесів бурильної колони та концентрування їхньої енергії на породоруйнуючому інструменті. Крім цього, КНБК підвищеної жорсткості дає можливість попередити викривлення свердловини, а також економляться кошти на буріння свердловини за рахунок відсутності в КНБК ОБТ. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
