Шихта для плавлення срібловмісної сировини

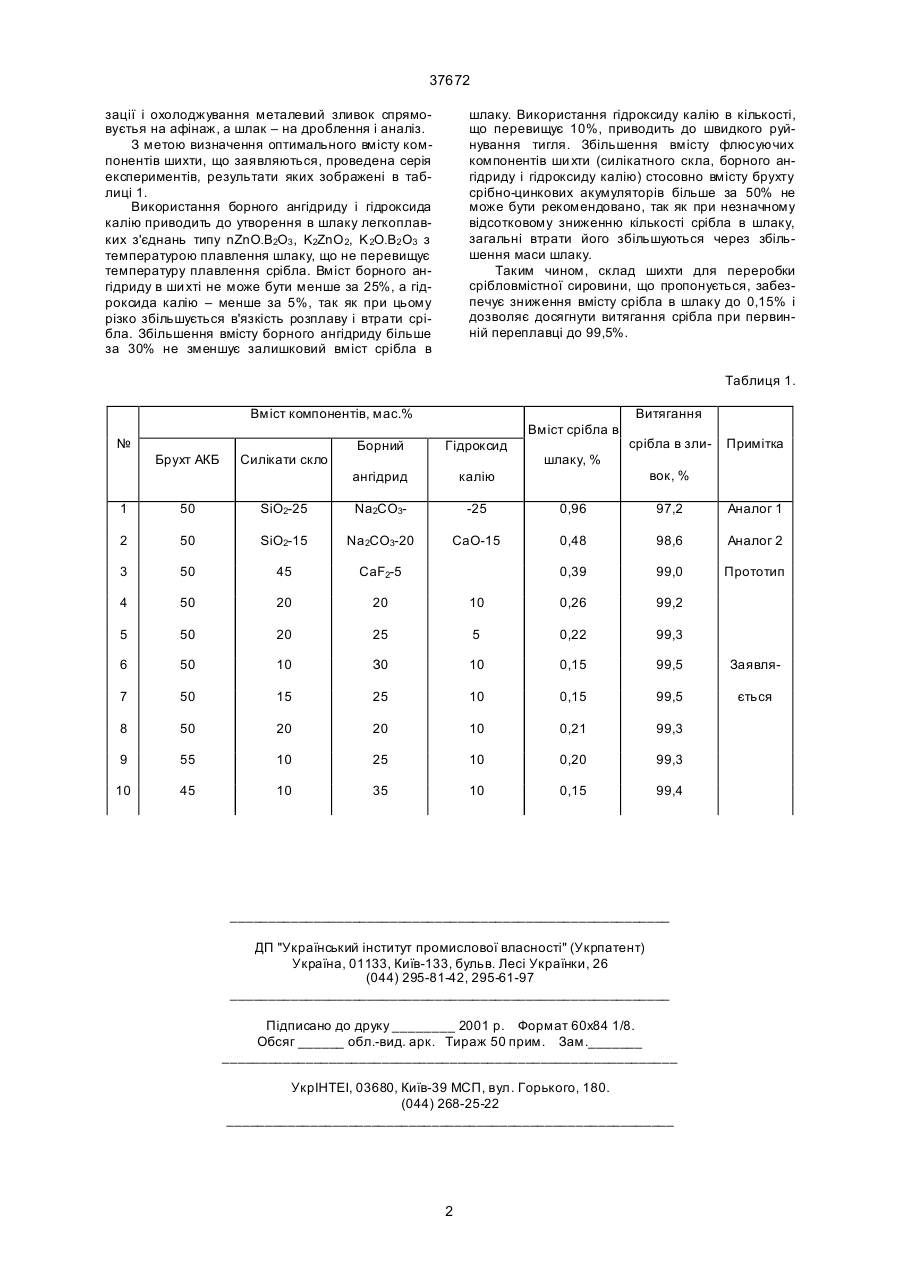

Шихта для плавлення срібловмісної сировини, що складається з брухту срібно-цинкових акумуляторів та силікатного скла, яка відрізняється тим, що вона додатково містить борний ангідрид і гідроксид калію при такому співвідношенні компонентів, мас.%: Брухт акум уляторних батарей 50 Силікатне скло 10-15 Борний ангідрид 25-30 Гідроксид калію 5-10 (19) (21) 2000041882 (22) 04.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Фомін Геннадій Жанович, Самсонов Олександр Іванович, Золотухін Вячеслав Олександрович, Бредіхін Віктор Миколайович (73) Донецький державний інститут кольорових металів 37672 зації і охолоджування металевий зливок спрямовуєтья на афінаж, а шлак – на дроблення і аналіз. З метою визначення оптимального вмісту компонентів шихти, що заявляються, проведена серія експериментів, результати яких зображені в таблиці 1. Використання борного ангідриду і гідроксида калію приводить до утворення в шлаку легкоплавких з'єднань типу nZnO.В2O3 , K2ZnO 2, K 2O.B2 O3 з температурою плавлення шлаку, що не перевищує температуру плавлення срібла. Вміст борного ангідриду в ши хті не може бути менше за 25%, а гідроксида калію – менше за 5%, так як при цьому різко збільшується в'язкість розплаву і втрати срібла. Збільшення вмісту борного ангідриду більше за 30% не зменшує залишковий вміст срібла в шлаку. Використання гідроксиду калію в кількості, що перевищує 10%, приводить до швидкого руйнування тигля. Збільшення вмісту флюсуючих компонентів ши хти (силікатного скла, борного ангідриду і гідроксиду калію) стосовно вмісту брухту срібно-цинкових акумуляторів більше за 50% не може бути рекомендовано, так як при незначному відсотковому зниженню кількості срібла в шлаку, загальні втрати його збільшуються через збільшення маси шлаку. Таким чином, склад шихти для переробки срібловмістної сировини, що пропонується, забезпечує зниження вмісту срібла в шлаку до 0,15% і дозволяє досягнути витягання срібла при первинній переплавці до 99,5%. Таблиця 1. Вміст компонентів, мас.% Витягання Вміст срібла в № Силікати скло Борний Гідроксид ангідрид Брухт АКБ калію срібла в зли Примітка шлаку, % вок, % 1 50 SiO2-25 Na2CO3 -25 0,96 97,2 Аналог 1 2 50 SiO2-15 Na2CO3-20 CaO-15 0,48 98,6 Аналог 2 3 50 45 CaF2-5 0,39 99,0 Прототип 4 50 20 20 10 0,26 99,2 5 50 20 25 5 0,22 99,3 6 50 10 З0 10 0,15 99,5 Заявля 7 50 15 25 10 0,15 99,5 ється 8 50 20 20 10 0,21 99,3 9 55 10 25 10 0,20 99,3 10 45 10 35 10 0,15 99,4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
