Зубний імплантат

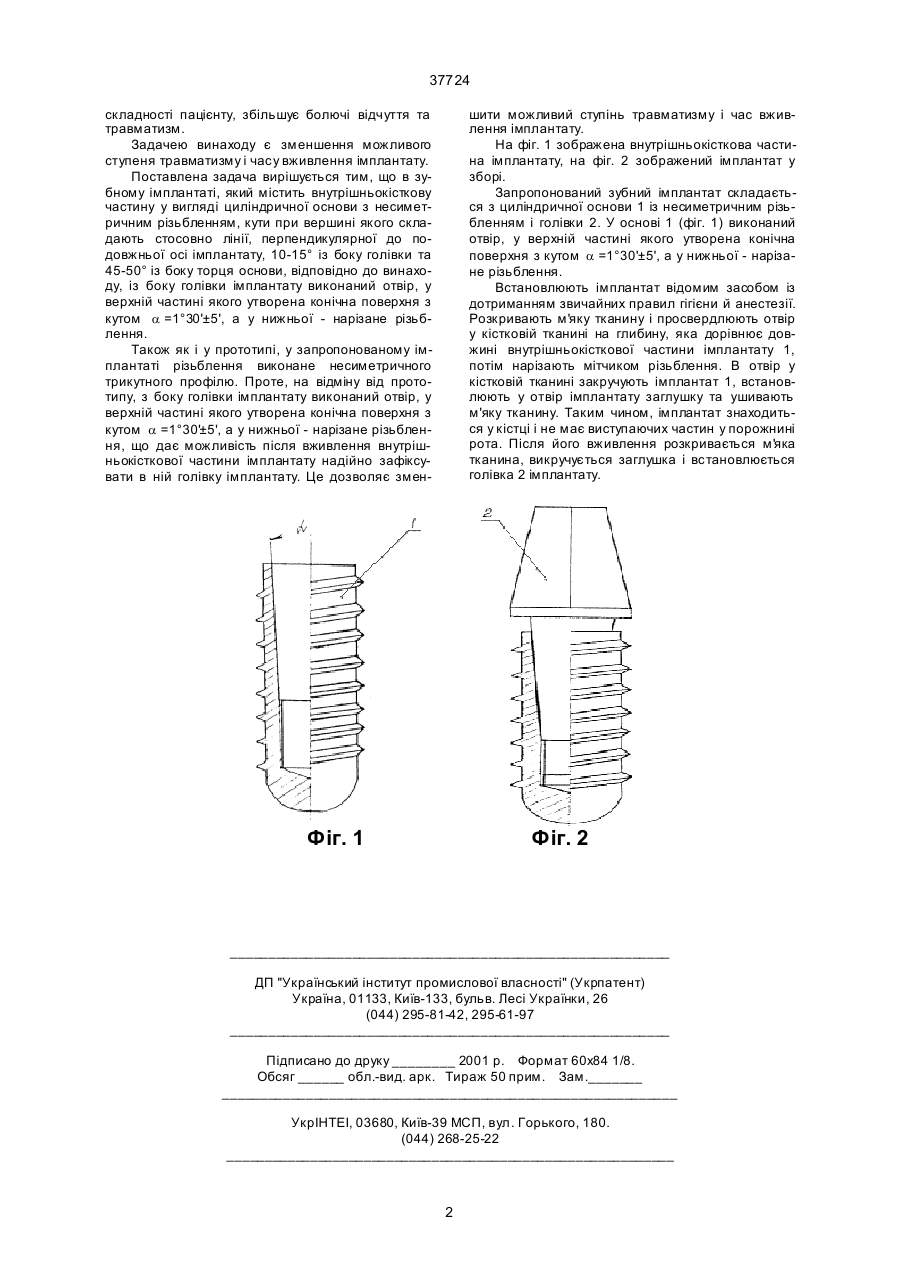

Зубний імплантат, що містить внутрішньокісткову частину у вигляді циліндричної основи з несиметричною різзю, кути при вершині якої складають стосовно лінії, перпендикулярної до поздовжньої осі імплантату, 10-15° з боку голівки і 45-50° з боку торця основи, причому торцева частина основи виконана у вигляді півсфери, який відрізняється тим, що з боку голівки імплантату в основі виконай отвір, у верхній частині якого утворена конічна поверхня з кутом a =1°30'±5', а в нижній нарізана різь. (19) (21) 2000041993 (22) 07.04.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Гогаєв Казбек Олександрович, Атаманенко Василь Миколаєвич, Кочерга Микола Федосійович, Гогаєва Тамара Казбеківна, Лось Валерій Володимирович, Шумейко Олександр Михайлович (73) Гогаєв Казбек Олександрович 37724 складності пацієнту, збільшує болючі відчуття та травматизм. Задачею винаходу є зменшення можливого ступеня травматизму і часу вживлення імплантату. Поставлена задача вирішується тим, що в зубному імплантаті, який містить внутрішньокісткову частину у вигляді циліндричної основи з несиметричним різьбленням, кути при вершині якого складають стосовно лінії, перпендикулярної до подовжньої осі імплантату, 10-15° із боку голівки та 45-50° із боку торця основи, відповідно до винаходу, із боку голівки імплантату виконаний отвір, у верхній частині якого утворена конічна поверхня з кутом a =1°30'±5', а у нижньої - нарізане різьблення. Також як і у прототипі, у запропонованому імплантаті різьблення виконане несиметричного трикутного профілю. Проте, на відміну від прототипу, з боку голівки імплантату виконаний отвір, у верхній частині якого утворена конічна поверхня з кутом a =1°30'±5', a y нижньої - нарізане різьблення, що дає можливість після вживлення внутрішньокісткової частини імплантату надійно зафіксувати в ній голівку імплантату. Це дозволяє змен шити можливий ступінь травматизму і час вживлення імплантату. На фіг. 1 зображена внутрішньокісткова частина імплантату, на фіг. 2 зображений імплантат у зборі. Запропонований зубний імплантат складається з циліндричної основи 1 із несиметричним різьбленням і голівки 2. У основі 1 (фіг. 1) виконаний отвір, у верхній частині якого утворена конічна поверхня з кутом a =1°30'±5', a y нижньої - нарізане різьблення. Встановлюють імплантат відомим засобом із дотриманням звичайних правил гігієни й анестезії. Розкривають м'яку тканину і просвердлюють отвір у кістковій тканині на глибину, яка дорівнює довжині внутрішньокісткової частини імплантату 1, потім нарізають мітчиком різьблення. В отвір у кістковій тканині закручують імплантат 1, встановлюють у отвір імплантату заглушку та ушивають м'яку тканину. Таким чином, імплантат знаходиться у кістці і не має виступаючих частин у порожнині рота. Після його вживлення розкривається м'яка тканина, викручується заглушка і встановлюється голівка 2 імплантату. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
