Зубний імплантат

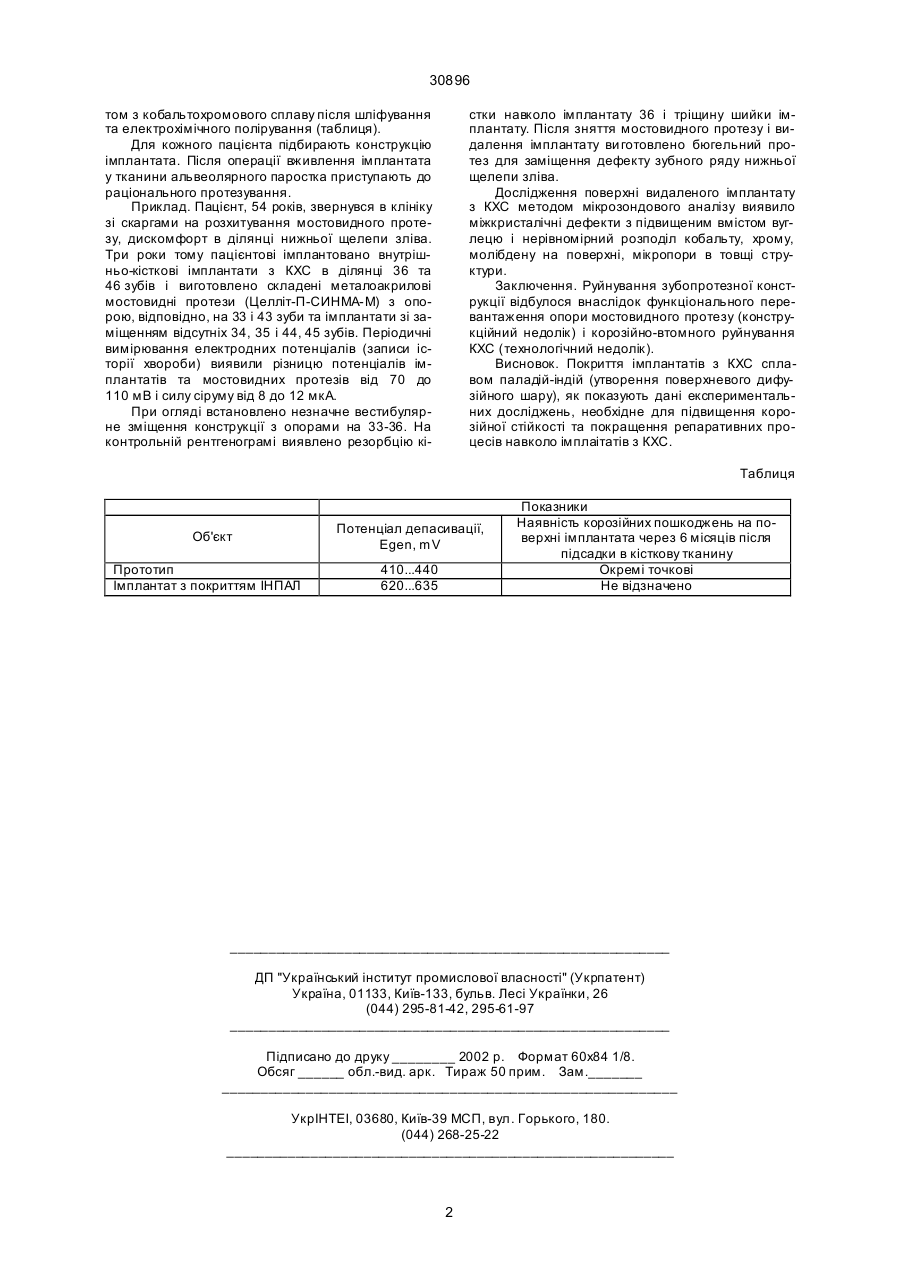

Зубний імплантат, що виконаний з металевої основи з покриттям, який відрізняється тим, що покриття виконане з індій-паладієвого сплаву з вмістом в ньому паладію 65 мас. %, а співвідношення товщини покриття до товщини металевої основи є 1:100. (19) (21) 98063137 (22) 16.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Сірий Орест Михайлович, Кордіяк Андрій Юліанович, Угрин Мирон Миронович, Макеєв Валентин Федорович 30896 том з кобальтохромового сплаву після шліфування та електрохімічного полірування (таблиця). Для кожного пацієнта підбирають конструкцію імплантата. Після операції вживлення імплантата у тканини альвеолярного паростка приступають до раціонального протезування. Приклад. Пацієнт, 54 років, звернувся в клініку зі скаргами на розхитування мостовидного протезу, дискомфорт в ділянці нижньої щелепи зліва. Три роки тому пацієнтові імплантовано внутрішньо-кісткові імплантати з КХС в ділянці 36 та 46 зубів і виготовлено складені металоакрилові мостовидні протези (Целліт-П-СИНМА-М) з опорою, відповідно, на 33 і 43 зуби та імплантати зі заміщенням відсутніх 34, 35 і 44, 45 зубів. Періодичні вимірювання електродних потенціалів (записи історії хвороби) виявили різницю потенціалів імплантатів та мостовидних протезів від 70 до 110 мВ і силу сіруму від 8 до 12 мкА. При огляді встановлено незначне вестибулярне зміщення конструкції з опорами на 33-36. На контрольній рентгенограмі виявлено резорбцію кі стки навколо імплантату 36 і тріщину шийки імплантату. Після зняття мостовидного протезу і видалення імплантату ви готовлено бюгельний протез для заміщення дефекту зубного ряду нижньої щелепи зліва. Дослідження поверхні видаленого імплантату з КХС методом мікрозондового аналізу виявило міжкристалічні дефекти з підвищеним вмістом вуглецю і нерівномірний розподіл кобальту, хрому, молібдену на поверхні, мікропори в товщі структури. Заключення. Руйнування зубопротезної конструкції відбулося внаслідок функціонального перевантаження опори мостовидного протезу (конструкційний недолік) і корозійно-втомного руйнування КХС (технологічний недолік). Висновок. Покриття імплантатів з КХС сплавом паладій-індій (утворення поверхневого дифузійного шару), як показують дані експериментальних досліджень, необхідне для підвищення корозійної стійкості та покращення репаративних процесів навколо імплаітатів з КХС. Таблиця Об'єкт Прототип Імплантат з покриттям ІНПАЛ Потенціал депасивації, Egen, mV 410...440 620...635 Показники Наявність корозійних пошкоджень на поверхні імплантата через 6 місяців після підсадки в кісткову тканину Окремі точкові Не відзначено __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
