Зубний імплантат

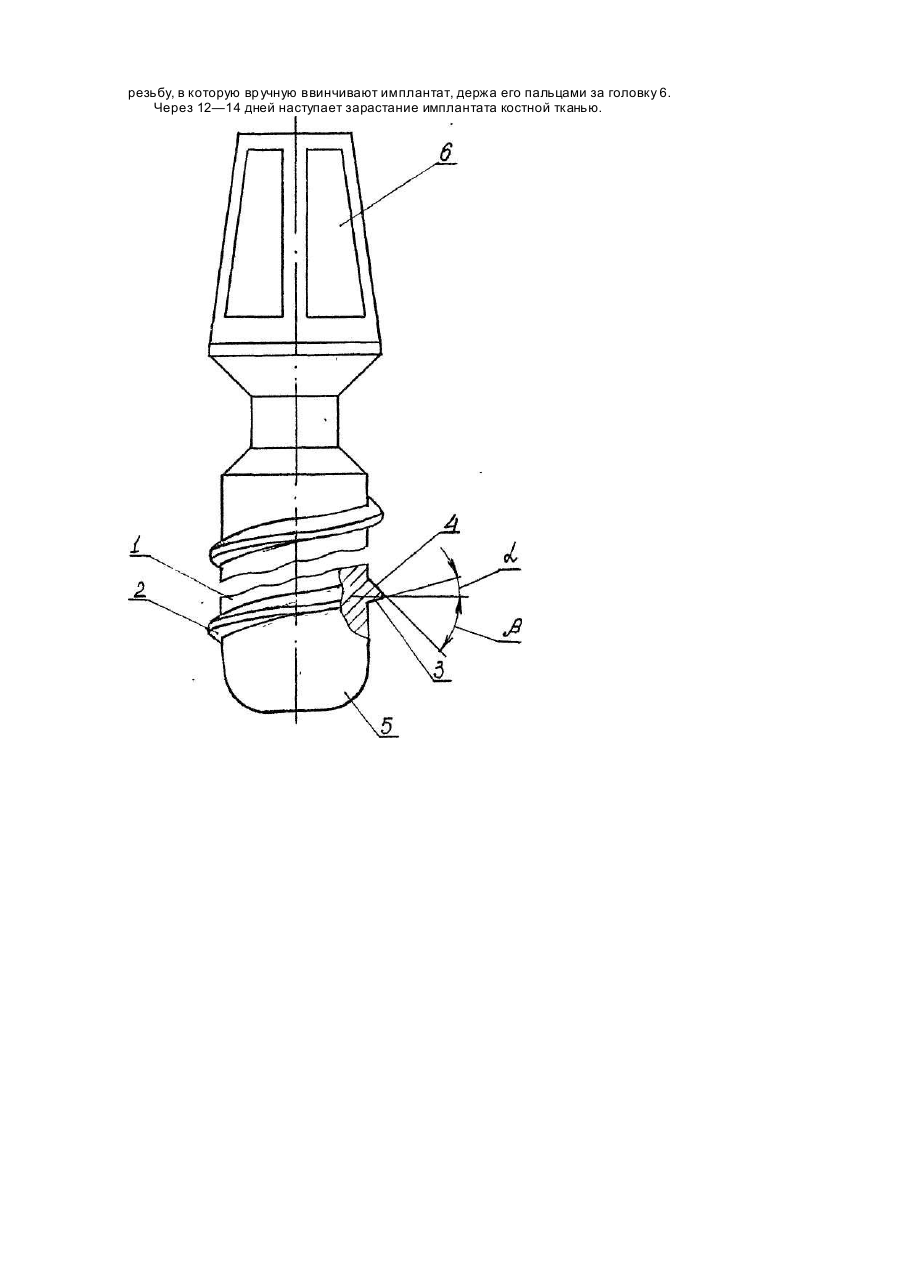

Изобретение относится к стоматологии, в частности, к зубным имплантатам, и может быть использовано при протезировании полости рта при частичной или полной потере зубов, Известен зубной имплантат, содержащий внутрикостную часть с шейкой и основанием и подкорневую часть в виде головки для размещения на ней покрывной конструкции, причем внутрикостная часть выполнена в виде конического штифта с несимметричной резьбой треугольного профиля, шейка которого представляет собой цилиндрический штифт с противозаходной относительно резьбы внутрикостной части резьбой треугольного профиля, а надкостная часть, т.е. головка, имеет шестигранный профиль, сечение которого меньше сечения шейки, причем на шейке посредством резьбового соединения расположено цилиндрическое основание, имеющее наружную упорную резьбу того же шага, что и его внутренняя резьба, на выступающую из основания шейку штифта навернуто ребро сцепления в виде резьбовой шайбы с отверстиями по его плоскости, а верхний торец основания имеет звездообразную шлицу. Внутренняя часть имплантата имеет коническо-цилиндрическую форму с разнозаходными резьбами, а диаметр штифта больше диаметра отверстия, изготавливаемого в кости перед установкой имплантата [3]. Несмотря на то, что такая конструкция исключает самовывинчивание имплантата при жевании, она не лишена некоторых недостатков. Нельзя не отметить сложность как изготовления, так и установки этого имплантата в челюсти пациента. Кроме того, необходимо изготовить специальный инструмент для высверливания коническо-цилиндрического отверстия под штифт. При установке имплантата изготавливают отверстие диаметром, меньшим диаметра штифта, и последний при ввинчивании играет роль метчика, что увеличивает степень травмирования и болевые ощущения. Задачей изобретения является обеспечение надежного механического крепления имплантата в костной ткани, упрощение формы частей имплантата, что приводит к уменьшению степени травматизма, времени заживления и зарастания имплантата. Поставленная задача решается тем, что в зубном имплантате, содержащем цилиндрическое основание с несимметричной резьбой треугольного профиля и головку, согласно изобретению, углы при вершине профиля резьбы составляют по отношению к линии, перпендикулярной продольной оси имплантата 10-15° со стороны головки и 45-50° со стороны торца основания, причем торцовая часть основания выполнена в виде полусферы. Так же как и в прототипе, в предложенном имплантате резьба выполнена несимметричной треугольного профиля. Однако, в отличие от прототипа, где угол при вершине профиля резьбы по отношению к линии, перпендикулярной продольной оси имплантата, обращенной к головке составляет 0°, в изобретении он составляет а 10-15°. Это позволяет повысить надежность фиксации при вкручивании имплантата в костную ткань, т.к. увеличивается площадь нижней (опорной) поверхности резьбы. В прототипе не указан угол при вершине профиля резьбы по отношению к линии, перпендикулярной продольной оси имплантата, обращенной к торцу основания, но судя по чертежу, он значительно меньше, чем в предложенном имплантате. То, что угол β равен 45-50°, позволяет иметь при вершине профиля резьбы угол 60° (a +β). Это дает возможность получить качественную резьбу в костной ткани, обеспечить надежность механического крепления имплантата в костной ткани, т.к. чем меньше угол, тем резьба будет менее качественной. Однако, необходимо учесть, что при этом оптимально выбраны соотношения между углами а и b, в противном случае, резьба может быть качественной, а надежность механического крепления имплантата будет низкой. Указанные положительные качества нельзя получить при использовании прототипа, т.к. при установке имплантата (прототипа) образуют коническо-цилиндрическое отверстие диаметром, меньшим диаметра шти фта, и последний при ввинчивании играет роль метчика, что увеличивает степень травматизма и болевых ощущений, а выполнение угла резьбы при вершине профиля значительно меньшим, чем в предложенном имплантате, не обеспечит достаточную надежность механического крепления имплантата и костной ткани. Кроме того, нельзя не отметить простоту конструкции предложенного имплантата, который выполнен из одного элемента, в отличие от прототипа, который содержит несколько элементов. Предложенный имплантат прост в изготовлении и для установки не требует сложного инструмента. В имплантате может быть использована резьба, например, 4мм и шагом 1,25. При введении имплантата образуется надежная опорная поверхность, так как угол а составляет предпочтительно 15°, а угол β составляет преимущественно 45°. Когда костная ткань зарастает в имплантат на поверхности резьбы, обращенной к торцу основания, возникают напряжения и усилие, обусловленное ими, надежно прижимает имплантат к костной ткани со стороны опорной поверхности резьбы и основания, торец которого выполнен в виде полусферы. Таким образом сокращается время вживления имплантата до 12-14 дней. Уменьшение или увеличение углов приводит к уменьшению надежности крепления имплантата в костной ткани и ухудшению зарастания имплантата костной тканью. Выполнение торца основания в виде полусферы также положительно влияет на врастание имплантата в костную ткань. Сущность изобретения поясняется чертежом, где изображен имплантат. Цилиндрическое основание 1 снабжено несимметричной резьбой 2, с треугольным профилем, угол при вершине профиля резьбы между линией, перпендикулярной продольной оси имплантата, и опорной поверхностью 3 составляет a 10-15°, а угол при вершине профиля резьбы между линией, перпендикулярной продольной оси имплантата, и противоположной (верхней) поверхностью резьбы 4 составляет b 45-50°. Торец основания выполнен полусферическим 5, имплантат снабжен также головкой 6, на которую крепится искусственный зуб или мост (на чертеже не указаны). Имплантат изготавливают из титана механической обработкой. Устанавливают имплантат известным способом с соблюдением обычных правил гигиены и анестезии: костную ткань освобождают от мягких тканей и просверливают отверстие с помощью сверла. Затем разверткой со сферическим торцом увеличивают отверстие и с помощью метчика нарезают в отверстии резьбу, в которую вр учную ввинчивают имплантат, держа его пальцами за головку 6. Через 12—14 дней наступает зарастание имплантата костной тканью.
