В`яжуче

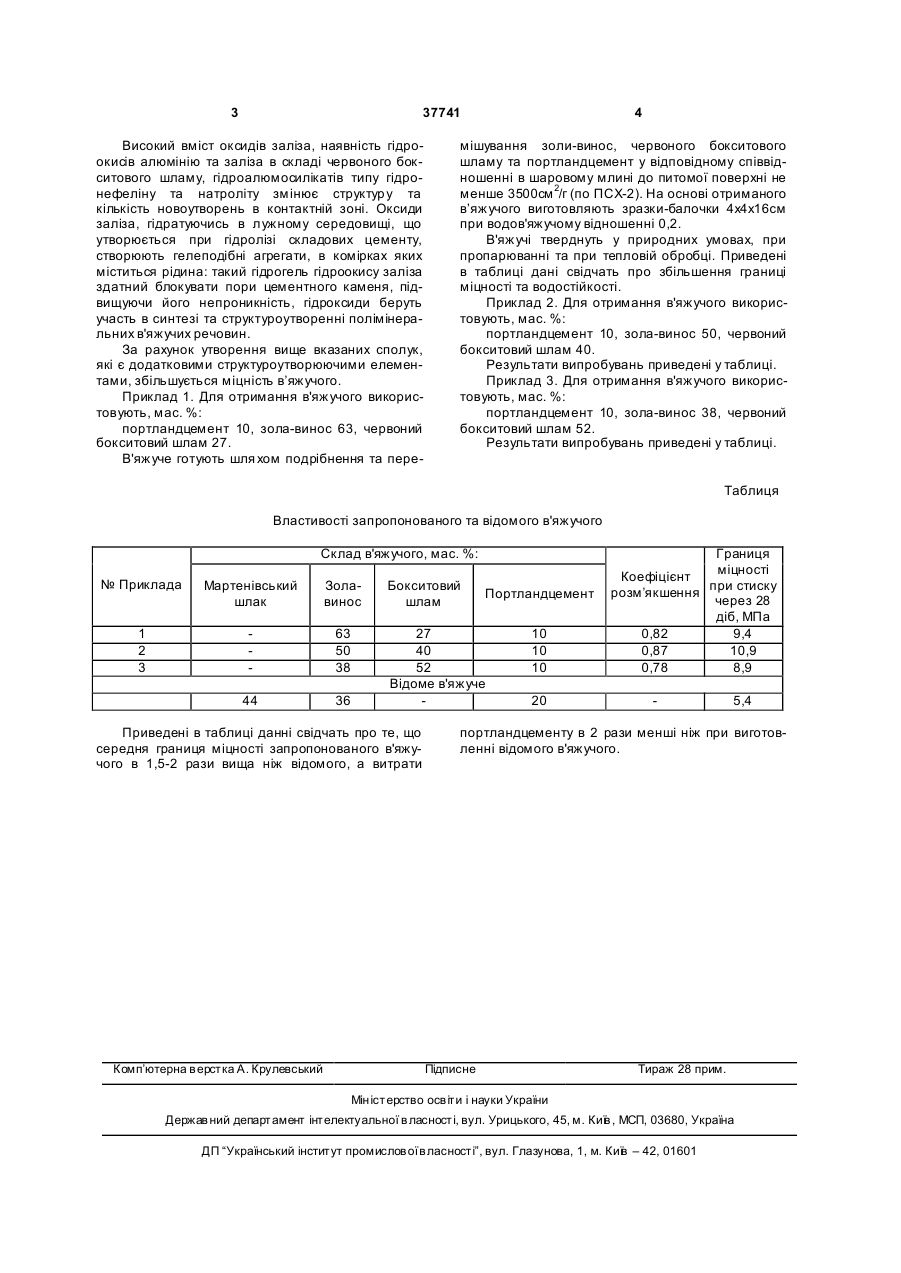

В'яжуче, що включає портландцемент, як кремнеземисту добавку - склоподібну алюмосилікатну золу-винос та лужну добавку, яке відрізняється тим, що як лужна алюмоферитна добавка використовується червоний бокситовий шлам, при такому співвідношенні компонентів, мас. %: портландцемент 5-10 зола-винос 38-65 червоний бокситовий шлам 27-55. (19) (21) u200807642 (22) 04.06.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ОЧЕРЕТНИЙ ВОЛОДИМИР ПЕТРОВИЧ, UA, КОВАЛЬСЬКИЙ ВІКТОР П АВЛОВИЧ, U A, МАШНИЦЬКИЙ МИКОЛА ПЕТРОВИЧ (73) ВІННИЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 37741 Високий вміст оксидів заліза, наявність гідроокисів алюмінію та заліза в складі червоного бокситового шламу, гідроалюмосилікатів типу гідронефеліну та натроліту змінює структур у та кількість новоутворень в контактній зоні. Оксиди заліза, гідратуючись в лужному середовищі, що утворюється при гідролізі складових цементу, створюють гелеподібні агрегати, в комірках яких міститься рідина: такий гідрогель гідроокису заліза здатний блокувати пори цементного каменя, підвищуючи його непроникність, гідроксиди беруть участь в синтезі та структуроутворенні полімінеральних в'яжучих речовин. За рахунок утворення вище вказаних сполук, які є додатковими структуроутворюючими елементами, збільшується міцність в’яжучого. Приклад 1. Для отримання в'яжучого використовують, мас. %: портландцемент 10, зола-винос 63, червоний бокситовий шлам 27. В'яжуче готують шля хом подрібнення та пере 4 мішування золи-винос, червоного бокситового шламу та портландцемент у відповідному співвідношенні в шаровому млині до питомої поверхні не менше 3500см 2/г (по ПСХ-2). На основі отриманого в’яжучого виготовляють зразки-балочки 4х4х16см при водов'яжучому відношенні 0,2. В'яжучі тверднуть у природних умовах, при пропарюванні та при тепловій обробці. Приведені в таблиці дані свідчать про збільшення границі міцності та водостійкості. Приклад 2. Для отримання в'яжучого використовують, мас. %: портландцемент 10, зола-винос 50, червоний бокситовий шлам 40. Результати випробувань приведені у таблиці. Приклад 3. Для отримання в'яжучого використовують, мас. %: портландцемент 10, зола-винос 38, червоний бокситовий шлам 52. Результати випробувань приведені у таблиці. Таблиця Властивості запропонованого та відомого в'яжучого Склад в'яжучого, мас. %: № Приклада Мартенівський шлак Золавинос 1 2 3 63 50 38 44 36 Бокситовий шлам 27 40 52 Відоме в'яжуче Приведені в таблиці данні свідчать про те, що середня границя міцності запропонованого в'яжучого в 1,5-2 рази вища ніж відомого, а витрати Комп’ютерна в ерстка А. Крулевський Портландцемент 10 10 10 20 Границя міцності Коефіцієнт розм’якшення при стиску через 28 діб, МПа 0,82 9,4 0,87 10,9 0,78 8,9 5,4 портландцементу в 2 рази менші ніж при виготовленні відомого в'яжучого. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
