В’яжуче

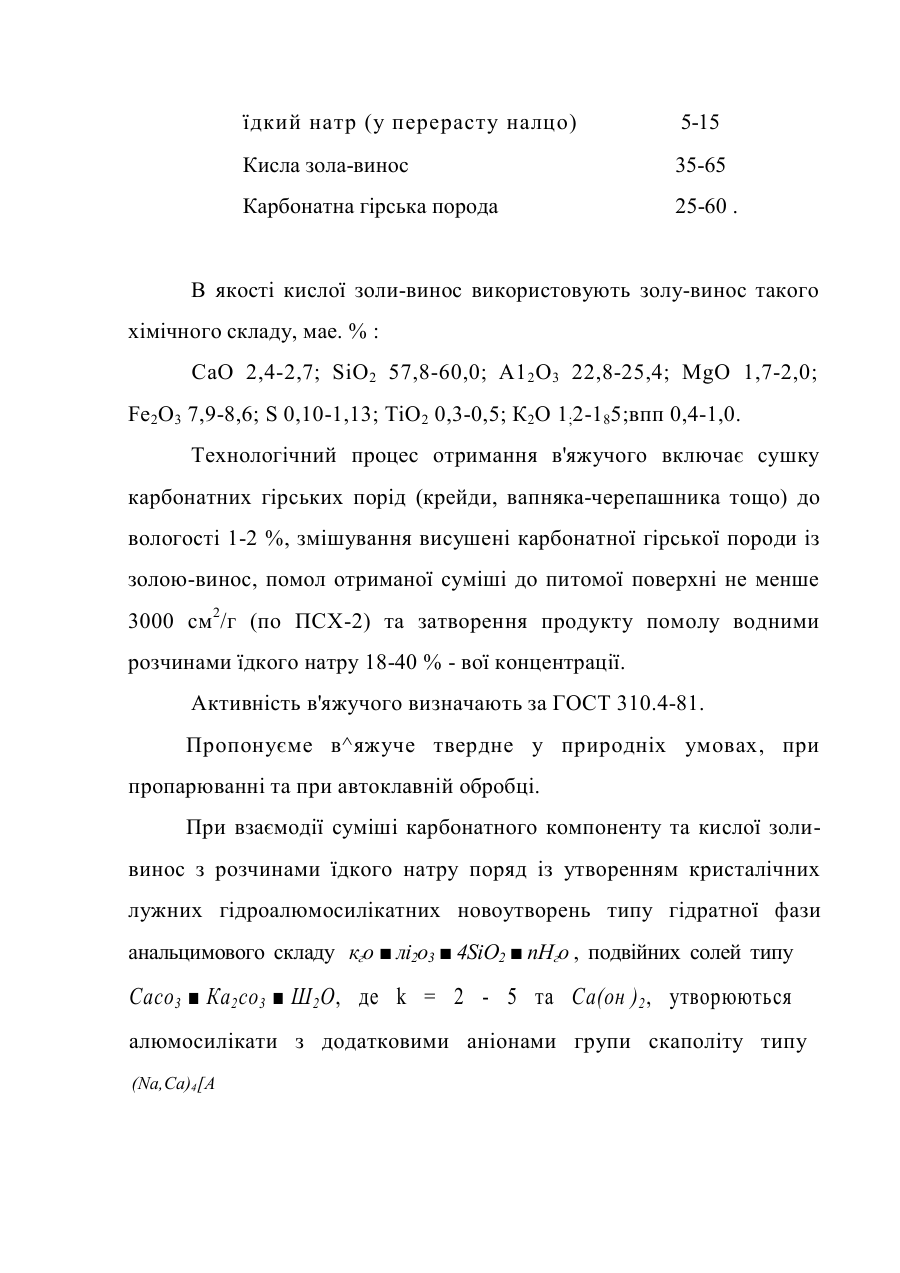

опис МГЖ С 04 В Винахід відноситься до будівництва та може бути використаний гфи виготовленні бетонних виробів на основі запропонованого в'яжучого. Відомо в'яжуче на основі золи-винос та їдких лугів (Глуховський В.Д. Грунтосилікатні вироби і конструкції. - Київ: Будівельник, 1967.-с.41-42). Недоліком відомого в'яжучого є недостатня міцність. Найбільш близьким до винаходу по технічній суті є в'яжуче, що включає алюмосилікатні або карбонатні гірські породи, затворені розчинами їдких лугів (Ыаонжон) у кількості 5-15 % від маси породи у перерахунку на суху речовину ( АС СССР №449894 , кл. С 04 В 19/00,1958). Недоліком відомого в'яжучого є недостатні міцність та атмосферостійкість. В основу винаходу поставлено задач}' створення в'яжучого, в якому за рахунок введення кислого скловидного алюмосилікатного компоненту досягається підвіщення міцності та атмосферостійкості. Поставлена задача досягається тим, що в'яжуче, яке включає карбонатні гірські породи та їдкий натр, додатково містить в якості кислого скловидного алюмосилікатного компоненту кислу золу-винос при такому співвідношенні компонентів, мас. % їдкий натр (у перерасту налцо) 5-15 Кисла зола-винос 35-65 Карбонатна гірська порода 25-60 . В якості кислої золи-винос використовують золу-винос такого хімічного складу, мае. % : СаО 2,4-2,7; SiO2 57,8-60,0; А12 О3 22,8-25,4; MgO 1,7-2,0; Fe2O3 7,9-8,6; S 0,10-1,13; TiO2 0,3-0,5; К2О 1;2-185;впп 0,4-1,0. Технологічний процес отримання в'яжучого включає сушку карбонатних гірських порід (крейди, вапняка-черепашника тощо) до вологості 1-2 %, змішування висушені карбонатної гірської породи із золою-винос, помол отриманої суміші до питомої поверхні не менше 3000 см2/г (по ПСХ-2) та затворення продукту помолу водними розчинами їдкого натру 18-40 % - вої концентрації. Активність в'яжучого визначають за ГОСТ 310.4-81. Пропонуєме в^яжуче твердне у природніх умовах, при пропарюванні та при автоклавній обробці. При взаємодії суміші карбонатного компоненту та кислої золивинос з розчинами їдкого натру поряд із утворенням кристалічних лужних гідроалюмосилікатних новоутворень типу гідратної фази анальцимового складу кго лі2о3 4SiO2 пНго , подвійних солей типу Сасо3 Ка2 со3 Ш 2 О, де k = 2 - 5 та Са(он )2 , утворюються алюмосилікати з додатковими аніонами групи скаполіту типу (Na,Ca)4[A За рахунок утворення вище вказаних сполук, які є додатковими структуроутворюючими елементами, збільшується міцність та атмосферостійкість в'яжучого. Таким чином, на основі карбонатних гірських порід, кислої золи-винос та розчинів їдкого натру можна отримати в'яжуче з високою міцністю та атмосферостійкостю виробів на його основі. Приклад 1. Для отримання в'яжучого використовують, мас. %: кислу золу-винос Ладижинської ДРЕС - 38, крейду мелену Слов'янського вапнянокрейдового заводу - 51: їдкий натр (у перерахунку на Na2O) - 5. В'яжуче готують шляхом сумісного помолу компонентів у шаровому млині. Лужний компонент (їдкий натр) вводять у вигляді водного розчину. ЕГяжуче твердне як у природніх умовах, так і при пропарюванні та автоклавній обробці. Приведеш в табл.1 данні показують збільшення активності в'яжучого та атмосферостійкості. Результати випробувань приведені у таблиці 1. Приклад 2. В'яжуче складу, мас. % : зола-винос Ладижинської ДРЕС - 63, крейда мелена Слов'янського вапнянокрейдового заводу 27, їдкий натр -10 готують як у прикладі 1. Результати випробувань приведені в табл. 1. Приклад 3. В'яжуче складу, мас. % : зола-винос Ладижинської ДРЕС - 42,5, крейда мелена Слов'янського вапнянокрейдового заводу - 42,5, їдкий натр -15 готують як у прикладі 2. Таблиця 1 Основні фізико-механічні властивості пропонуємого та відомого в'яжучих. Границя Атмосфеміцності при ростійСклад в'яжучого, % стиску, МПа, Колір кість, після цикли пропарювання Пропонлтме Кисла зола-винос Крейда їдкий натр 38 51 5 Кисла зола-винос Крейда їдкий натр 63 27 10 Кисла зола-винос Крейда їдкий натр 42,5 42,5 15 24,2 43,7 56.3 180 Світло-сірий 180 Світло-сірий Світлосірий 200 Відоме ГИ 150 Кисла зола-винос їдкий натр 95 5 Кисла зола-винос їдкий натр 9 0 10 37.1 8 5 Темносірий 47,8 Кисла зола-винос їдкий натр 180 Крейда їдкий натр Крейда їдкий натр сірий Темно 200 сірий 60 Білий 14,3 60 Білий 9 0 10 17,5 80 Білий 85 15 23,6 Відоме [21 Крейда їдкий натр Темно 17,9 95 5 д Результати випробувань приведеш в табл. 1. Приведені в табл.1 данні свідчать про те, що активність пропонуємого в'яжучого вища від активності зололужного в'яжучого на 15-35 % та на 70-150 % вища від активності лужного карбонатного в 'яжучого, а вироби на його основі володіють більш високою атмосферостійкістю. Результати випробувань приведені в табл. 1. Приведені в табл.1 данні свідчать про те, що активність пропонуємого в'яжучого вища від активності зололужного в'яжучого на 15-35 % та на 70-150 % вища від активності лужного карбонатного в"яжучого. а вироби на його основі володіють більш високою атмосферостійкістю.
