Вогнезахисний склад

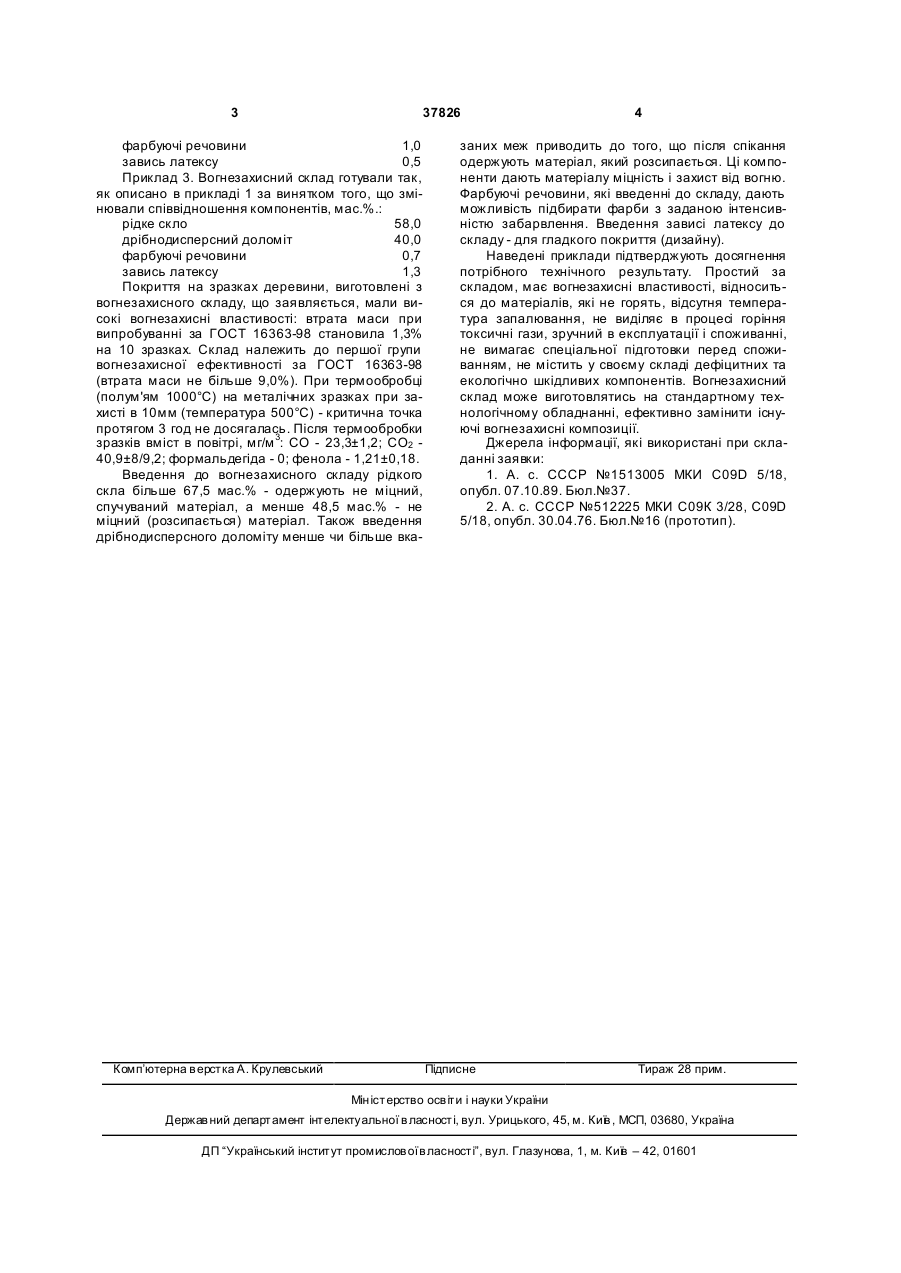

Вогнезахисний склад, що містить рідке скло, 3 37826 фарбуючі речовини 1,0 завись латексу 0,5 Приклад 3. Вогнезахисний склад готували так, як описано в прикладі 1 за винятком того, що змінювали співвідношення компонентів, мас.%.: рідке скло 58,0 дрібнодисперсний доломіт 40,0 фарбуючі речовини 0,7 завись латексу 1,3 Покриття на зразках деревини, виготовлені з вогнезахисного складу, що заявляється, мали високі вогнезахисні властивості: втрата маси при випробуванні за ГОСТ 16363-98 становила 1,3% на 10 зразках. Склад належить до першої групи вогнезахисної ефективності за ГОСТ 16363-98 (втрата маси не більше 9,0%). При термообробці (полум'ям 1000°С) на металічних зразках при захисті в 10мм (температура 500°С) - критична точка протягом 3 год не досягалась. Після термообробки зразків вміст в повітрі, мг/м 3: СО - 23,3±1,2; СО2 40,9±8/9,2; формальдегіда - 0; фенола - 1,21±0,18. Введення до вогнезахисного складу рідкого скла більше 67,5 мас.% - одержують не міцний, спучуваний матеріал, а менше 48,5 мас.% - не міцний (розсипається) матеріал. Також введення дрібнодисперсного доломіту менше чи більше вка Комп’ютерна в ерстка А. Крулевський 4 заних меж приводить до того, що після спікання одержують матеріал, який розсипається. Ці компоненти дають матеріалу міцність і захист від вогню. Фарбуючі речовини, які введенні до складу, дають можливість підбирати фарби з заданою інтенсивністю забарвлення. Введення зависі латексу до складу - для гладкого покриття (дизайну). Наведені приклади підтверджують досягнення потрібного технічного результату. Простий за складом, має вогнезахисні властивості, відноситься до матеріалів, які не горять, відсутня температура запалювання, не виділяє в процесі горіння токсичні гази, зручний в експлуатації і споживанні, не вимагає спеціальної підготовки перед споживанням, не містить у своєму складі дефіцитних та екологічно шкідливих компонентів. Вогнезахисний склад може виготовлятись на стандартному технологічному обладнанні, ефективно замінити існуючі вогнезахисні композиції. Джерела інформації, які використані при складанні заявки: 1. А. с. СССР №1513005 МКИ С09D 5/18, опубл. 07.10.89. Бюл.№37. 2. А. с. СССР №512225 МКИ С09К 3/28, С09D 5/18, опубл. 30.04.76. Бюл.№16 (прототип). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
