Вогнезахисний склад

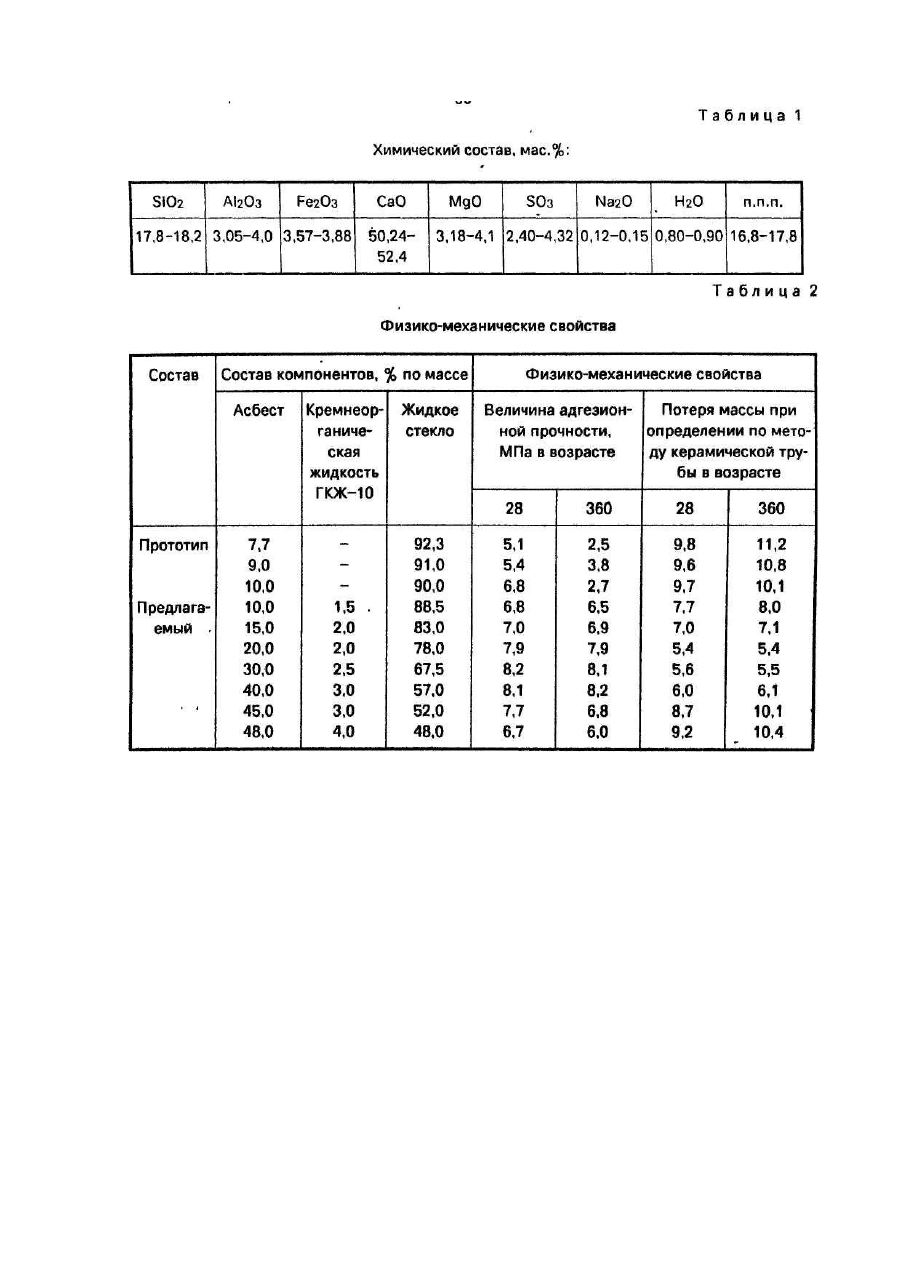

Изобретение относится к области строительных материалов и может быть использовано при изготовлении огнезащитного покрытия для повышения огнестойкости строительных конструкций. Известен огнезащитный состав, содержащий жидкое стекло и асбест при следующем соотношении компонентов 1:9-1:12 [1], Недостатком этого состава является снижение огнестойкости и адгезионной прочности покрытия во времени из-за нарушения его целостности, нетехнологичности нанесения на строительную конструкцию. В основу изобретения поставлена задача усовершенствования огнезащитного состава для получения огнезащитного покрытия, введение в который дополнительных компонентов обеспечивает повышение огнестойкости и адгезионной прочности покрытия, что позволяет перевести защищаемые конструкции в разряд трудносгораемых (потеря массы до 9%), а также решать вопрос технологичности нанесения композиции. Поставленная задача достигается тем, что огнезащитный состав для получения огнезащитного покрытия, включающий жидкое стекло и асбест дополнительно содержит кремнеорганическую жидкость ГКЖ-10 при следующем соотношении компонентоз по массе; %: Жидкое стекло Остальное Использование сочетания компонентов: асбест (асбестоцементные отходы), кремнеорганическая жидкость ГКЖ-10 и жидкое стекло в рационально подобранном соотношении позволяет получить огнезащитный состав с высокими огнезащитными свойствами, высокой адгезионной прочностью и технологичностью применения. Предложенный огнезащитный состав в отличие от прототипе технологичен. Так, нанесение огнезащитного состава на конструкцию может производиться как механизированным способом, так и с помощью кисти или погружения в приготовленный раствор. При этом легко достигается толщина огнезащитного покрытия 3 мм и более. При этом, практически, исключены потери огнезащитного состава. Потери при нанесении огнезащитного состава прототипа толщиной покрытия 3 мм составляют 50% и более. Кроме этого, при нанесении на конструкцию прототипа из-за неравномерности слоя (его толщины) защитного покрытия происходит на отдельных участках возгорание древесины, что снижает огнестойкость деревянных конструкций. В качестве наполнителя используют мелкозернистый хризотиловый асбест марок М-6-30, К-6-30, К-6-5.7370.7-450 или асбестоцементные отходы цементно-шиферного завода. , Химический состав асбестоцементных отходов приведен в табл.1. Жидкое стекло - натриевое или калиевое с силикатным модулем 2-3,6 (в примерах модуль 3,6; плотность 1,27 г/см3), ГОСТ 130781-67. Кремнеорганическая жидкость ГКЖ-10 (этилсиликонат натрия) снижает горючесть, обладает антикоррозирующими свойствами, хорошо склеивается, гидрофобиза-тор. Пример осуществления изобретения. Вариант 1. Для приготовления смеси и нанесения ее на деревянные и металлические конструкции необходимо следующее оборудование и материалы: 1. Насос с высоконапорными шлангами и распылителями. 2. Емкость для приготовления раствора. 3. Емкость для жидкого стекла, 4. Емкость с водой для промыва насоса. 5. Манометр. 6. Сетка для отсева крупных примесей. 1. Денсиметр для измерения плотности жидкости. В смесительную емкость загружается по массе асбест или асбестоцементные отходы, кремнеорганическая жидкость, после чего подается жидкое стекло. Прокачивая насосом растврр по двум емкостям в течении 10-15 минут получают однородную смесь Приготовленный раствор наносится на горючие материалы или конструкции с помощью распылителя. Через 0,5-2 часа, по мере загустения раствора, проводят вторичную обработку. Вариант 2. По получению однородной смеси по описанному ранее способу горючий материал или конструкции опускают на 2-3 минуты в раствор. Через 0,5-2 часа по загустению раствора производят вторичную обработку. Испытания огнезащитных составов производят согласно СТ СЭВ 382-76, СТ СЭВ 2437-80 и ОСТ 39.05177 "Раствор тампонажный. Методы испытаний". Прочность сцепления состава с металлом определяется по методике, предложенной Волгоград-НИПИнефть. В табл.2 приведены физико-механические свойства составов. Из табл.2 видно, что величина огнестойкости описанного состава, как в возрасте 28 суток, так и в возрасте 360 суток значительно выше, чем известного. Огнестойкость состава в возрасте 28 суток в 1,7 раза, а в возрасте 360 суток в 1,9-2 раза выше, чем известного. Величина адгезионной прочности в возрасте 28 суток в 1,5 раза, а в возрасте 360 суток в 2,7 раза выше, чем известного. Можно сделать вывод, что по всем критериям предлагаемый огнезащитный состав превосходит известный.
