Генератор електричних зарядів
Номер патенту: 37877
Опубліковано: 10.12.2008
Автори: Базіло Костянтин Вікторович, Шарапов Валерій Михайлович, Філімонов Сергій Олександрович
Формула / Реферат
Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої дискової пластини, закріпленої по периметру, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що в генератор введено додатковий пружний елемент.
Текст

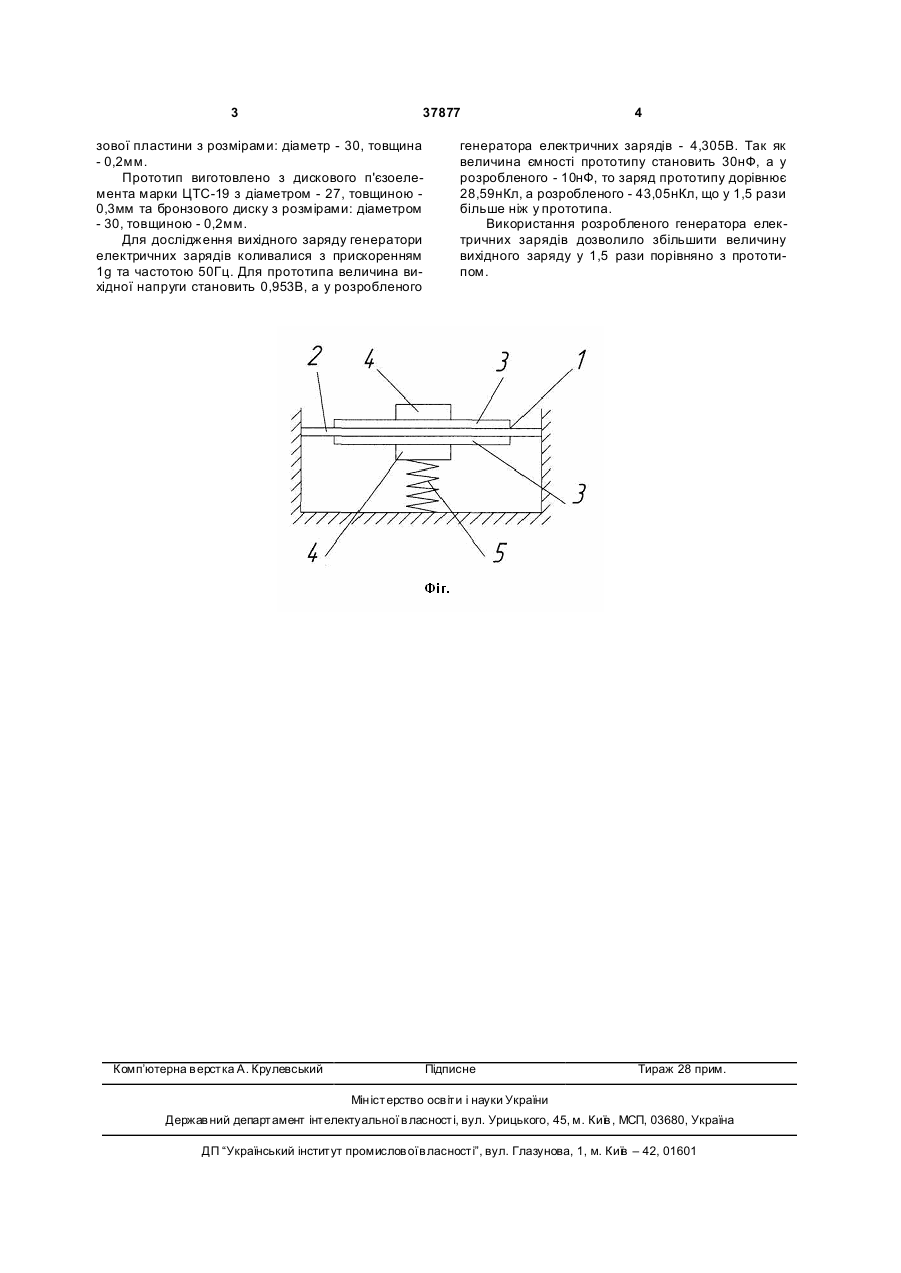

Генератор електричних зарядів, який містить триморфний п'єзоелемент, що складається з металевої дискової пластини, закріпленої по периметру, з обох сторін якої симетрично наклеєні п'єзоелементи, та інерційну масу, який відрізняється тим, що в генератор введено додатковий пружний елемент. (19) (21) u200809330 (22) 17.07.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, UA, БАЗІЛО КОСТЯНТИН ВІКТОРОВИЧ, U A, ФІЛІМОНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ, U A (73) ШАРАПОВ ВАЛЕРІЙ МИ ХАЙЛОВИЧ, U A 3 37877 зової пластини з розмірами: діаметр - 30, товщина - 0,2мм. Прототип виготовлено з дискового п'єзоелемента марки ЦТС-19 з діаметром - 27, товщиною 0,3мм та бронзового диску з розмірами: діаметром - 30, товщиною - 0,2мм. Для дослідження вихідного заряду генератори електричних зарядів коливалися з прискоренням 1g та частотою 50Гц. Для прототипа величина вихідної напруги становить 0,953В, а у розробленого Комп’ютерна в ерстка А. Крулевський 4 генератора електричних зарядів - 4,305В. Так як величина ємності прототипу становить 30нФ, а у розробленого - 10нФ, то заряд прототипу дорівнює 28,59нКл, а розробленого - 43,05нКл, що у 1,5 рази більше ніж у прототипа. Використання розробленого генератора електричних зарядів дозволило збільшити величину вихідного заряду у 1,5 рази порівняно з прототипом. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of electric charges
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Filimonov Serhii Oleksandrovych
Назва патенту російськоюГенератор электрических зарядов
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Филимонов Сергей Александрович
МПК / Мітки
МПК: G21H 1/00, H02M 11/00, H02N 2/18, H02N 1/00
Мітки: генератор, зарядів, електричних
