Спосіб опалення камерних термічних печей

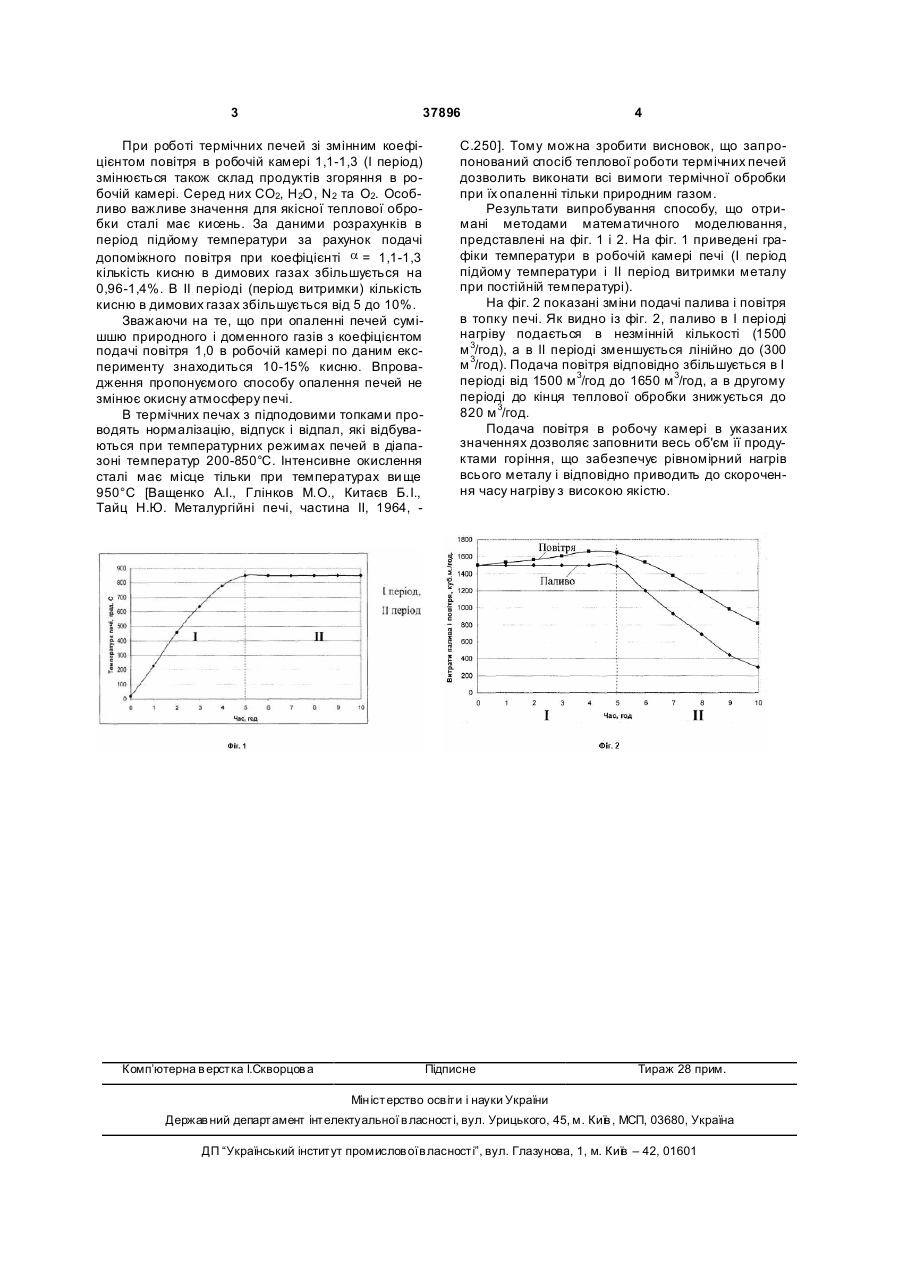

Спосіб опалення камерних термічних печей з підподовими топками, що включає спалення суміші природного газу (палива) і повітря, який відрізняється тим, що в період підйому температури опалення проводять з коефіцієнтом витрати повітря 1,1-1,3, а в період стабілізації температури - з перемінним коефіцієнтом від 1,3 до 2,0. (19) (21) u200809590 (22) 22.07.2008 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) РЕВУН МИХАЙЛО ПАВЛОВИЧ, U A, КОВАЛЬОВ АНДРІЙ МИХАЙЛОВИЧ, UA, ЛЮТИЙ ОЛЕКСАНДР ПАВЛОВИЧ, UA, АНДРІЄНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, ДАНІШЕВСЬКИЙ ОЛЕКСІЙ АНДРІЙОВИЧ, UA 3 37896 При роботі термічних печей зі змінним коефіцієнтом повітря в робочій камері 1,1-1,3 (І період) змінюється також склад продуктів згоряння в робочій камері. Серед них СО2, H2O, N2 та О2. Особливо важливе значення для якісної теплової обробки сталі має кисень. За даними розрахунків в період підйому температури за рахунок подачі допоміжного повітря при коефіцієнті a = 1,1-1,3 кількість кисню в димових газах збільшується на 0,96-1,4%. В II періоді (період витримки) кількість кисню в димових газах збільшується від 5 до 10%. Зважаючи на те, що при опаленні печей сумішшю природного і доменного газів з коефіцієнтом подачі повітря 1,0 в робочій камері по даним експерименту знаходиться 10-15% кисню. Впровадження пропонуємого способу опалення печей не змінює окисну атмосферу печі. В термічних печах з підподовими топками проводять нормалізацію, відпуск і відпал, які відбуваються при температурних режимах печей в діапазоні температур 200-850°С. Інтенсивне окислення сталі має місце тільки при температурах ви ще 950°С [Ващенко А.І., Глінков М.О., Китаєв Б.І., Тайц Н.Ю. Металургійні печі, частина II, 1964, Комп’ютерна в ерстка І.Скворцов а 4 С.250]. Тому можна зробити висновок, що запропонований спосіб теплової роботи термічних печей дозволить виконати всі вимоги термічної обробки при їх опаленні тільки природним газом. Результати випробування способу, що отримані методами математичного моделювання, представлені на фіг. 1 і 2. На фіг. 1 приведені графіки температури в робочій камері печі (І період підйому температури і II період витримки металу при постійній температурі). На фіг. 2 показані зміни подачі палива і повітря в топку печі. Як видно із фіг. 2, паливо в І періоді нагріву подається в незмінній кількості (1500 м 3/год), а в II періоді зменшується лінійно до (300 м 3/год). Подача повітря відповідно збільшується в І періоді від 1500 м 3/год до 1650 м 3/год, а в другому періоді до кінця теплової обробки знижується до 820 м 3/год. Подача повітря в робочу камері в указаних значеннях дозволяє заповнити весь об'єм її продуктами горіння, що забезпечує рівномірний нагрів всього металу і відповідно приводить до скорочення часу нагріву з високою якістю. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
