Прилад для перекриття перегородок камерних печей для випалювання вуглецевих блоків

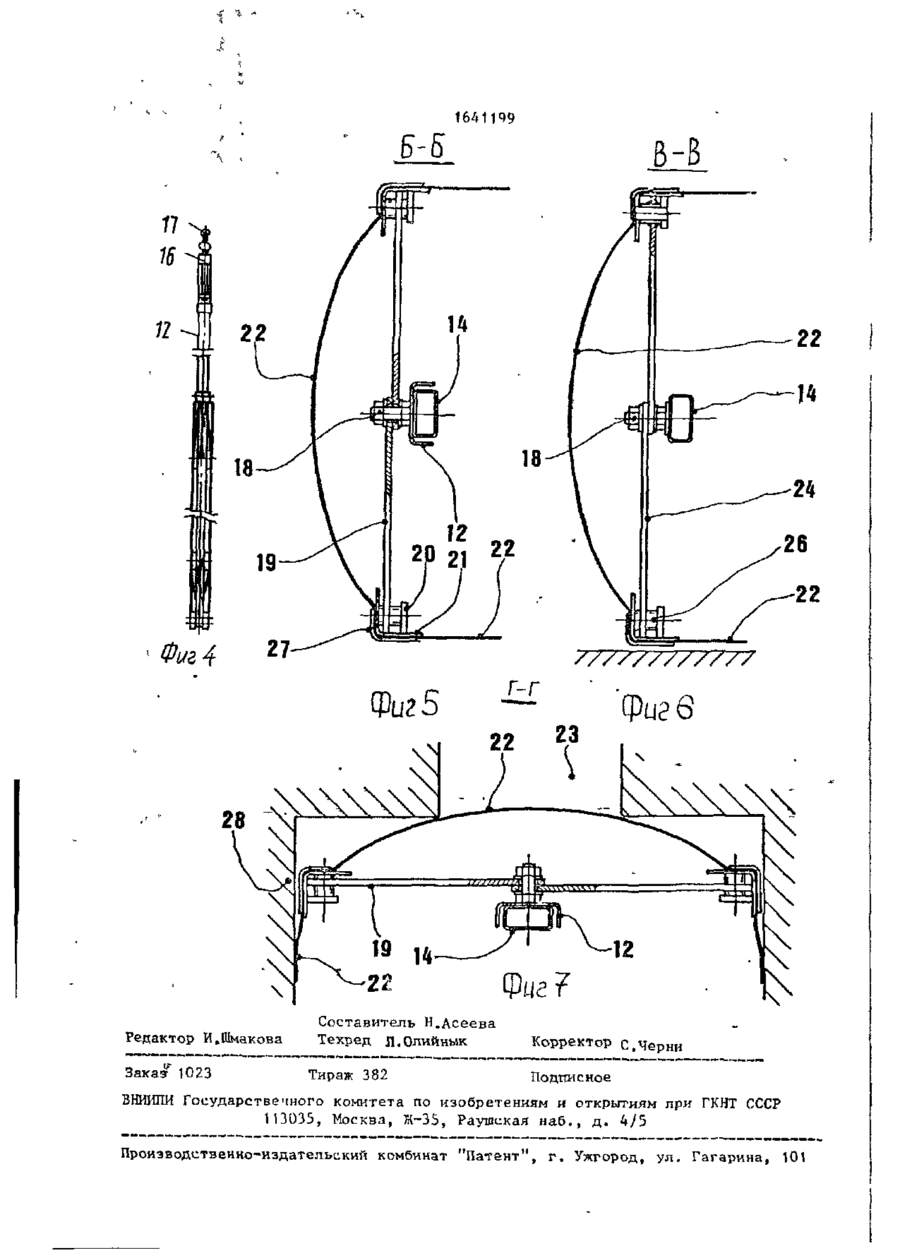

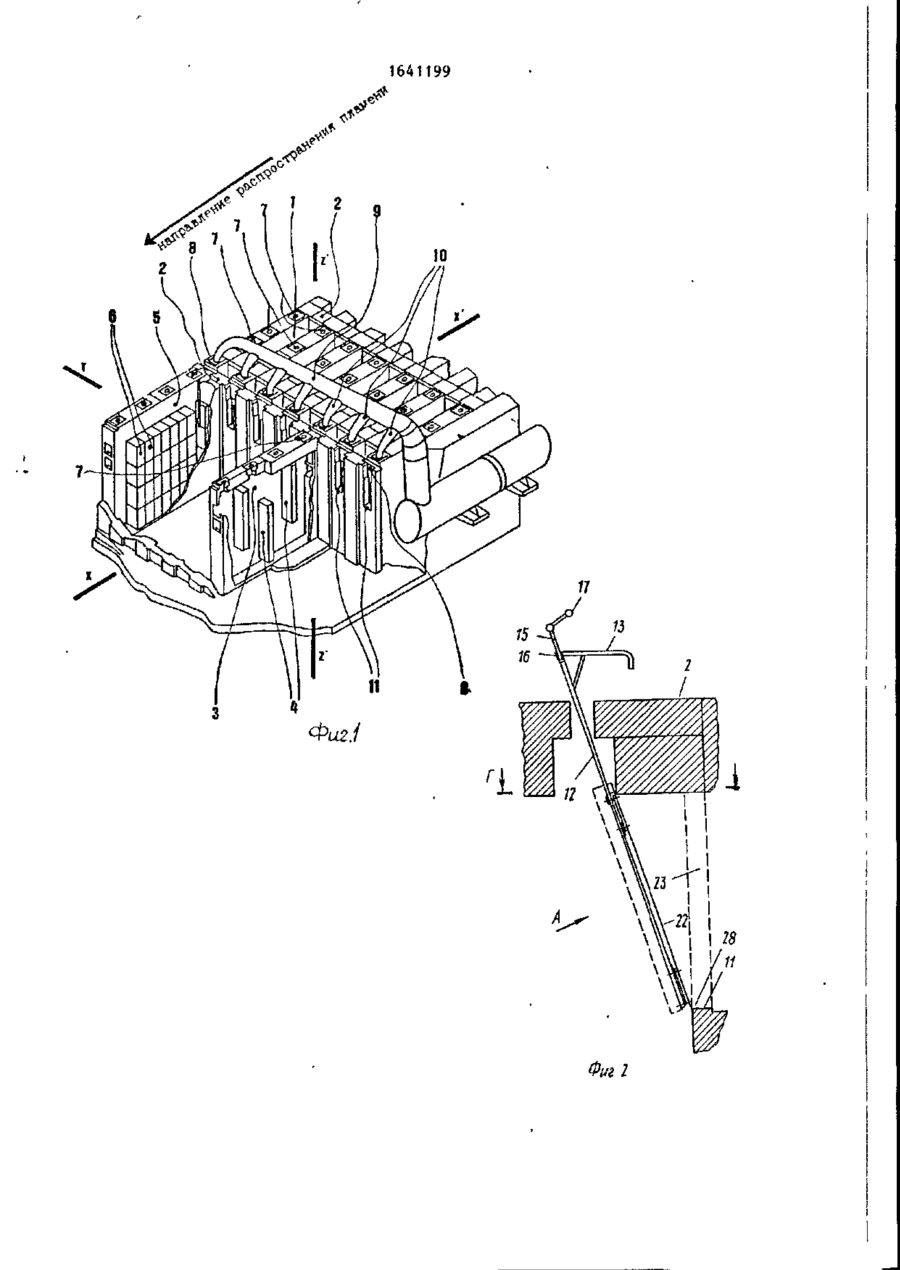

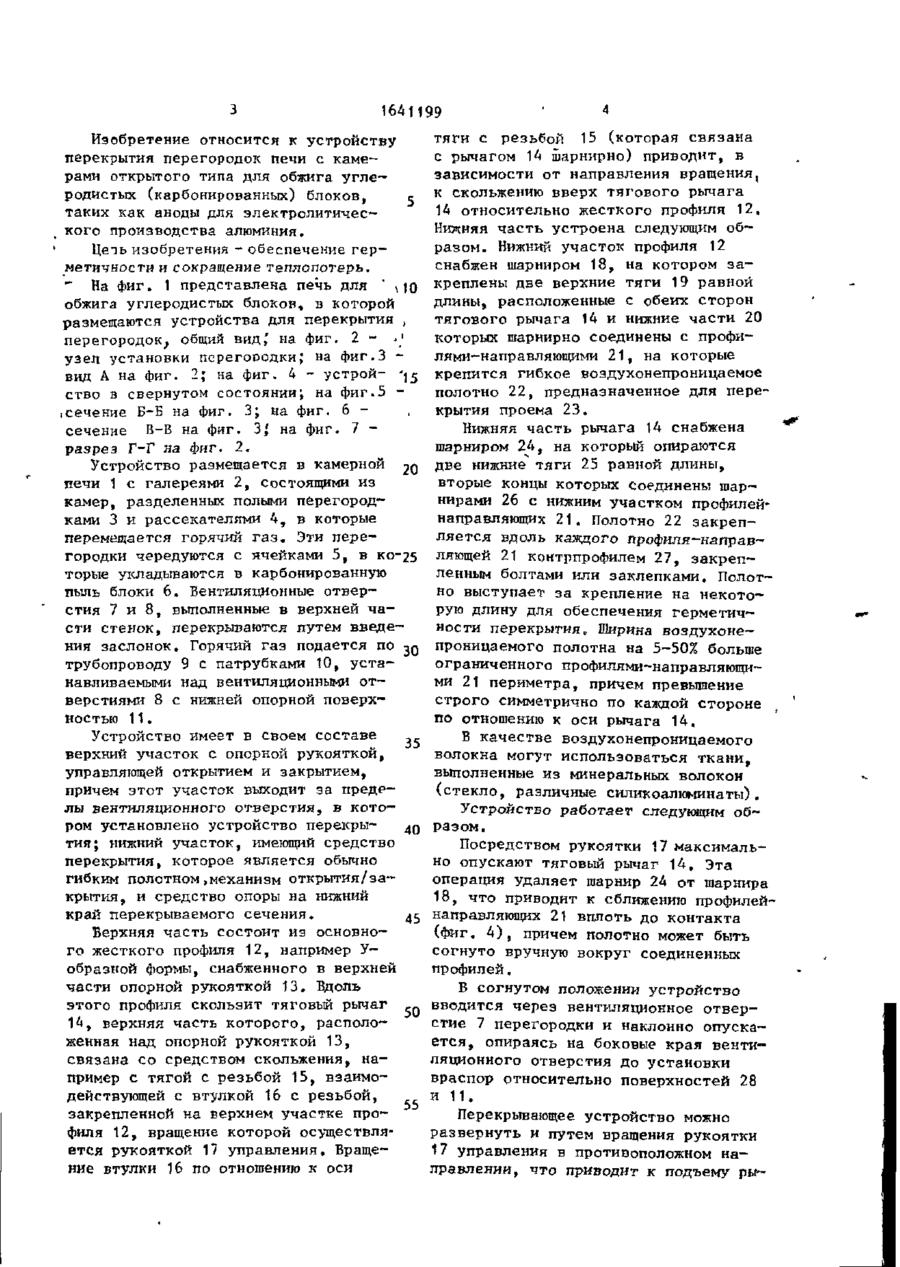

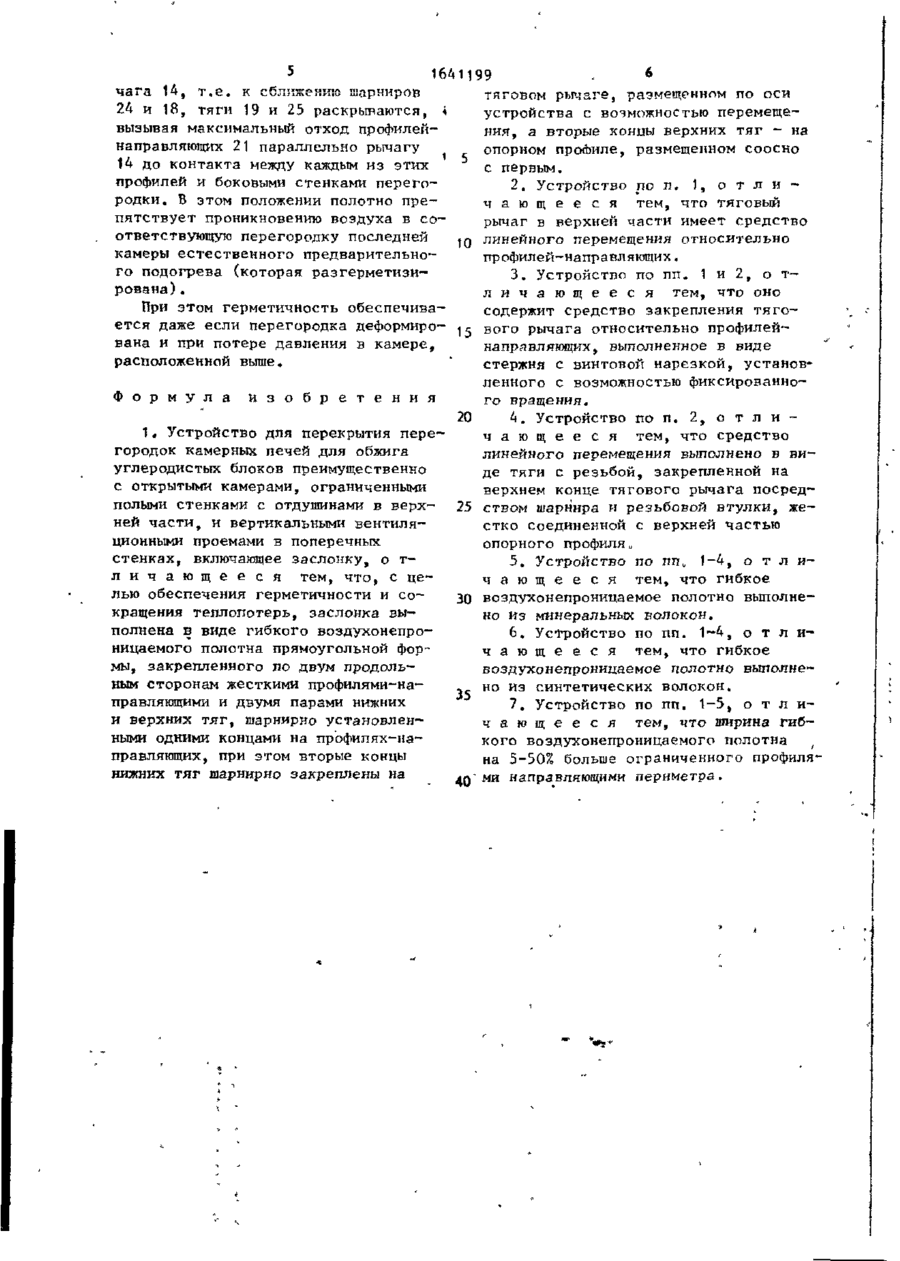

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (51)5 F 27 В 13/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР К ПАТЕНТУ (21) (22) (31) (32) (33) (46) 1 4355837/02 08.06.88 8708564 09.06.87 - * FK 07.04.91. Нкш. № 13 (71) Алюминиюм Пешинэ (FR) (72) Бернар Боффа и Кристиан Дрекер (FR) (53) 66.041.9(088.8) (56) Патент Англии № 2129918, кл. F 27 В 13/00, опублико 28.05.84. (54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ ПЕРЕГОРОДОК КАМЕРНЫХ ПЕ^ЕЙ ДЛЯ ОБЖИГА УГЛЕРОДИСТЫХ БЛОКОВ (57) "Изобретение относится к устройству перекрытия для печи камерного типа с поворотом пламени, предназначенному для прерывания циркуляции воздуха между каждой из нагреваемых перегородок одной камеры и соответствующими перегородками смежной камерые Цель изобретения - обеспечение герметичности и сокращение теплопотерь. Камеры печи отделены друг от друга перегородками, а каждая перегородка имеет в верхней части множество вентиляционных отверстий. Устройство имеет в своем составе гибкое воздухонепроницаемое полотно 22, прямоугольной формы, которое крепится по каждой из двух противоположно расположенных сторон жестким профилем-направляющи— ми 21. Эти два профиля связаны на конеч-, ных участках двумя парами тяг 19, 26, закрепленными шарнирно с одной стороны на каждом профиле, а с другой стороны в точке их соединения 18, 24, причем первое шарнирное соединение 18 располагается на основном профиле 12, а второе шарнирное соединение 24 располагается на тяговом рычаге 14, линейно перемещающемся вдоль основного профиля. Устройство обеспечивает герметичность при деформировании перегородки и при потере давления в камере. 6 з.п. ф-лы, 7 ил. Вид А 16 п п 18 ь1 19 т\ -L 20 20 •14 21 25 26 А Фиг З со со ы 1641199 Изобретение относится к устройству перекрытия перегородок печи с камерами открытого типа для обжига углеродистых (карбонированных) блоков, таких как аноды для электролитического производства алюминия. Цепь изобретения - обеспечение герметичности и сокращение теплопотерь. На фиг. 1 представлена печь для " X обжига углеродистых блоков, в которой размещаются устройства для перекрытия перегородок, общий вид; на фиг. 2 - • узел установки перегородки; на фиг.З вид А на фиг. 2; на фиг. 4 - устройство в свернутом состоянии; на фиг.5 ,сеченне Б-Б на фиг. 3; на фиг. 6 сечение В-В на фиг. 3/ на фиг. 7 разрез Г-Г на фиг. 2. Устройство размещается в камерной 20 печи 1 с галереями 2, состоящими из камер, разделенных полыми перегородками 3 и рассекателями 4, в которые перемещается горячий газ. Эти перегородки чередуются с ячейками 5, в ко-25 торые укладываются в карбонированную пыль блоки 6. Вентиляционные отверстия 7 и 8, выполненные в верхней части стенок, перекрываются путем введения заслонок. Горячий газ подается по 30 трубопроводу 9 с патрубками 10, устанавливаемыми над вентиляционными отверстиями 8 с нижней опорной поверхностью 11. Устройство имеет в своем составе 35 верхний участок с опорной рукояткой, управляющей открытием и закрытием, причем этот участок выходит за предрлы вентиляционного отверстия, в котором установлено устройство перекры40 тия; нижний участок, имеющий средство перекрытия, которое является обычно гибким полотном^механизм открытия/закрытия, и средство опоры на нижний край перекрываемого сечения. 45 Верхняя часть состоит из основного жесткого профиля 12, например Уобразной формы, снабженного в верхней части опорной рукояткой 13. Вдоль этого профиля скользит тяговый рычаг 50 14, верхняя часть которого, расположенная над опорной рукояткой 13, связана со средством скольжения, например с тягой с резьбой 15, взаимодействующей с втулкой 16 с резьбой, закрепленной на верхнем участке про- 55 филя 12, вращение которой осуществляется рукояткой 17 управления. Вращение втулки 16 по отношению к оси тяги с резьбой 15 (которая связана с рычагом 14 шарнирно) приводит, в зависимости от направления вращения, к скольжению вверх тягового рычага 14 относительно жесткого профиля 12, Нижняя часть устроена следующим образом. Нижний участок профиля 12 снабжен шарниром 18, на котором закреплены две верхние тяги 19 равной длины, расположенные с обеих сторон тягового рычага 14 и нижние части 20 которых шарнирно соединены с профилями-направляющими 21, на которые крепится гибкое воздухонепроницаемое полотно 22, предназначенное для перекрытия проема 23. Нижняя часть рычага 14 снабжена шарниром 24, на который опираются две нижние тяги 25 равной длины, вторые концы которых соединены шарнирами 26 с нижним участком профилейнаправляющих 21. Полотно 22 закрепляется вдоль каждого профиля-направляющей 21 контрпрофилем 27, закрепленным болтами или заклепками. Полотно выступает за креплениена некоторую длину для обеспечения герметичности перекрытия. Ширина воздухонепроницаемого полотна на 5-50% больше ограниченного профилями-направляющими 21 периметра, причем превышение строго симметрично по каждой стороне по отношению к оси рычага 14. В качестве воздухонепроницаемого волокна могут использоваться ткани, выполненные из минеральных волокон (стекло, различные силикоалюминаты). Устройство работает следующим образом. Посредством рукоятки 17 максимально опускают тяговый рычаг 14, Эта операция удаляет шарнир 24 от шарнира 18, что приводит к сближению профилейнаправляющих 21 вплоть до контакта (фиг, 4 ) , причем полотно может быть согнуто вручную вокруг соединенных профилей. В согнутом положении устройство вводится через вентиляционное отверстие 7 перегородки и наклонно опускается, опираясь на боковые края вентиляционного отверстия до установки враспор относительно поверхностей 28 и 11, Перекрывающее устройство можно развернуть и путем вращения рукоятки 17 управления в противоположном направлении, что приводит к подъему ры 5 16411 99 чага 14, т.е. к сближению шарниров размещенном по оси тя:'ОБОЇ 24 и 18, тяги 19 и 25 раскрываются, • устройства с возможностью перемещевызывая максимальный отход профилейния, а вторые концы верхних тяг - на направляющих 21 параллельно рычагу опорном пробиле, размещенном соосно 14 до контакта между каждым из этих с первым. профилей и боковыми стенками перего2. Устройство по п. 1, о т л и родки. Б этом положении полотно преч а ю щ е е с я тем, что тяговый пятствует проникновению воздуха в сорычаг в верхней части имеет средство ответствующую перегородку последней линейного перемещения относительно камеры естественного предварительно- 10 профилей-направляющих. го подогрева (которая разгерметизи3. Устройство по пп. 1 и 2, о т рована) . л и ч а ю щ е е с я тем, что оно При этом герметичность обеспечивасодержит средство закрепления тягоется даже если перегородка деформиро- ,с вого рычага относительно профилейвана и при потере давления в камере, направляющих, выполненное в виде расположенной выше. стержня с винтовой нарезкой, установленного с возможностью фиксированноФ о р м у л а и з о б р е т е н и я го вращения. 20 4. Устройство по п. 2, о т л и 1« Устройство для перекрытия переч а ю щ е е с я тем, что средство городок камерных печей для обжига линейного перемещения выполнено в виуглеродистых блоков преимущественно де тяги с резьбой, закрепленной на с открытыми камерами, ограниченными верхнем конце тягового рычага посредполыми стенками с отдушинами в верх- 25 ством шарнира и резьбовой втулки, женей части, и вертикальными вентилястко соединенной с верхней частью ционными проемами в поперечных опорного профиля„ стенках, включающее заслонку, о т5. Устройство по пл„ 1-4, о т л и л и ч а ю щ е е с я тем, что, с цеч а ю щ е е с я тем, что гибкое лью обеспечения герметичности и со30 воздухонепроницаемое полотно выполнекращения теплопотерь, заслонка выно из минеральных волокон. полнена в виде гибкого воздухонепро6. Устройство по пп. 1-4, о т л иницаемого полотна прямоугольной форч а ю щ е е с я тем, что гибкое мы, закрепленного по двум продольвоздухонепроницаемое полотно выполненым сторонам жесткими профилями-нано из синтетических волокон, 35 правляющими и двумя парами нижних 7. Устройство по пп. 1-5, о т л и и верхних тяг, шарнирно установленч а ю щ е е с я тем, что ширина гибными одними концами на профилях-накого воздухонепроницаемого полотна t правляющих, при этом вторые концы на 5-50% больше ограниченного профилянижних тяг шарнирно закреплены на ' ми направляющими периметра. 40 1641199 10 Фиг I Б-Б Фиг 4 1641199 В-В Z7 Фиг 5 Г-Г Фиг 6 28 ~\ Фиг? \ Редактор И.Шмакова 1023 Составитель Н.Асеева Техред Л.Олийнык Тираж 382 Корректор С.Черни Подписное ВНИИПИ Государствечного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
