Спосіб одержання гідрофільних полімерів

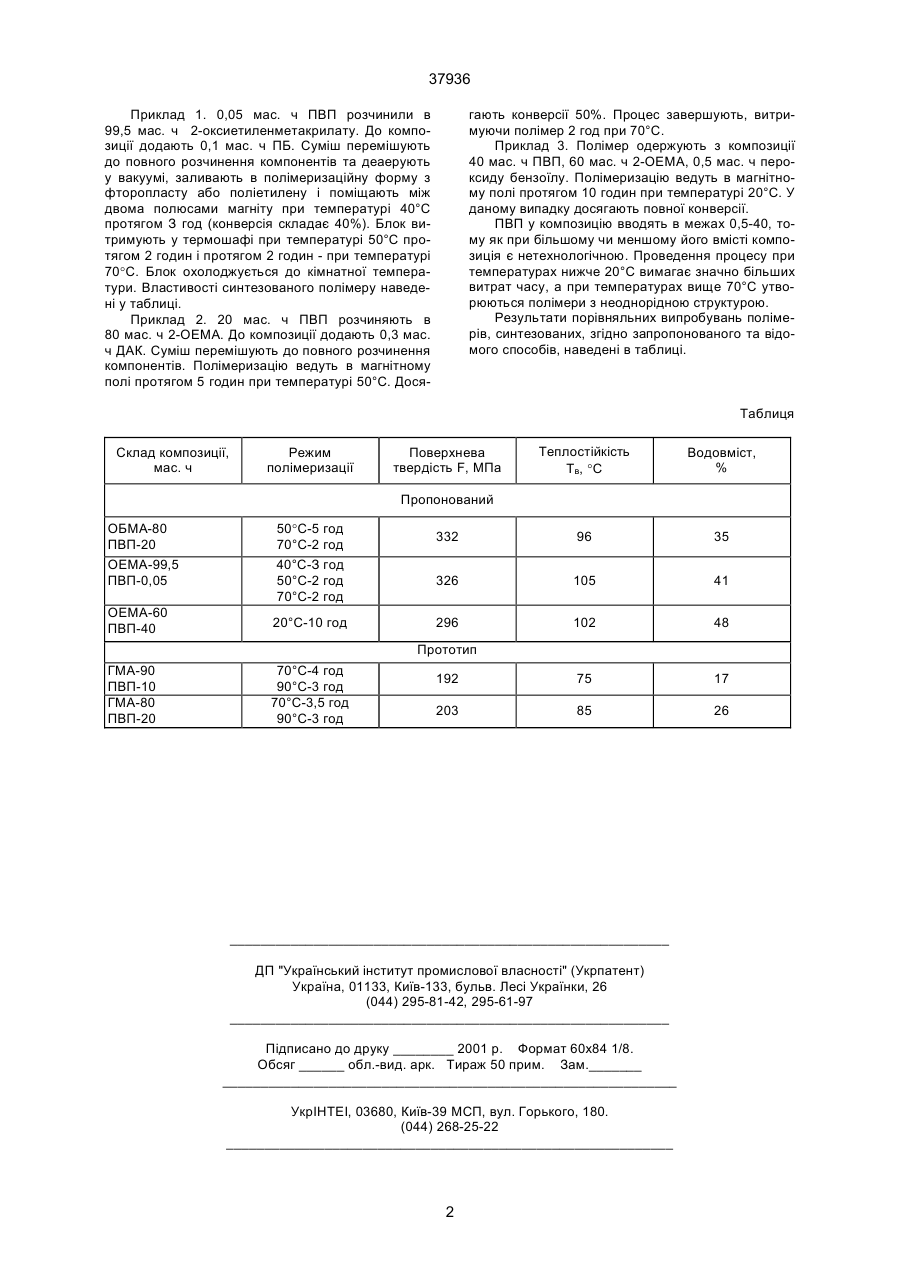

Спосіб одержання гідрофільних полімерів полімеризацією ефірів метакрилової кислоти з полівінілпіролідоном в присутності ініціаторів радикальної полімеризації, який відрізняється тим, що полімеризацію здійснюють при температурі 2070°С в магнітному полі протягом 3-10 год при мас. співвідношенні оксіетиленметакрилат (ОЕМА): :полівінілпіролідон (ПВП) - 60... 99,5: 0,05... 40. (19) (21) 2000052581 (22) 05.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Суберляк Олег Володимирович, Скорохода Володимир Йосипович, Бенедик Наталія Борисівна, Яремкевич Святослав Костянтинович (73) Державний університет "Львівська політехніка" 37936 Приклад 1. 0,05 мас. ч ПВП розчинили в 99,5 мас. ч 2-оксиетиленметакрилату. До композиції додають 0,1 мас. ч ПБ. Суміш перемішують до повного розчинення компонентів та деаерують у вакуумі, заливають в полімеризаційну форму з фторопласту або поліетилену і поміщають між двома полюсами магніту при температурі 40°С протягом З год (конверсія складає 40%). Блок витримують у термошафі при температурі 50°С протягом 2 годин і протягом 2 годин - при температурі 70°С. Блок охолоджується до кімнатної температури. Властивості синтезованого полімеру наведені у таблиці. Приклад 2. 20 мас. ч ПВП розчиняють в 80 мас. ч 2-ОЕМА. До композиції додають 0,3 мас. ч ДАК. Суміш перемішують до повного розчинення компонентів. Полімеризацію ведуть в магнітному полі протягом 5 годин при температурі 50°С. Дося гають конверсії 50%. Процес завершують, витримуючи полімер 2 год при 70°С. Приклад 3. Полімер одержують з композиції 40 мас. ч ПВП, 60 мас. ч 2-ОЕМА, 0,5 мас. ч пероксиду бензоїлу. Полімеризацію ведуть в магнітному полі протягом 10 годин при температурі 20°С. У даному випадку досягають повної конверсії. ПВП у композицію вводять в межах 0,5-40, тому як при більшому чи меншому його вмісті композиція є нетехнологічною. Проведення процесу при температурах нижче 20°С вимагає значно більших витрат часу, а при температурах вище 70°С утворюються полімери з неоднорідною структурою. Результати порівняльних випробувань полімерів, синтезованих, згідно запропонованого та відомого способів, наведені в таблиці. Таблиця Склад композиції, мас. ч Режим полімеризації Теплостійкість Тв, °С Водовміст, % 332 96 35 326 105 41 296 102 48 192 75 17 203 85 26 Поверхнева твердість F, МПа Пропонований ОБМА-80 ПВП-20 ОЕМА-99,5 ПВП-0,05 50°С-5 год 70°С-2 год 40°С-З год 50°С-2 год 70°С-2 год ОЕМА-60 ПВП-40 20°С-10 год ГМА-90 ПВП-10 ГМА-80 ПВП-20 70°С-4 год 90°С-3 год 70°С-3,5 год 90°С-3 год Прототип __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
