Формувач ясен для зубного імплантата

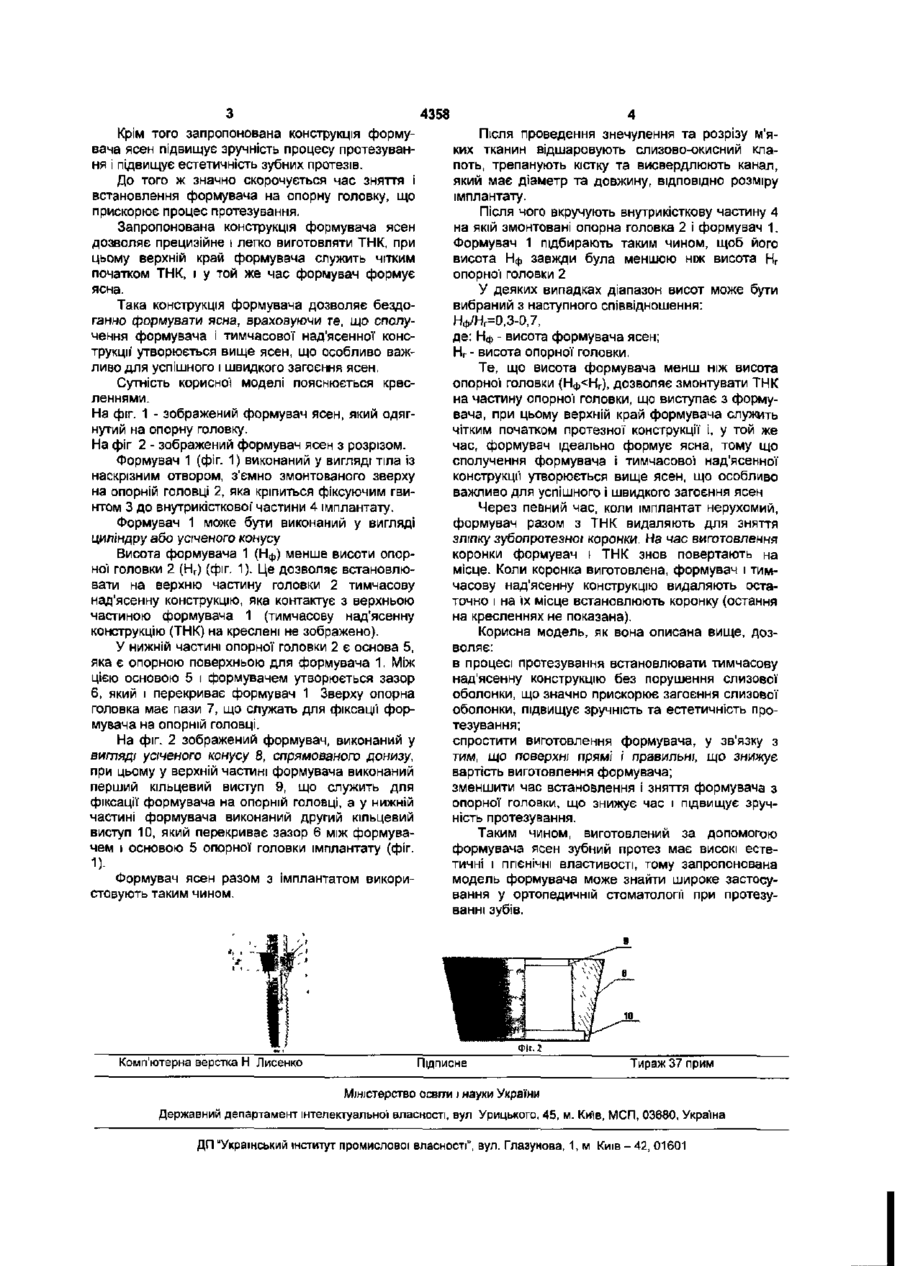

1 Формувач ясен для зубного імплантата з опорною головкою, виконаний у вигляді тіла із наскрізним отвором, для можливого встановлення його на опорній головці зубного імплантата, який відрізняється тим, що він виконаний з висотою, меншою, ніж висота опорної головки, з можливістю встановлення на формувачі тимчасової над'ясенної конструкції 2. Формувач за п. 1, який відрізняється тим, що його тіло із наскрізним отвором виконане у вигляді циліндра або зрізаного конуса, спрямованого донизу, при цьому у верхній частині тіла виконаний перший кільцевий виступ, що служить для фіксації тіла на опорній головці, а у нижній частині тіла виконаний другий кільцевий виступ, який перекриває зазор між тілом і основою опорної головки імплантата. Корисна модель відноситься до медицини, а саме, до ортопедичної стоматології, і призначена для використання при протезуванні зубів за допомогою імплантатів. Відомий формувач ясен, який з'ємно змонтований зверху на опорній головці (см. Система дентальних імплантатів RADIX - каталог фірми "Проекція", Білорусь, м. Мінськ, 1998р.). Недоліком даного формувача ясен є те, що висота формувача і висота опорної" головки практично рівні, що не забезпечує можливості встановлення на опорну головку тимчасової над'ясенної конструкції (ТНК). Найбільш близьким за технічною сутністю і результатом, що досягається, до формувача, який пропонується, є формувач ясен, що виконаний у вигляді кільця, з'ємно змонтованого зверху на опорній головці імплантату, при цьому опорна головка зовні має елементи кріплення (різьбу) для встановлення і знімання формувача ясен, усередині якого є різьба для нагвинчування і згвинчування формувача з опорної головки Імплантату (див патент РФ № 2202981, кл. А61С8/00, опубл. 27 04.2003) Даний формувач ясен має наступні недоліки: неможливість встановлення тимчасової' ясенної конструкції на опорну головку через практично однакову висоту формувача і опорної головки, що погіршує функціональні можливості, зручність та естетичність процесу протезування; складність у виготовлені формувача ясен, у зв'язку з тим, що його бокова поверхня повинна мати випуклий профіль, а внутрішня поверхня повинна мати угнутий профіль, що переходить у циліндри чний отвір з різьбою, що підвищує вартість виготовлення формувача; тривалість зняття та встановлення формувача на опорну головку, що збільшує час процесу протезування; В основу корисної моделі поставлена задача створення формувача ясен, який змонтований на опорній головці, таким чином, що з'являється можливість встановлення на формувач ясен тимчасової над'ясенної конструкції. Вирішення цієї задачі досягається тим, що у формувача ясен, для зубного Імплантату з опорною головкою, виконаного у вигляді тіла із наскрізним отвором, для можливого встановлення його на опорній головці зубного імплантату, відповідно до корисної моделі, формувач виконаний з висотою, меншою ніж висота опорної головки, з можливістю встановлення на формувачі тимчасової над'ясенної' конструкції. Крім того, формувач ясен виконаний у вигляді циліндру або усіченого конуса, спрямованого донизу, при цьому у верхній частині формувача виконаний перший кільцевий виступ для фіксацн формувача на опорній головці зубного імплантату, а у нижній частині формувача виконаний другий кільцевий виступ, який перекриває зазор між формувачем і основою опорної головки імплантату. Сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє в процесі протезування робити тимчасову над'ясенну конструкцію (ТНК) без порушення слизової, що суттєво прискорює загоєння слизової оболонки і скорочує час процесу протезування. 00 ю со 4358 Крім того запропонована конструкція формувача ясен підвищує зручність процесу протезування і підвищує естетичність зубних протезів. До того ж значно скорочується час зняття і встановлення формувача на опорну головку, що прискорює процес протезування. Запропонована конструкція формувача ясен дозволяє прецизійне і легко виготовляти ТНК, при цьому верхній край формувача служить чітким початком ТНК, і у той же час формувач формує ясна. Така конструкція формувача дозволяє бездоганно формувати ясна, враховуючи те, що сполучення формувача і тимчасової над'ясенної конструкції утворюється вище ясен, що особливо важливо для успішного і швидкого загоєння ясен. Сутність корисної моделі пояснюється кресленнями. На фіг. 1 - зображений формувач ясен, який одягнутий на опорну головку. На фіг 2 - зображений формувач ясен з розрізом. Формувач 1 (фіг. 1) виконаний у вигляді тіла із наскрізним отвором, з'ємно змонтованого зверху на опорній головці 2, яка кріпиться фіксуючим гвинтом 3 до внутри кістково і частини 4 імплантату. Формувач 1 може бути виконаний у вигляді циліндру або усіченого конусу Висота формувача 1 (Нф) менше висоти опорної головки 2 (Нг) (фіг. 1). Це дозволяє встановлювати на верхню частину головки 2 тимчасову над'ясенну конструкцію, яка контактує з верхньою частиною формувача 1 (тимчасову над'ясенну конструкцію (ТНК) на креслені не зображено). У нижній частині опорної головки 2 є основа 5, яка є опорною поверхньою для формувача 1. Між цією основою 5 і формувачем утворюється зазор 6, який і перекриває формувач 1 Зверху опорна головка має пази 7, що служать для фіксації формувача на опорній головці. На фіг. 2 зображений формувач, виконаний у вигляд; усіченого конусу 8, спрямованого донизу, при цьому у верхній частині формувача виконаний перший кільцевий виступ 9, що служить для фіксації формувача на опорній головці, а у нижній частині формувача виконаний другий кільцевий виступ 10, який перекриває зазор 6 між формувачем і основою 5 опорної головки імплантату (фіг. 1)Формувач ясен разом з імплантатом використовують таким чином. Після проведення знечулення та розрізу м'яких тканин відшаровують слизово-окисний клапоть, трепанують кістку та висвердлюють канал, який має діаметр та довжину, ВІДПОВІДНО розміру імплантату. Після чого вкручують внутри кісткову частину 4 на якій змонтовані опорна головка 2 і формувач 1. Формувач 1 підбирають таким чином, щоб його висота Нф завжди була меншою ніж висота Нг опорної головки 2 У деяких випадках діапазон висот може бути вибраний з наступного співвідношення: Нф/Нг=0,3-0,7, де: Нф - висота формувача ясен; Нг - висота опорної головки. Те, що висота формувача менш ніж висота опорної головки (Нф
