Просочувальна полімерна композиція

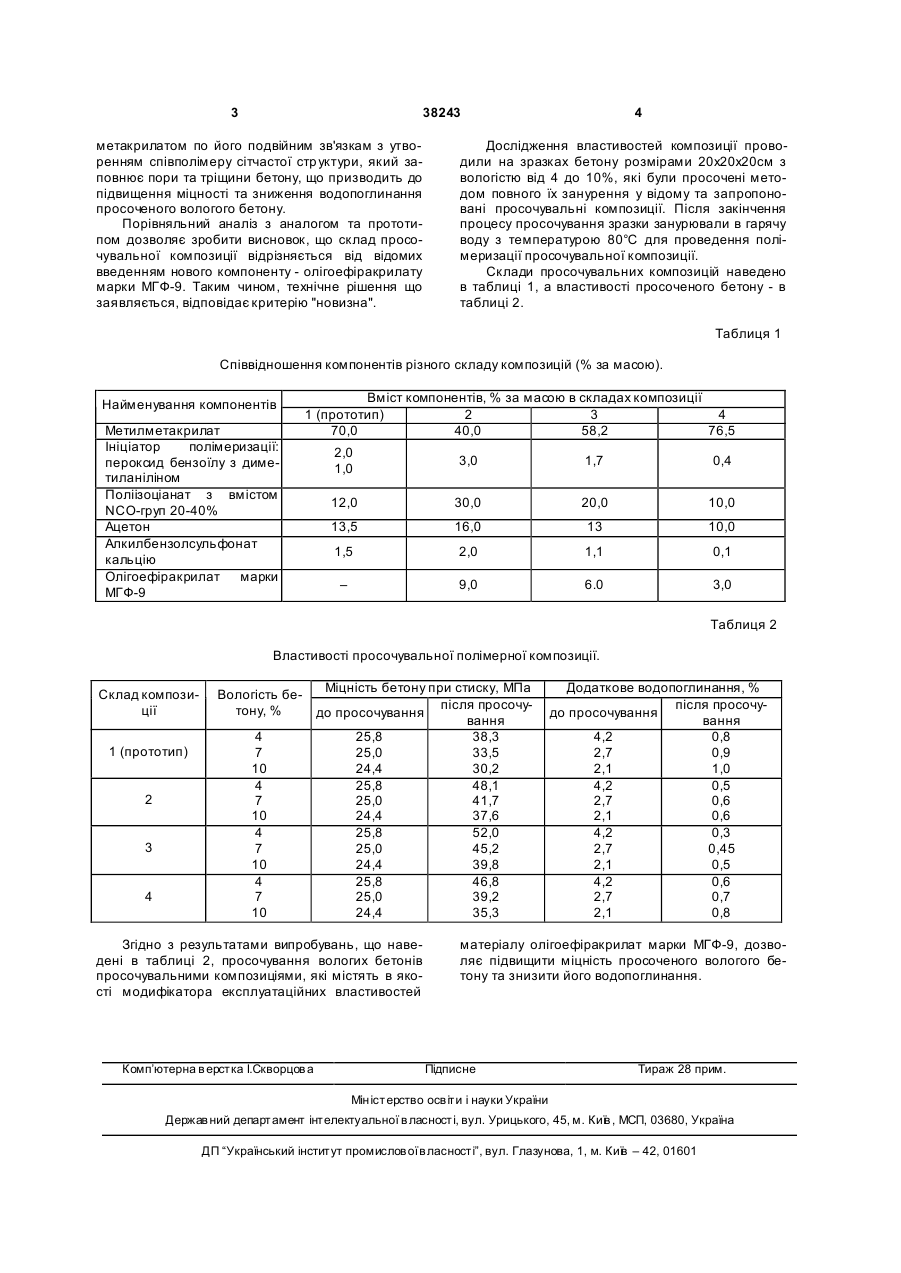

Просочувальна полімерна композиція для ремонту залізобетонних конструкцій, яка містить метилметакрилат, ініціатор полімеризації, поліізоціанат з вмістом 20-40 % груп NCO-, ацетон, алкілбензолсульфонат кальцію, яка відрізняється 3 38243 метакрилатом по його подвійним зв'язкам з утворенням співполімеру сітчастої стр уктури, який заповнює пори та тріщини бетону, що призводить до підвищення міцності та зниження водопоглинання просоченого вологого бетону. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що склад просочувальної композиції відрізняється від відомих введенням нового компоненту - олігоефіракрилату марки МГФ-9. Таким чином, технічне рішення що заявляється, відповідає критерію "новизна". 4 Дослідження властивостей композиції проводили на зразках бетону розмірами 20х20х20см з вологістю від 4 до 10%, які були просочені методом повного їх занурення у відому та запропоновані просочувальні композиції. Після закінчення процесу просочування зразки занурювали в гарячу воду з температурою 80°С для проведення полімеризації просочувальної композиції. Склади просочувальних композицій наведено в таблиці 1, а властивості просоченого бетону - в таблиці 2. Таблиця 1 Співвідношення компонентів різного складу композицій (% за масою). Найменування компонентів Метилметакрилат Ініціатор полімеризації: пероксид бензоїлу з диметиланіліном Поліізоціанат з вмістом NCO-груп 20-40% Ацетон Алкилбензолсульфонат кальцію Олігоефіракрилат марки МГФ-9 Вміст компонентів, % за масою в складах композиції 1 (прототип) 2 3 4 70,0 40,0 58,2 76,5 2,0 1,0 3,0 1,7 0,4 12,0 30,0 20,0 10,0 13,5 16,0 13 10,0 1,5 2,0 1,1 0,1 – 9,0 6.0 3,0 Таблиця 2 Властивості просочувальної полімерної композиції. Склад композиції 1 (прототип) 2 3 4 Вологість бетону, % 4 7 10 4 7 10 4 7 10 4 7 10 Міцність бетону при стиску, МПа після просочудо просочування вання 25,8 38,3 25,0 33,5 24,4 30,2 25,8 48,1 25,0 41,7 24,4 37,6 25,8 52,0 25,0 45,2 24,4 39,8 25,8 46,8 25,0 39,2 24,4 35,3 Згідно з результатами випробувань, що наведені в таблиці 2, просочування вологих бетонів просочувальними композиціями, які містять в якості модифікатора експлуатаційних властивостей Комп’ютерна в ерстка І.Скворцов а Додаткове водопоглинання, % після просочудо просочування вання 4,2 0,8 2,7 0,9 2,1 1,0 4,2 0,5 2,7 0,6 2,1 0,6 4,2 0,3 2,7 0,45 2,1 0,5 4,2 0,6 2,7 0,7 2,1 0,8 матеріалу олігоефіракрилат марки МГФ-9, дозволяє підвищити міцність просоченого вологого бетону та знизити його водопоглинання. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
