Полімерна композиція

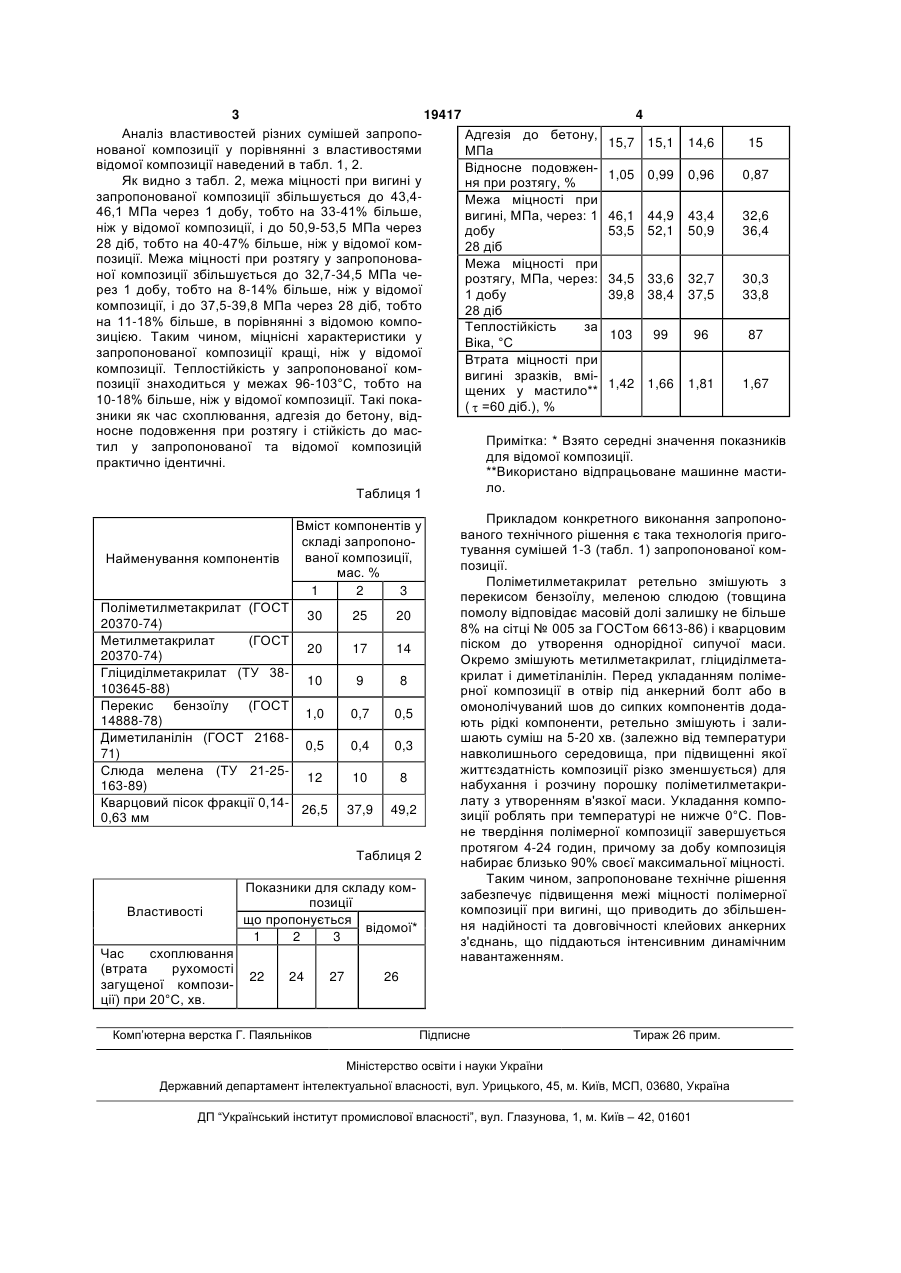

Полімерна композиція, що включає поліметилметакрилат, метилметакрилат, перекис бензоїлу, 3 19417 4 Аналіз властивостей різних сумішей запропоАдгезія до бетону, 15,7 15,1 14,6 15 нованої композиції у порівнянні з властивостями МПа відомої композиції наведений в табл. 1, 2. Відносне подовжен1,05 0,99 0,96 0,87 Як видно з табл. 2, межа міцності при вигині у ня при розтягу, % запропонованої композиції збільшується до 43,4Межа міцності при 46,1 МПа через 1 добу, тобто на 33-41% більше, вигині, МПа, через: 1 46,1 44,9 43,4 32,6 ніж у відомої композиції, і до 50,9-53,5 МПа через добу 53,5 52,1 50,9 36,4 28 діб, тобто на 40-47% більше, ніж у відомої ком28 діб позиції. Межа міцності при розтягу у запропоноваМежа міцності при ної композиції збільшується до 32,7-34,5 МПа черозтягу, МПа, через: 34,5 33,6 32,7 30,3 рез 1 добу, тобто на 8-14% більше, ніж у відомої 1 добу 39,8 38,4 37,5 33,8 композиції, і до 37,5-39,8 МПа через 28 діб, тобто 28 діб на 11-18% більше, в порівнянні з відомою компоТеплостійкість за 103 99 96 87 зицією. Таким чином, міцнісні характеристики у Віка, °С запропонованої композиції кращі, ніж у відомої Втрата міцності при композиції. Теплостійкість у запропонованої комвигині зразків, вмі1,42 1,66 1,81 1,67 позиції знаходиться у межах 96-103°С, тобто на щених у мастило** 10-18% більше, ніж у відомої композиції. Такі пока( =60 діб.), % зники як час схоплювання, адгезія до бетону, відносне подовження при розтягу і стійкість до масПримітка: * Взято середні значення показників тил у запропонованої та відомої композицій для відомої композиції. практично ідентичні. **Використано відпрацьоване машинне мастило. Таблиця 1 Найменування компонентів Вміст компонентів у складі запропонованої композиції, мас. % 1 2 3 Поліметилметакрилат (ГОСТ 30 20370-74) Метилметакрилат (ГОСТ 20 20370-74) Гліциділметакрилат (ТУ 3810 103645-88) Перекис бензоїлу (ГОСТ 1,0 14888-78) Диметиланілін (ГОСТ 21680,5 71) Слюда мелена (ТУ 21-2512 163-89) Кварцовий пісок фракції 0,1426,5 0,63 мм 25 20 17 14 9 8 0,7 0,5 0,4 0,3 10 8 37,9 49,2 Таблиця 2 Властивості Час схоплювання (втрата рухомості загущеної композиції) при 20°С, хв. Показники для складу композиції що пропонується відомої* 1 2 3 22 24 Комп’ютерна верстка Г. Паяльніков 27 Прикладом конкретного виконання запропонованого технічного рішення є така технологія приготування сумішей 1-3 (табл. 1) запропонованої композиції. Поліметилметакрилат ретельно змішують з перекисом бензоїлу, меленою слюдою (товщина помолу відповідає масовій долі залишку не більше 8% на сітці № 005 за ГОСТом 6613-86) і кварцовим піском до утворення однорідної сипучої маси. Окремо змішують метилметакрилат, гліциділметакрилат і диметіланілін. Перед укладанням полімерної композиції в отвір під анкерний болт або в омонолічуваний шов до сипких компонентів додають рідкі компоненти, ретельно змішують і залишають суміш на 5-20 хв. (залежно від температури навколишнього середовища, при підвищенні якої життєздатність композиції різко зменшується) для набухання і розчину порошку поліметилметакрилату з утворенням в'язкої маси. Укладання композиції роблять при температурі не нижче 0°С. Повне твердіння полімерної композиції завершується протягом 4-24 годин, причому за добу композиція набирає близько 90% своєї максимальної міцності. Таким чином, запропоноване технічне рішення забезпечує підвищення межі міцності полімерної композиції при вигині, що приводить до збільшення надійності та довговічності клейових анкерних з'єднань, що піддаються інтенсивним динамічним навантаженням. 26 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
