Просочувальна полімерна композиція

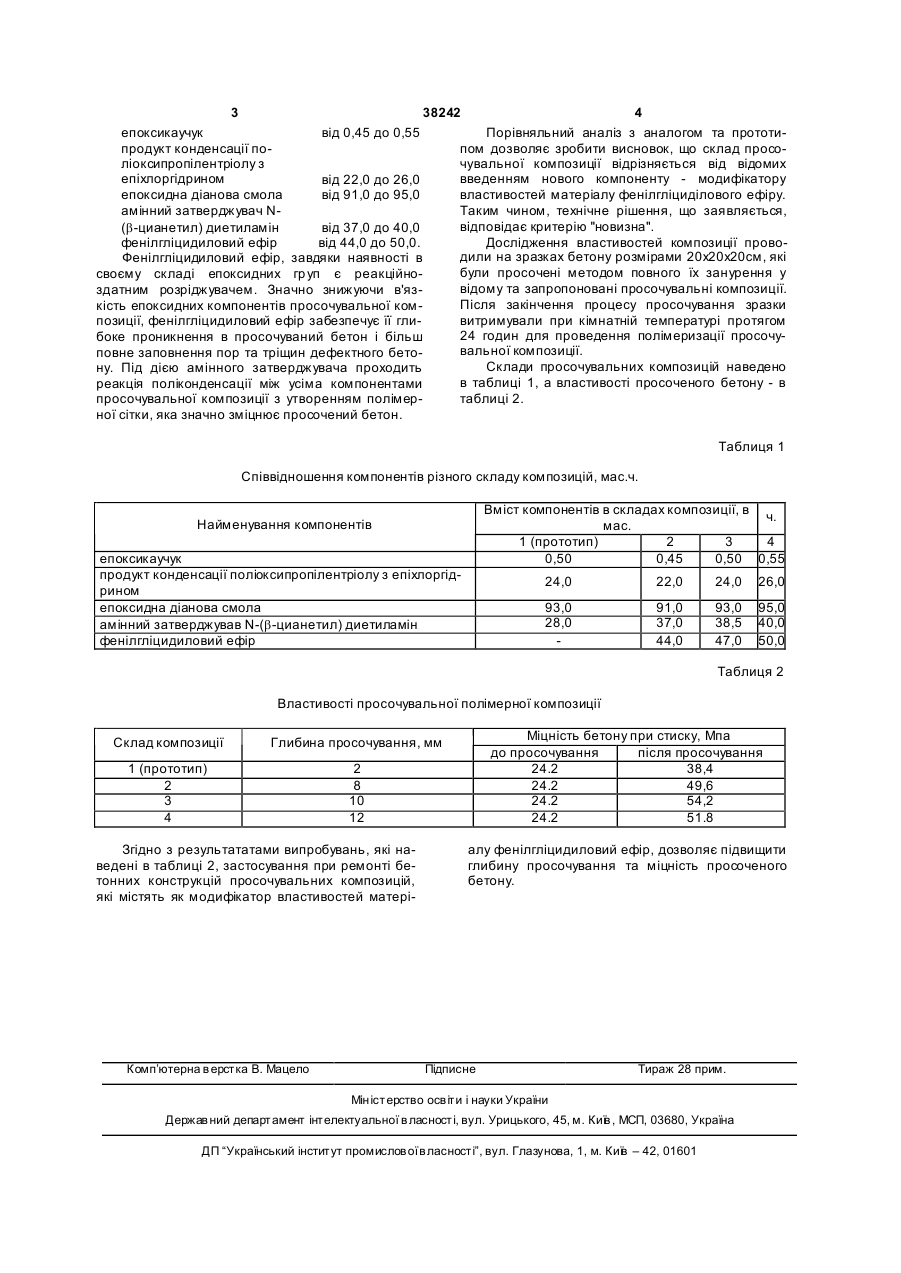

Просочувальна полімерна композиція для ремонту залізобетонних конструкцій, яка містить епоксикаучук, продукт конденсації поліоксипропілентріолу з епіхлоргідрином, епоксидну діанову смолу, амінний отверджувач N-(b-ціанетил) діети 3 38242 4 епоксикаучук від 0,45 до 0,55 Порівняльний аналіз з аналогом та прототипродукт конденсації попом дозволяє зробити висновок, що склад просоліоксипропілентріолу з чувальної композиції відрізняється від відомих епіхлоргідрином введенням нового компоненту - модифікатору від 22,0 до 26,0 епоксидна діанова смола від 91,0 до 95,0 властивостей матеріалу фенілгліциділового ефіру. амінний затверджувач NТаким чином, технічне рішення, що заявляється, відповідає критерію "новизна". (b-цианетил) диетиламін від 37,0 до 40,0 фенілгліцидиловий ефір від 44,0 до 50,0. Дослідження властивостей композиції проводили на зразках бетону розмірами 20х20х20см, які Фенілгліцидиловий ефір, завдяки наявності в були просочені методом повного їх занурення у своєму складі епоксидних гр уп є реакційновідому та запропоновані просочувальні композиції. здатним розріджувачем. Значно знижуючи в'язПісля закінчення процесу просочування зразки кість епоксидних компонентів просочувальної композиції, фенілгліцидиловий ефір забезпечує її гливитримували при кімнатній температурі протягом 24 годин для проведення полімеризації просочубоке проникнення в просочуваний бетон і більш вальної композиції. повне заповнення пор та тріщин дефектного бетоСклади просочувальних композицій наведено ну. Під дією амінного затверджувача проходить в таблиці 1, а властивості просоченого бетону - в реакція поліконденсації між усіма компонентами просочувальної композиції з утворенням полімертаблиці 2. ної сітки, яка значно зміцнює просочений бетон. Таблиця 1 Співвідношення компонентів різного складу композицій, мас.ч. Вміст компонентів в складах композиції, в ч. мас. 1 (прототип) 2 3 4 0,50 0,45 0,50 0,55 Найменування компонентів епоксикаучук продукт конденсації поліоксипропілентріолу з епіхлоргідрином епоксидна діанова смола амінний затверджував N-(b-цианетил) диетиламін фенілгліцидиловий ефір 24,0 22,0 24,0 26,0 93,0 28,0 91,0 37,0 44,0 93,0 38,5 47,0 95,0 40,0 50,0 Таблиця 2 Властивості просочувальної полімерної композиції Склад композиції 1 (прототип) 2 3 4 Міцність бетону при стиску, Мпа до просочування після просочування 24.2 38,4 24.2 49,6 24.2 54,2 24.2 51.8 Глибина просочування, мм 2 8 10 12 Згідно з результататами випробувань, які наведені в таблиці 2, застосування при ремонті бетонних конструкцій просочувальних композицій, які містять як модифікатор властивостей матері Комп’ютерна в ерстка В. Мацело алу фенілгліцидиловий ефір, дозволяє підвищити глибину просочування та міцність просоченого бетону. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
