Кумулятивний свердловинний пристрій

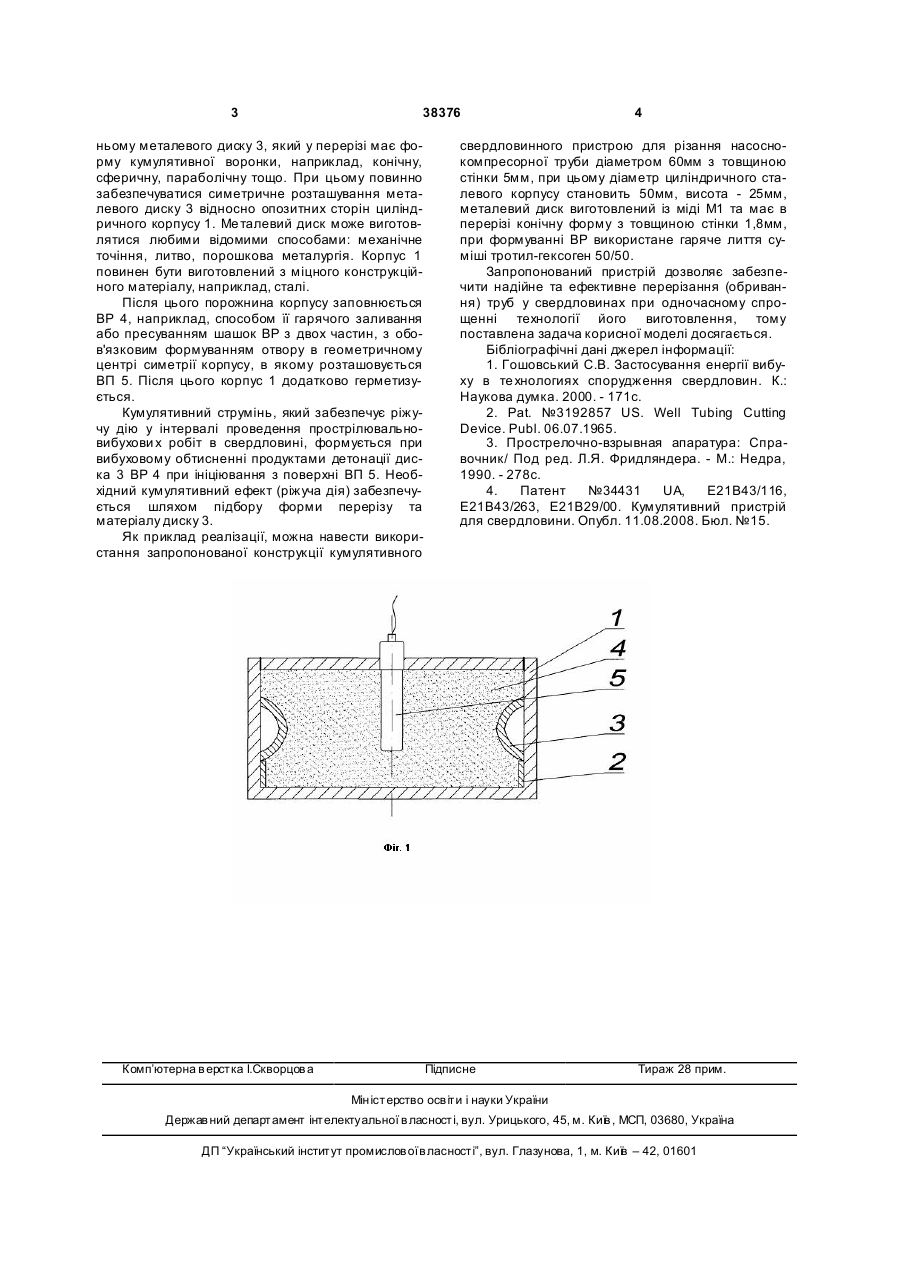

Кумулятивний свердловинний пристрій, що містить циліндричний корпус, заповнений вибуховою речовиною, вибуховий патрон, розміщений у геометричному центрі симетрії корпусу, який відрізняється тим, що в нижній частині корпусу розміщено кільцевий фіксатор, що є напрямним для симетричного розташування на ньому відносно опозитних сторін циліндричного корпусу металевого диска, який у перерізі має форму кумулятивної воронки. (19) (21) u200811245 (22) 17.09.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ВОЙТЕНКО ЮРІЙ ІВАНОВИЧ, UA, ГОШОВСЬКИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, U A, ДРАЧУК ОЛЕКСАНДР ГРИГОРОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ГЕОЛОГОРОЗВІДУВАЛЬНИЙ ІНСТИТУТ, UA 3 38376 ньому металевого диску 3, який у перерізі має форму кумулятивної воронки, наприклад, конічну, сферичну, параболічну тощо. При цьому повинно забезпечуватися симетричне розташування металевого диску 3 відносно опозитних сторін циліндричного корпусу 1. Ме талевий диск може виготовлятися любими відомими способами: механічне точіння, литво, порошкова металургія. Корпус 1 повинен бути виготовлений з міцного конструкційного матеріалу, наприклад, сталі. Після цього порожнина корпусу заповнюється ВР 4, наприклад, способом її гарячого заливання або пресуванням шашок ВР з двох частин, з обов'язковим формуванням отвору в геометричному центрі симетрії корпусу, в якому розташовується ВП 5. Після цього корпус 1 додатково герметизується. Кумулятивний струмінь, який забезпечує ріжучу дію у інтервалі проведення прострілювальновибухови х робіт в свердловині, формується при вибуховому обтисненні продуктами детонації диска 3 ВР 4 при ініціювання з поверхні ВП 5. Необхідний кумулятивний ефект (ріжуча дія) забезпечується шляхом підбору форми перерізу та матеріалу диску 3. Як приклад реалізації, можна навести використання запропонованої конструкції кумулятивного Комп’ютерна в ерстка І.Скворцов а 4 свердловинного пристрою для різання насоснокомпресорної труби діаметром 60мм з товщиною стінки 5мм, при цьому діаметр циліндричного сталевого корпусу становить 50мм, висота - 25мм, металевий диск виготовлений із міді М1 та має в перерізі конічну форму з товщиною стінки 1,8мм, при формуванні ВР використане гаряче лиття суміші тротил-гексоген 50/50. Запропонований пристрій дозволяє забезпечити надійне та ефективне перерізання (обривання) труб у свердловинах при одночасному спрощенні технології його виготовлення, тому поставлена задача корисної моделі досягається. Бібліографічні дані джерел інформації: 1. Гошовський С.В. Застосування енергії вибуху в те хнологиях спорудження свердловин. К.: Наукова думка. 2000. - 171с. 2. Pat. №3192857 US. Well Tubing Cutting Device. Publ. 06.07.1965. 3. Прострелочно-взрывная апаратура: Справочник/ Под ред. Л.Я. Фридляндера. - М.: Недра, 1990. - 278с. 4. Патент №34431 UA, Е21В43/116, Е21В43/263, Е21В29/00. Кумулятивний пристрій для свердловини. Опубл. 11.08.2008. Бюл. №15. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
