Кумулятивний свердловинний перфоратор

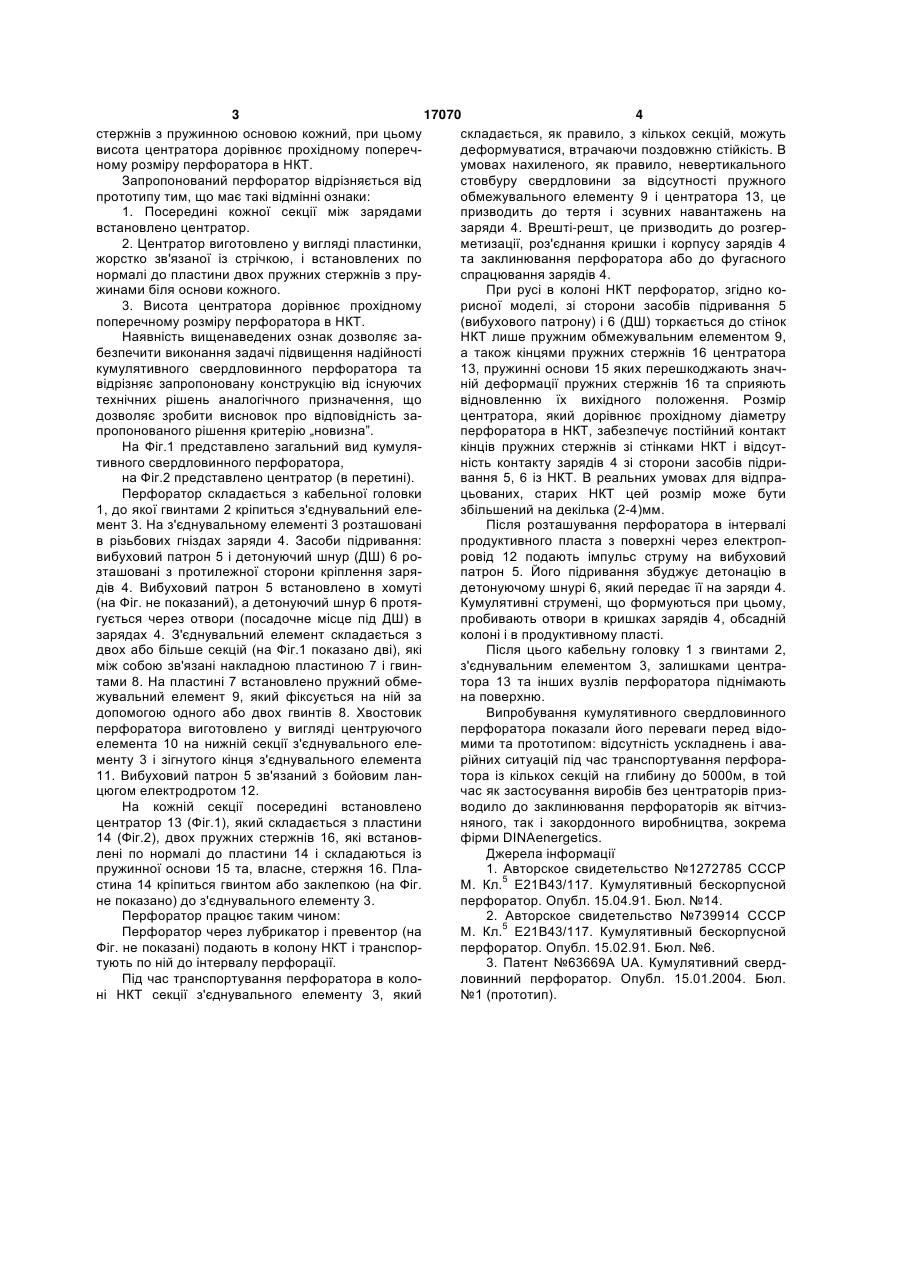

Кумулятивний свердловинний перфоратор, що містить заряди в індивідуальних корпусах, за 3 17070 4 стержнів з пружинною основою кожний, при цьому складається, як правило, з кількох секцій, можуть висота центратора дорівнює прохідному поперечдеформуватися, втрачаючи поздовжню стійкість. В ному розміру перфоратора в НКТ. умовах нахиленого, як правило, невертикального Запропонований перфоратор відрізняється від стовбуру свердловини за відсутності пружного прототипу тим, що має такі відмінні ознаки: обмежувального елементу 9 і центратора 13, це 1. Посередині кожної секції між зарядами призводить до тертя і зсувних навантажень на встановлено центратор. заряди 4. Врешті-решт, це призводить до розгер2. Центратор виготовлено у вигляді пластинки, метизації, роз'єднання кришки і корпусу зарядів 4 жорстко зв'язаної із стрічкою, і встановлених по та заклинювання перфоратора або до фугасного нормалі до пластини двох пружних стержнів з пруспрацювання зарядів 4. жинами біля основи кожного. При русі в колоні НКТ перфоратор, згідно ко3. Висота центратора дорівнює прохідному рисної моделі, зі сторони засобів підривання 5 поперечному розміру перфоратора в НКТ. (вибухового патрону) і 6 (ДШ) торкається до стінок Наявність вищенаведених ознак дозволяє заНКТ лише пружним обмежувальним елементом 9, безпечити виконання задачі підвищення надійності а також кінцями пружних стержнів 16 центратора кумулятивного свердловинного перфоратора та 13, пружинні основи 15 яких перешкоджають значвідрізняє запропоновану конструкцію від існуючих ній деформації пружних стержнів 16 та сприяють технічних рішень аналогічного призначення, що відновленню їх вихідного положення. Розмір дозволяє зробити висновок про відповідність зацентратора, який дорівнює прохідному діаметру пропонованого рішення критерію „новизна”. перфоратора в НКТ, забезпечує постійний контакт На Фіг.1 представлено загальний вид кумулякінців пружних стержнів зі стінками НКТ і відсуттивного свердловинного перфоратора, ність контакту зарядів 4 зі сторони засобів підрина Фіг.2 представлено центратор (в перетині). вання 5, 6 із НКТ. В реальних умовах для відпраПерфоратор складається з кабельної головки цьованих, старих НКТ цей розмір може бути 1, до якої гвинтами 2 кріпиться з'єднувальний елезбільшений на декілька (2-4)мм. мент 3. На з'єднувальному елементі 3 розташовані Після розташування перфоратора в інтервалі в різьбових гніздах заряди 4. Засоби підривання: продуктивного пласта з поверхні через електропвибуховий патрон 5 і детонуючий шнур (ДШ) 6 роровід 12 подають імпульс струму на вибуховий зташовані з протилежної сторони кріплення заряпатрон 5. Його підривання збуджує детонацію в дів 4. Вибуховий патрон 5 встановлено в хомуті детонуючому шнурі 6, який передає її на заряди 4. (на Фіг. не показаний), а детонуючий шнур 6 протяКумулятивні струмені, що формуються при цьому, гується через отвори (посадочне місце під ДШ) в пробивають отвори в кришках зарядів 4, обсадній зарядах 4. З'єднувальний елемент складається з колоні і в продуктивному пласті. двох або більше секцій (на Фіг.1 показано дві), які Після цього кабельну головку 1 з гвинтами 2, між собою зв'язані накладною пластиною 7 і гвинз'єднувальним елементом 3, залишками центратами 8. На пластині 7 встановлено пружний обметора 13 та інших вузлів перфоратора піднімають жувальний елемент 9, який фіксується на ній за на поверхню. допомогою одного або двох гвинтів 8. Хвостовик Випробування кумулятивного свердловинного перфоратора виготовлено у вигляді центруючого перфоратора показали його переваги перед відоелемента 10 на нижній секції з'єднувального елемими та прототипом: відсутність ускладнень і аваменту 3 і зігнутого кінця з'єднувального елемента рійних ситуацій під час транспортування перфора11. Вибуховий патрон 5 зв'язаний з бойовим лантора із кількох секцій на глибину до 5000м, в той цюгом електродротом 12. час як застосування виробів без центраторів призНа кожній секції посередині встановлено водило до заклинювання перфораторів як вітчизцентратор 13 (Фіг.1), який складається з пластини няного, так і закордонного виробництва, зокрема 14 (Фіг.2), двох пружних стержнів 16, які встановфірми DINAenergetics. лені по нормалі до пластини 14 і складаються із Джерела інформації пружинної основи 15 та, власне, стержня 16. Пла1. Авторское свидетельство №1272785 СССР стина 14 кріпиться гвинтом або заклепкою (на Фіг. M. Кл.5 E21B43/117. Кумулятивный бескорпусной не показано) до з'єднувального елементу 3. перфоратор. Опубл. 15.04.91. Бюл. №14. Перфоратор працює таким чином: 2. Авторское свидетельство №739914 СССР Перфоратор через лубрикатор і превентор (на М. Кл.5 Е21В43/117. Кумулятивный бескорпусной Фіг. не показані) подають в колону НКТ і транспорперфоратор. Опубл. 15.02.91. Бюл. №6. тують по ній до інтервалу перфорації. 3. Патент №63669A UA. Кумулятивний свердПід час транспортування перфоратора в кололовинний перфоратор. Опубл. 15.01.2004. Бюл. ні НКТ секції з'єднувального елементу 3, який №1 (прототип). 5 Комп’ютерна верстка Л.Литвиненко 17070 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
