Hасосhа устаhовка

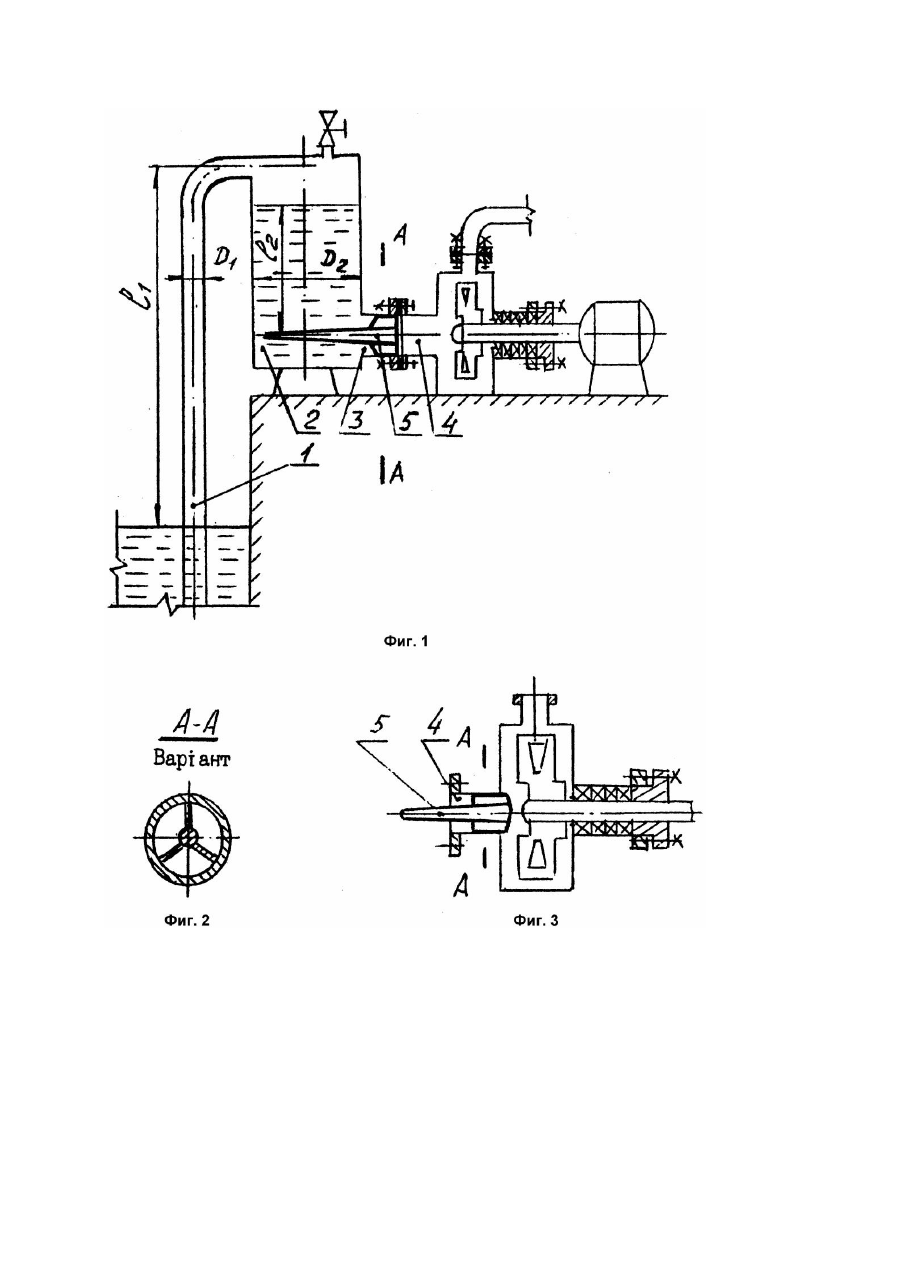

Предполагаемое изобретение относится к гидромашиностроению, в частности, к насосным установкам, осуществляющим забор воды из открытых источников или скважин, а также может быть использовано при проектировании гидротранспортных систем в промышленности, сельском хозяйстве и строительстве. Известна насосная установка, содержащая насос с всасывающей магистралью, имеющей заборный и подающий трубопроводы, подсоединенные к цилиндрической промежуточной емкости, верхняя часть которой подключена к отсасывающей системе. Недостаток насосной установки - снижение надежности работы из-за износа сальникового уплотнения, через которое атмосферный воздух попадает в камеру. Наиболее близкой по технической сущности является установка, в которой заборный и подающий трубопроводы подсоединены к емкости, тангенциально [2]. Недостаток изобретения - подсос воздуха через сальниковое уплотнение в полость насоса и промежуточную камеру, чему способствует образующийся во всасывающем раструбе воздушный шнур, где устанавливается минимальное по отношению к расчетному номинальному давление потока жидкости, особенно в тех вариантах конструкций, в которых сопротивление потоку в напорном трубопроводе больше, чем во всасывающей магистрали. В основу изобретения поставлена задача создания насосной установки, в которой предотвращается образование воздушного шнура и выравнивается перепад давлений в зоне всасывающего раструба, обеспечивается уменьшение всасывания воздуха через сальник, увеличивается продолжительность его работы и за счет этого установка может быть использована в гидротранспортных системах в промышленности, сельском хозяйстве и строительстве, осуществляющи х забор воды из открытых источников или скважин. Поставленная задача решается тем, что в насосной установке, содержащей насос с всасывающей магистралью, имеющей заборный и подающий трубопроводы, подсоединенные к цилиндрической промежуточной емкости, согласно изобретению, подающий трубопровод всасывающей магистрали содержит гаситель центробежного давления потока жидкости, выполненный в виде диаметральной перегородки, разделяющей всасывающий раструб насоса на части, при этом диаметры заборного трубопровода и промежуточной камеры в установке выбираются в зависимости от высоты всасывания жидкости. Всасывающий раструб насоса выполнен с гасителем центробежного давления потока жидкости. На фиг.1 изображен общий вид насосной установки; на фиг.2 - вид А фиг.1 (вариант); на фиг.3 - вариант насосного агрегата, содержащего гаситель во всасывающем раструбе. Насосная установка содержит всасывающую, магистраль, имеющую заборный трубопровод 1, цилиндрическую промежуточную камеру 2, подающий трубопровод 3, подсоединенный к всасывающему раструбу насоса 4. В подающем трубопроводе установлен гаситель центробежного давления потока жидкости 5. Устройство работает следующим образом. В процессе работы насоса во всасывающем раструбе 4 в результате жидкостного трения образуется перепад давлений по диаметру раструба от оси к периферии, в результате чего развиваются центробежные силы. Установленный внутри подающего трубопровода 3 или всасывающего раструба 4 гаситель препятствуе т закручиванию потока, этим достигается выравнивание давления жидкости в трубопроводе, а также уменьшение давления в кольцевом зазоре сальникового уплотнения, увеличивается кинетическая энергия поступательного перемещения потока жидкости в связи с уменьшением центробежных сил. Подсос воздуха через сальник сокращается и, как следствие, нормализуется его работа. Для устойчивой работы насосной установки соотношение диаметров цилиндрической промежуточной камеры 2 и заборного трубопровода 1 может быть выбрано из условия неразрывности потока где - плотность жидкости; и - скорость движения потока в заборном трубопроводе 1 и камере; и - площадь сечения заборного трубопровода и камеры. Учитывая, что имеем где - время сечения жидкости; - высота столба от верхнего уровня откачиваемой жидкости до оси отверстия всасывания ее в камеру 2 (высота всасывания); - высота столба жидкости в промежуточной камере, необходимой для запуска насоса, отсчитываемая от оси всасывающего раструба 4; - диаметр заборного трубопровода; - диаметр промежуточной камеры. Таким образом, искомая высота всасывания жидкости может быть найдена из соотношения Равенство объемных расходов жидкости согласно приведенного в описании уравнения неразрывности потока соблюдается при отсутствии утечек жидкости и подсоса воздуха через сальник, т.е. высота всасывания в выведенном соотношении - предельная расчетная. Исполнение насосной установки в соответствии с приведенным соотношением позволяет улучшить условия ее эксплуатации, увеличивает срок работы, Гаситель центробежного давления потока жидкости в подающем трубопроводе всасывающей магистрали позволяет уменьшить нагрузку на сальниковые уплотнения и, как следствие, снизить контактный перегрев поверхности сальника.
