Знімний пристрій для прання

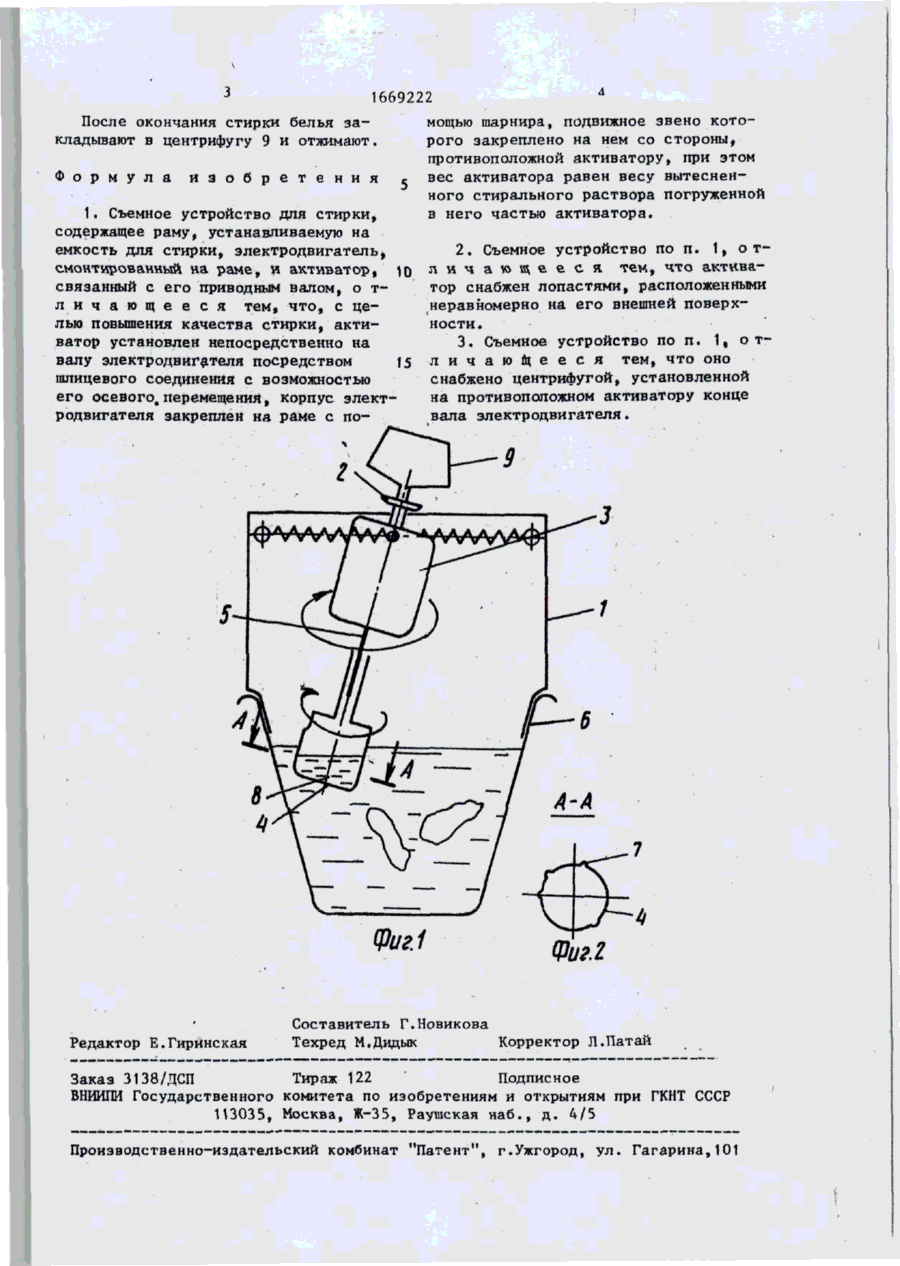

Изобретение относится к области бытовой техники, может быть использовано для стирки белья в любой емкости j D том числе в ванне, и позволя Изобретение относится к области бытовой технике и может быть использовано для стирки белья в любой емкости, в том числе в ванне. Цель изобретения - повышение качества стирки. Сущность изобретения поясняется чертежами, где на фиг, 1 изображен общий вид устройства; на фт . 2 - поперечный разрез активатора. Съемное стиральное устройство для стирки состоит из рамы 1, на которой при помощи шарнирной подвески 2 закреплен корпус электродвигателя 3, на валу которого установлен активатор 4 с помощью шпицевого соединения 5 (или скользящей шпонки). Рама 1 установлена на емкости 6 для моющего раствора и белья. Для того, чтобы активатор "плавал" в растворе, его вес равен весу вытесненного раствора погруженной в него частью активатора. На внешней поверхности активатора неравномерно расположены попасти 7. Для задания 29-9! ет повысить качество стирки. На раме, устанавливаемой на емкость, шаркирно закреплен корпус двигателя, на одном конце вала которого установлен с возможностью продольного перемещения активатор, а на другом - центрифуга. Вес активатора равен secy вытесненного стирального раствора погруженной в него - частью активатора. На внешней поверхности активатора имеются лопастя, размещенные неравномерно. 1 э. п . tb-ли і 2 и л , І разных режимов стирки внутрь активатора помещается балласт 8 (например, ЖИДКОСТЬ). Устройство также содержит центрифугу 9, смонтированную на. противоположном конце вала электродвигателя. • Устройство работает следующим образом. Ванна (емкость 6) заполняется стиральным раствором, затем в нее закладывается белье. На емкость устанавливается рама 1, в активатор 4 наливается необходимое количество балласта (в зависимости от прочности И загрязненности белья), включается электродвигатель 3. При этом активатор 4 начинает вращаться вокруг собственной оси, приводимый валомэ и за счет круговых колебаний корпуса двигателя 3 - совершать еіце и планетарное вращение. При столкновении с бель1 ем или со стенками емкости активатор мягко уходит в сторону, предотвращая порчу белья. 1669222 После окончания стирки белья замощью шарнира, подвижное звено котокладывают в центрифугу 9 и отжимают. рого закреплено на нем со стороны, противоположной активатору, при этом Формула и з о б р е т е н и я е вес активатора равен весу вытесненного стирального раствора погруженной 1. Съемное устройство для стирки, в него частью активатора. содержащее раму, устанавливаемую на 2. Съемное устройство по п. 1, о т емкость для стирки, электродвигатель^ тем, что активасмонтированный на раме, и активатор, і о л и ч а ю щ е е с я тор снабжен лопастями, расположенными связанный с его приводным валом, о тнеравномерно на его внешней поверхл и ч а ю щ е е с я тем, что, с цености . лью повышения качества стирки, акти3. Съемное устройство по п. 1, о т ватор установлен непосредственно на л и ч а ю щ е е с я тем, что оно валу электродвигателя посредством 15 снабжено центрифугой, установленной шпицевого соединения с возможностью на противоположном активатору конце его осевого, перемещения, корпус электвала электродвигателя. родвигателя закреплен на раме с по Фиг.1 Редактор Е.Гиринская Фиг! Составитель Г.Новикова Техред М.Дидык Корректор Л.Патай Заказ 3138/ДСП Тираж 122 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
