Роторний двигун внутрішнього згорання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 38429

Опубліковано: 12.01.2009

Автори: Патрило Юрій Євгенович, Патрило Маркіян Юрійович

Завантажити PDF файл.

Формула / Реферат

Роторний двигун внутрішнього згорання, що складається з статора, встановленого в проточці статора ротора, жорстко з'єднаного з вихідним валом, та пластин, розміщених в пазах ротора, периферійні поверхні яких мають форми циліндричних площин, який відрізняється тим, що радіальні поверхні проточки статора виконані як еквідистантні до замкнутої кривої, що утворена з чотирьох спряжених дуг, а кожна камера, яка є простором, що обмежений двома сусідніми пластинами, статором і ротором, проходить усі чотири фази робочого циклу двигуна за один оберт вихідного вала.

Текст

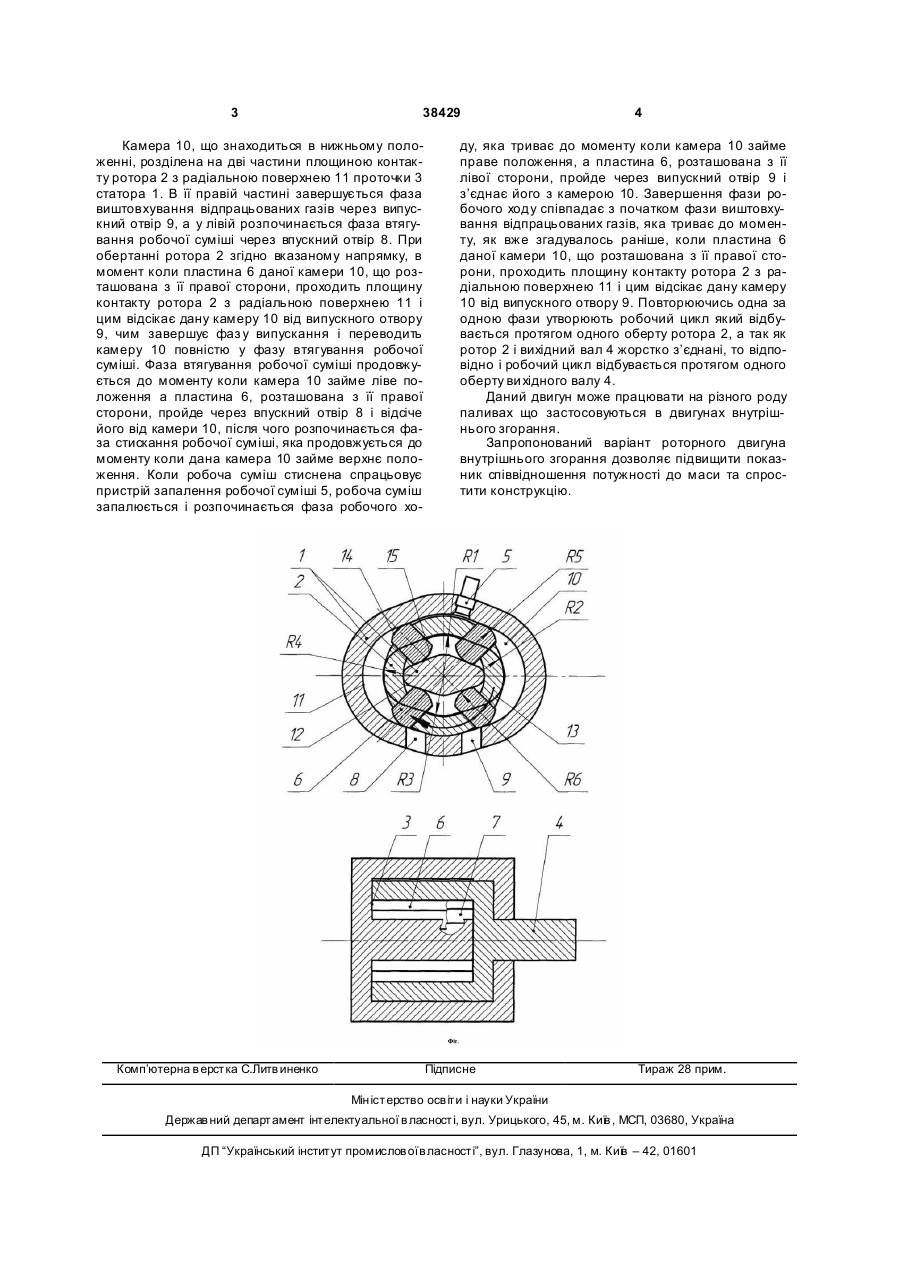

Роторний двигун вн утрішнього згорання, що складається з статора, встановленого в проточці статора ротора, жорстко з'єднаного з вихідним 3 38429 Камера 10, що знаходиться в нижньому положенні, розділена на дві частини площиною контакту ротора 2 з радіальною поверхнею 11 проточки 3 статора 1. В її правій частині завершується фаза виштовхування відпрацьованих газів через випускний отвір 9, а у лівій розпочинається фаза втягування робочої суміші через впускний отвір 8. При обертанні ротора 2 згідно вказаному напрямку, в момент коли пластина 6 даної камери 10, що розташована з її правої сторони, проходить площину контакту ротора 2 з радіальною поверхнею 11 і цим відсікає дану камеру 10 від випускного отвору 9, чим завершує фаз у випускання і переводить камеру 10 повністю у фазу втягування робочої суміші. Фаза втягування робочої суміші продовжується до моменту коли камера 10 займе ліве положення а пластина 6, розташована з її правої сторони, пройде через впускний отвір 8 і відсіче його від камери 10, після чого розпочинається фаза стискання робочої суміші, яка продовжується до моменту коли дана камера 10 займе верхнє положення. Коли робоча суміш стиснена спрацьовує пристрій запалення робочої суміші 5, робоча суміш запалюється і розпочинається фаза робочого хо Комп’ютерна в ерстка С.Литв иненко 4 ду, яка триває до моменту коли камера 10 займе праве положення, а пластина 6, розташована з її лівої сторони, пройде через випускний отвір 9 і з’єднає його з камерою 10. Завершення фази робочого ходу співпадає з початком фази виштовхування відпрацьованих газів, яка триває до моменту, як вже згадувалось раніше, коли пластина 6 даної камери 10, що розташована з її правої сторони, проходить площину контакту ротора 2 з радіальною поверхнею 11 і цим відсікає дану камеру 10 від випускного отвору 9. Повторюючись одна за одною фази утворюють робочий цикл який відбувається протягом одного оберту ротора 2, а так як ротор 2 і вихідний вал 4 жорстко з’єднані, то відповідно і робочий цикл відбувається протягом одного оберту ви хідного валу 4. Даний двигун може працювати на різного роду паливах що застосовуються в двигунах внутрішнього згорання. Запропонований варіант роторного двигуна внутрішнього згорання дозволяє підвищити показник співвідношення потужності до маси та спростити конструкцію. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Rotary combustion engine

Автори англійською

Patrylo Yurii Yevhenovych, Patrylo Markiian Yuriiovych

Назва патенту російською

Роторный двигатель внутреннего сгорания

Автори російською

Патрило Юрий Евгеньевич, Патрило Маркиян Юрьевич

МПК / Мітки

Автор: Мотренко Анатолій Васильович

МПК: F02B 53/00

Мітки: внутрішнього, двигун, згорання, роторний

Формула / Реферат:

Роторний двигун внутрішнього згорання, що містить нерухомий корпус, у якому розміщені канали з клапанами під пальну суміш і канали під вихлопні гази, розміщений усередині нерухомого корпусу ротор, що обертається та має зовнішню поверхню зі змінною кривизною, виступи якого прилягають до внутрішньої поверхні корпусу, камери змінного об'єму, заслінки у вигляді радіальних підпружинених пластин, радіально встановлені в нерухомому корпусі, свічі...
