Пристрій для виготовлення будівельних клеєних конструкцій

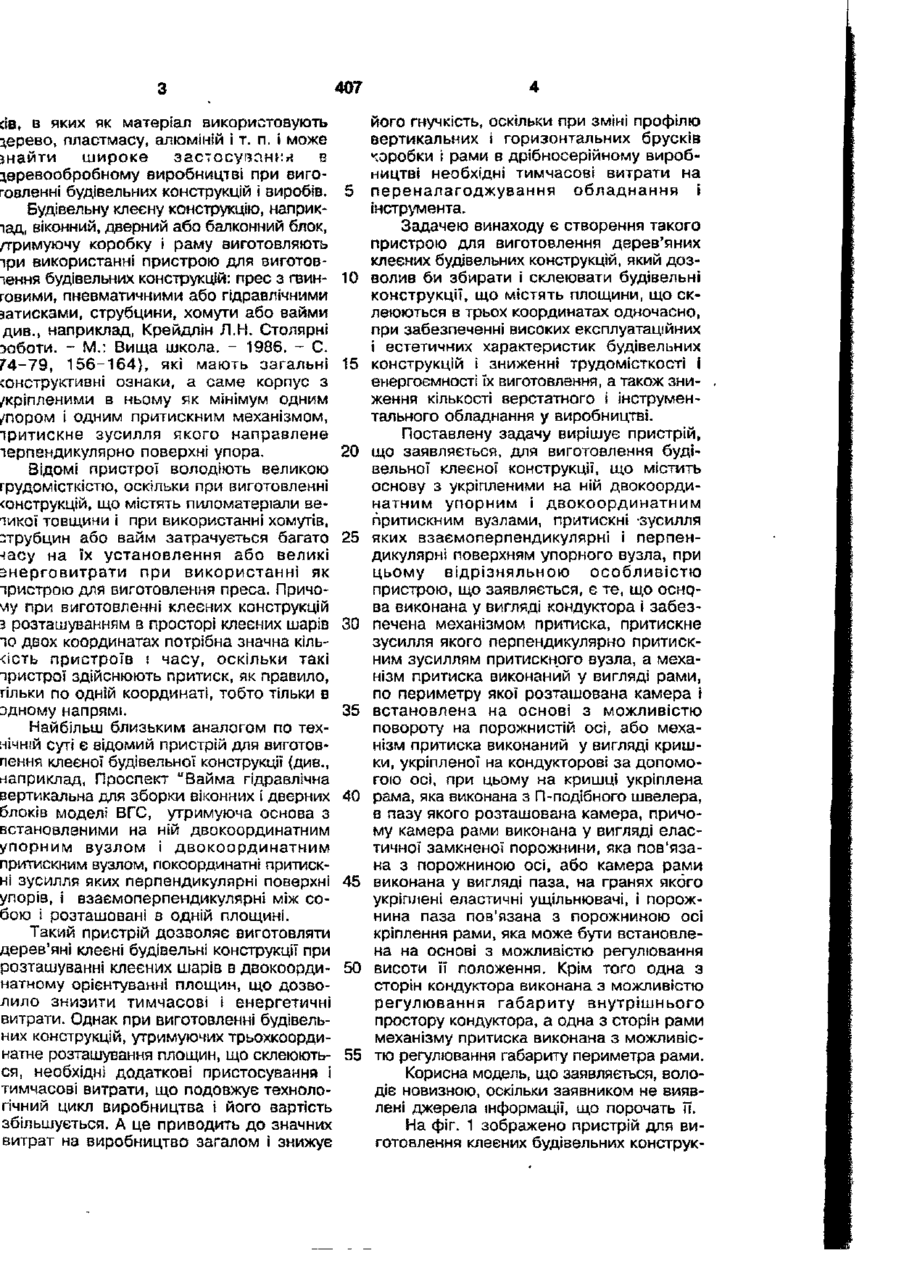

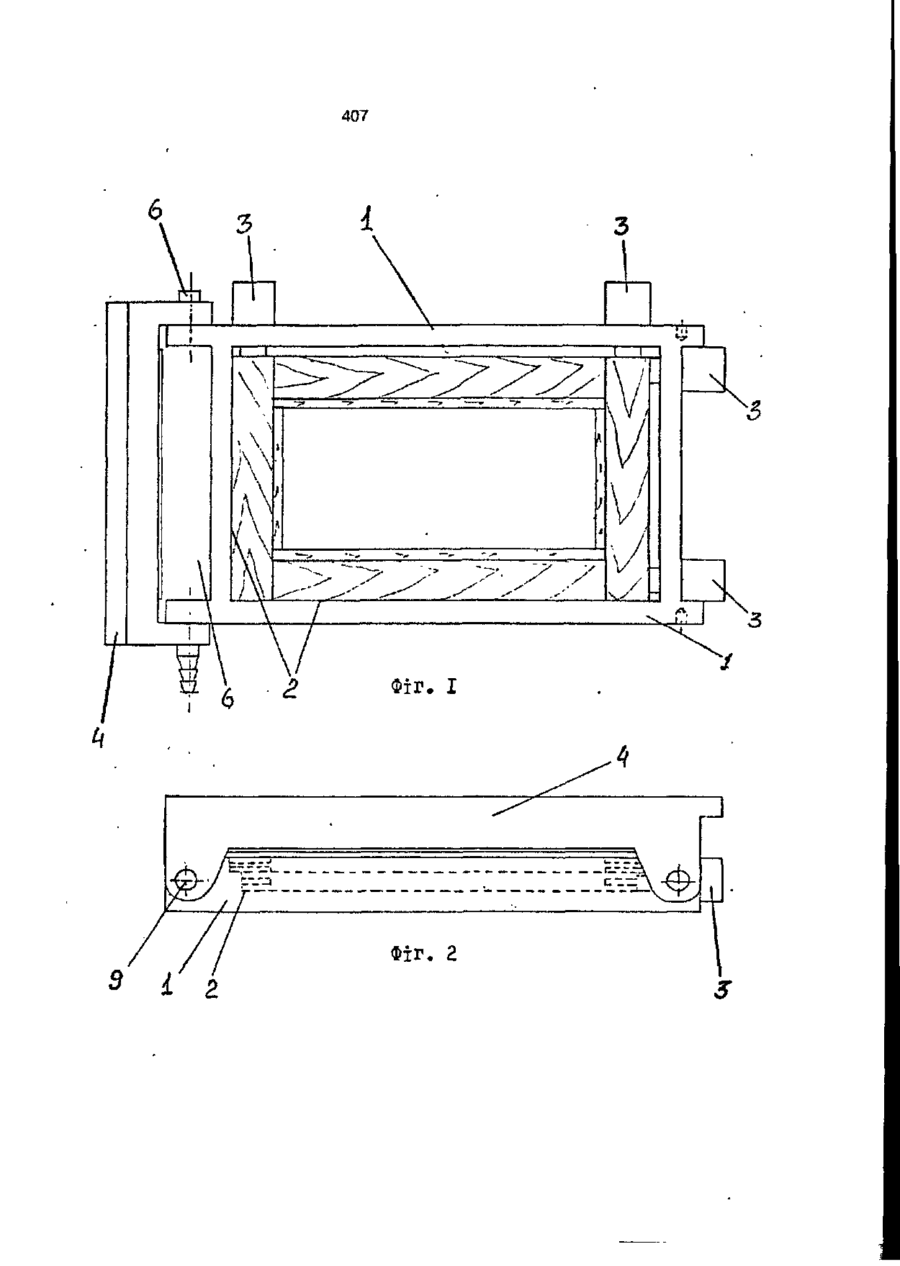

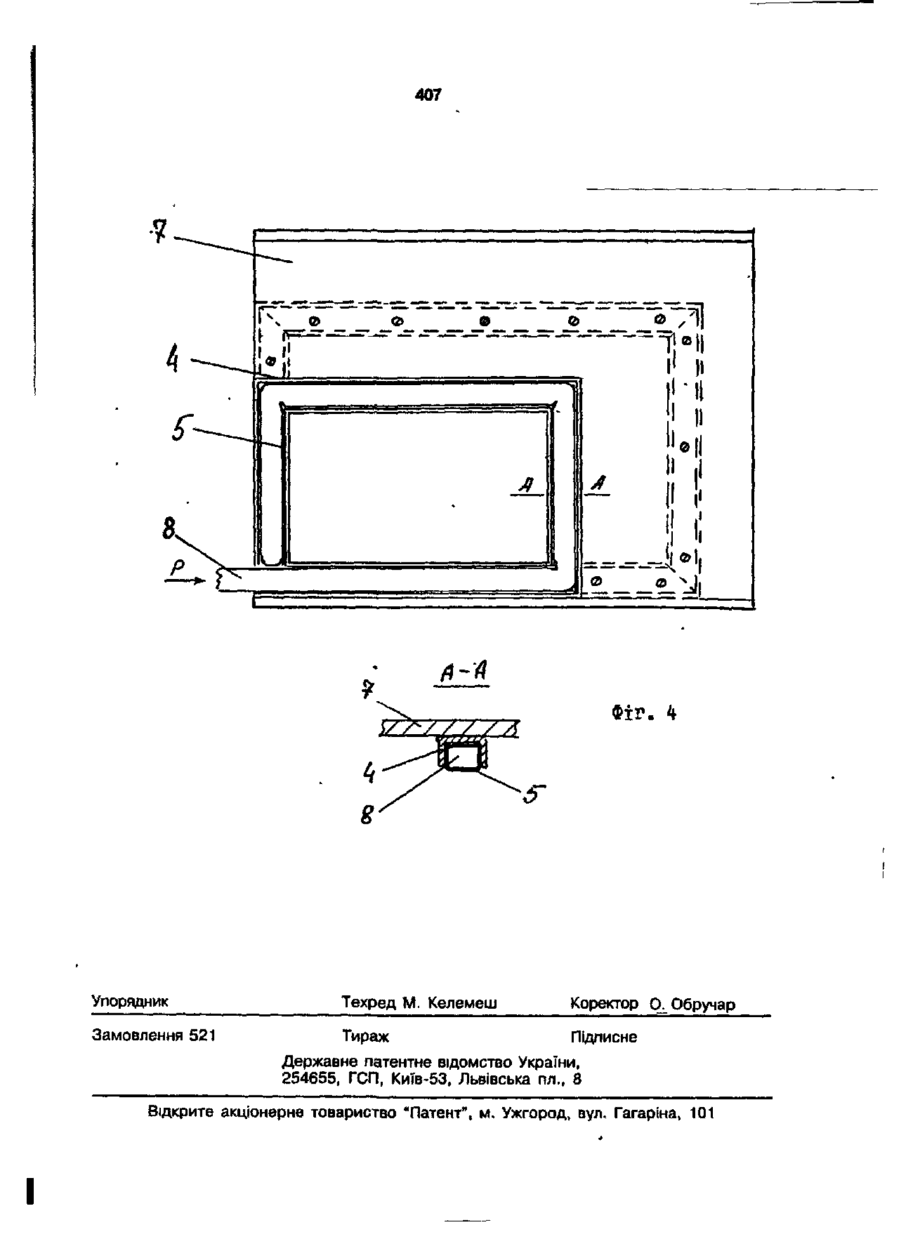

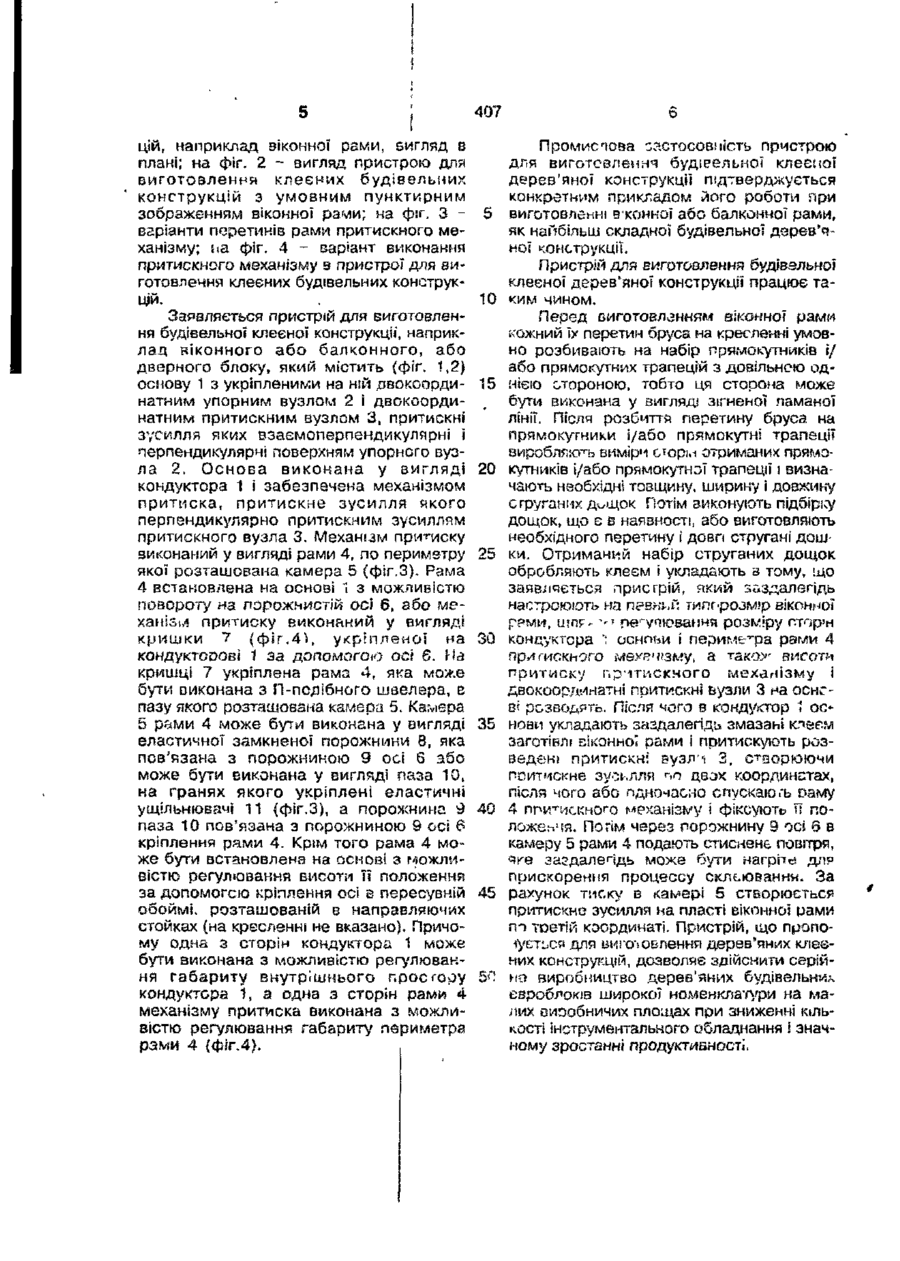

1. Пристрій для виготовлення будівельних клеєних конструкцій, наприклад віконного або балконного або дверного блока, що містить основу з укріпленими на ній двокоординатним упорним і двокоординатним притискним вузлами, притискні зусилля яких взаємоперпендикулярні І перпендикулярні поверхням упорного вузла, який в і д р і з н я є т ь с я тим, що основа виконана у вигляді кондуктора і забезпечена механізмом притеку, притискне зусилля якого перпендикулярно притискним зусиллям двокоординатного притискного вузла. 2. Пристрій для виготовлення будівельних клеєних конструкцій по л.1, який в і др і в н я є т ь с я тим, що механізм притиску виконаний у вигляді рами, по п е р и м е т р у якої р о з т а ш о в а н а камера. 3. Пристрій для виготовлення будівельних клеєних конструкцій по п.1 або 2, який в і д р і з н я є т ь с я тим, що рама встановлена на основі з можливістю повороту на порожнистій осі. 4. Пристрій для виготовлення будівельних клеєних конструкцій по п.1 або 2, який в і д р і з н я є т ь с я тим, що механізм притиску виконаний у вигляді кришки, укріпленої на кондукторові за допомогою осі, при цьому на кришці укріплена рама, яка виконана з П-подібного швелеру, в пазу якого встановлена камера. 5. Пристрій для виготовлення будівельних клеєних конструкцій по п.1 або 2, або З, або 4, який в і д р і з н я є т ь с я тим, що камера рами виконана у вигляді еластичної замкненої порожнини, яка пов'язана з порожниною осі. 6. npscrrVrt гпя виготовлення будівельних клеєних конструкцій по п.1 або 2, або 3, який в і д р і з н я є т ь с я тим, що камера рами виконана у вигляді паза, на гранях якого укріплені еластичні ущільнювачі, при цьому порожнина паза, пов'язана з порожниною осі кріплення рами. 7. Пристрій для виготовлення будівельних клеєних конструкцій по п.1 або 2, який в і д р і з н я є т ь с я тим, що рама встановлена на основі з можливістю регулювання висоти її положення. 8. Пристрій для виготовлення будівельних клеєних конструкцій по п.1, який в і др і з н я с т ь с я тим, що одна з сторін кондуктора виконана з можливістю регулювання габариту внутрішнього простору кондуктора, а одна з сторін рами механізму притиску виконана з можливістю регулювання габариту периметра рами. Корисна модель, що заявляється, відноситься до пристроїв для виготовлення будівельних клеєних конструкцій, наприклад віконних, дверних або балконних бло 407 сів, в яких як матеріал використовують дерево, пластмасу, алюміній і т. п. і може знайти широке застосувати в деревообробному виробництві при вигоговлєнні будівельних конструкцій і виробів. Будівельну клеєну конструкцію, наприкпад, віконний, дверний або балконний блок, /тримуючу коробку і раму виготовляють іри використанні пристрою для виготовпення будівельних конструкцій: прес з гвинговими, пневматичними або гідравлічними затисками, струбцини, хомути або вайми див., наприклад, Крейдлін Л.И. Столярні эоботи. - М.: Вища школа. - 1986. - С. 74-79, 156-164), які мають загальні конструктивні ознаки, а саме корпус з /кріпленими в ньому як мінімум одним /пором і одним притискним механізмом, притискне зусилля якого направлене перпендикулярно поверхні упора. Відомі пристрої володіють великою грудомісткістю, оскільки при виготовленні інструкцій, що містять пиломатеріали веіикої товщини і при використанні хомутів, -трубцин або вайм затрачується багато часу на їх установлення або великі энерговитрати при використанні як пристрою для виготовлення преса. Причому при виготовленні клеєних конструкцій з розташуванням в просторі клеєних шарів по двох координатах потрібна значна кількість пристроїв і часу, оскільки такі пристрої здійснюють притиск, як правило, гільки по одній координаті, тобто тільки в эдному напрямі. Найбільш близьким аналогом по технічній суті є відомий пристрій для виготовлення клеєної будівельної конструкції {див., наприклад, Проспект "Вайма гідравлічна вертикальна для зборки віконних і дверних блоків моделі ВГС, утримуюча основа з встановленими на ній дво координати им упорним вузлом і двокоординатним притискним вузлом, покоординатні притискні зусилля яких перпендикулярні поверхні упорів, і взаємоперпендикулярні між собою і розташовані в одній площині. Такий пристрій дозволяє виготовляти дерев'яні клеєні будівельні конструкції при розташуванні клеєних шарів в двокоординатному орієнтуванні площин, що дозволило знизити тимчасові і енергетичні витрати. Однак при виготовленні будівельних конструкцій, утримуючих трьохкоординатне розташування площин, що склеюються, необхідні додаткові пристосування і тимчасові витрати, що подовжує технологічний цикл виробництва і його вартість збільшується. А це приводить до значних витрат на виробництво загалом і знижує 5 10 15 20 25 30 35 40 45 50 55 його гнучкість, оскільки при зміні профілю вертикальних і горизонтальних брусків коробки і рами в дрібносерійному виробництві необхідні тимчасові витрати на переналагоджування обладнання і інструмента. Задачею винаходу є створення такого пристрою для виготовлення дерев'яних клеєних будівельних конструкцій, який дозволив би збирати і склеювати будівельні конструкції, що містять площини, що склеюються в трьох координатах одночасно, при забезпеченні високих експлуатаційних і естетичних характеристик будівельних конструкцій І зниженні трудомісткості і енергоємності їх виготовлення, а також зниження кількості верстатного і інструментального обладнання у виробництві. Поставлену задачу вирішує пристрій, що заявляється, для виготовлення будівельної клеєної конструкції, що містить основу з укріпленими на ній двокоординатним упорним і двокоординатним притискним вузлами, притискні -зусилля яких взаємоперпендикулярні і перпендикулярні поверхням упорного вузла, при цьому відрізняльною особливістю пристрою, що заявляється, є те, що оснрва виконана у вигляді кондуктора і забезпечена механізмом притиска, притискне зусилля якого перпендикулярно притискним зусиллям притискного вузла, а механізм притиска виконаний у вигляді рами, по периметру якої розташована камера і встановлена на основі з можливістю повороту на порожнистій осі, або механізм притиска виконаний у вигляді кришки, укріпленої на кондукторові за допомогою осі, при цьому на кришці укріплена рама, яка виконана з П-подібного швелера, в пазу якого розташована камера, причому камера рами виконана у вигляді еластичної замкненої порожнини, яка пов'язана з порожниною осі, або камера рами виконана у вигляді паза, на гранях якого укріплені еластичні ущільнювачі, і порожнина паза пов'язана з порожниною осі кріплення рами, яка може бути встановлена на основі з можливістю регулювання висоти її положення. Крім того одна з сторін кондуктора виконана з можливістю регулювання габариту внутрішнього простору кондуктора, а одна з сторін рами механізму притиска виконана з можливістю регулювання габариту периметра рами. Корисна модель, що заявляється, володіє новизною, оскільки заявником не виявлені джерела інформації, що порочать її. На фіг. 1 зображено пристрій для виготовлення клеєних будівельних конструк 407 цій, наприклад віконної рами, вигляд в плані; на фіг. 2 - вигляд пристрою для виготовлення клеєних будівельних конструкцій з умовним пунктирним зображенням віконної раади; на фіг, 3 - 5 варіанти перетинів рами притискного механізму; s.a фіг. 4 - варіант виконання притискного механізму з пристрої для виготовлення клеєних будівельних конструкцій. . 10 Заявляється пристрій для виготовлення будівельної клеєної конструкції, наприклад віконного або балконного, або дверного блоку, який містить (фіг, 1,2) основу 1 з укріпленими на н:й двокоорди- 15 натним упорним вузлом 2 і двокоординатним притискним вузлом 3, притискні зусилля яких взаємоперпендикулярні і перпендикулярні поверхням упорного вузла 2. Основа виконана у вигляді 20 кондуктора 1 і забезпечена механізмом притиска, притискне зусилля якого перпендикулярно притискним зусиллям притискного вузла 3. Механізм притиску виконаний у вигляді рами 4, ло периметру 25 якої розташована камера 5 (фіг.З). Рама 4 встановлена на основі 1 з можливістю повороту на порожнистій осі 6 t або механізм притиску виконаний у вигляді к р и ш к и 7 (фіг,4^, укріпленої на ЗО кондуктсоові 1 за допомогою ОСІ Є. На кришці 7 укріплена рама 4 t яка може бути виконана з П-подібного швелера, в пазу якого розташована камера 5. Камера 5 рами 4 може бути виконана у вигляді 35 еластичної замкненої порожнини 8, яка пов'язана з порожниною 9 осі 6 або може бути виконана у вигляді паза 10, на гранях якого укріплені еластичні ущільнювачі 11 (фіг.З), а порожнина 9 40 паза 10 пов'язана з порожниною 9 осі 6 кріплення рами 4. Крім того рама 4 може бути встановлена на основі з можливістю регулювання висоти її положення за допомогою кріплення осі в пересувній 45 обоймі, розташованій в направляючих стойках (на кресленні не вказано). Причому одна з сторін кондуктора 1 може бути виконана з можливістю регулювання габариту внутрішнього простору 5'1 кондуктора 1, а одна з сторін рами 4 механізму притиска виконана з можливістю регулювання габариту периметра рами 4 (фіг.4). Промисмова застосовність пристрою для виготовлення будівельної клеєної дерев'яної конструкції підтверджується конкретним прикладом його роботи яри виготовленні в-конної або балконної рами, як найбільш складної будівельної дерев'яної конструкції. Пристрій для виготовлення будівельної клеєної дерев'яної конструкції працює таким чином. Перед виготовленням віконної рами кожний їх перетин бруса на кресленні умовно розбивають на набір прямокутників І/ або прямо[сутн£-іх трапецій з довільною однією стороною, тобто ця сторона може бути виконана у вигляді зігненої ламаної лінії. Після розбиття перетину бруса на прямокутники і/або прямокутні трапеції виробляйсь виміри сюрі.1 отриманих прямокутників і/або прямокутної трапеції і визначають необхідні товщину, ширину і довжину струганих д^щок Потім виконують підбірку дощок, і д о є в наявності, або виготовляють необхідного перетину і довгі стругані дошки. Отриманий набір струганих дощок обробляють клеєм і укладають в тому, що заявляється пристрій, який заздалегідь настроюють на пгзг&л; типорозмір віконної Г?ми, uinF-''' пегупюваннч розміру стор!н кондуктора ': основи і периметра рами 4 притискного мехРі«змуі а тако>' висот* гритиску притискного механізму і деокоординатні притискні вузли 3 на оснсві розводять. Після чого в кондуктор 1 основи укладають заздалегідь змазані клеєм заготівлі віконної рами і притискують розведені притискні вузяч З, с т зорюючи пситчскне зу'>.яяя по двох координатах, після чого або одночасно спускають саму 4 ПРИТИСКНОГО механізму І фіксують її г.оложемчя. Потім через порожнину 9 осі 6 в камеру 5 рами 4 подають стиснене повітря, яке загдалепдь може бути нагріве для прискорення процессу склеювання. За рахунок тиску в камері 5 створюється притискна зусилля на пласті віконної рами m тоетїй координаті. Пристрій, іцо пропоіусться для ВИІХУІОВПЄННЯ дерев'яних клеєних конструкцій, дозволяє здійснити серійно виробництво дерев'яних будівельник евроблоюв широкої номенклатури на малих оиообничих площах при зниженні кількості інструментального обладнання і значному зростанні продуктивності, 407 і -л^ / З і Фіг. 2 407 / a/ Фїг. З 407 e> 4 в в і I H II II і IІ l' 'і Д Фіг. Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
