Спосіб захисту бетонних будівельних конструкцій, які зазнають впливу сечовини

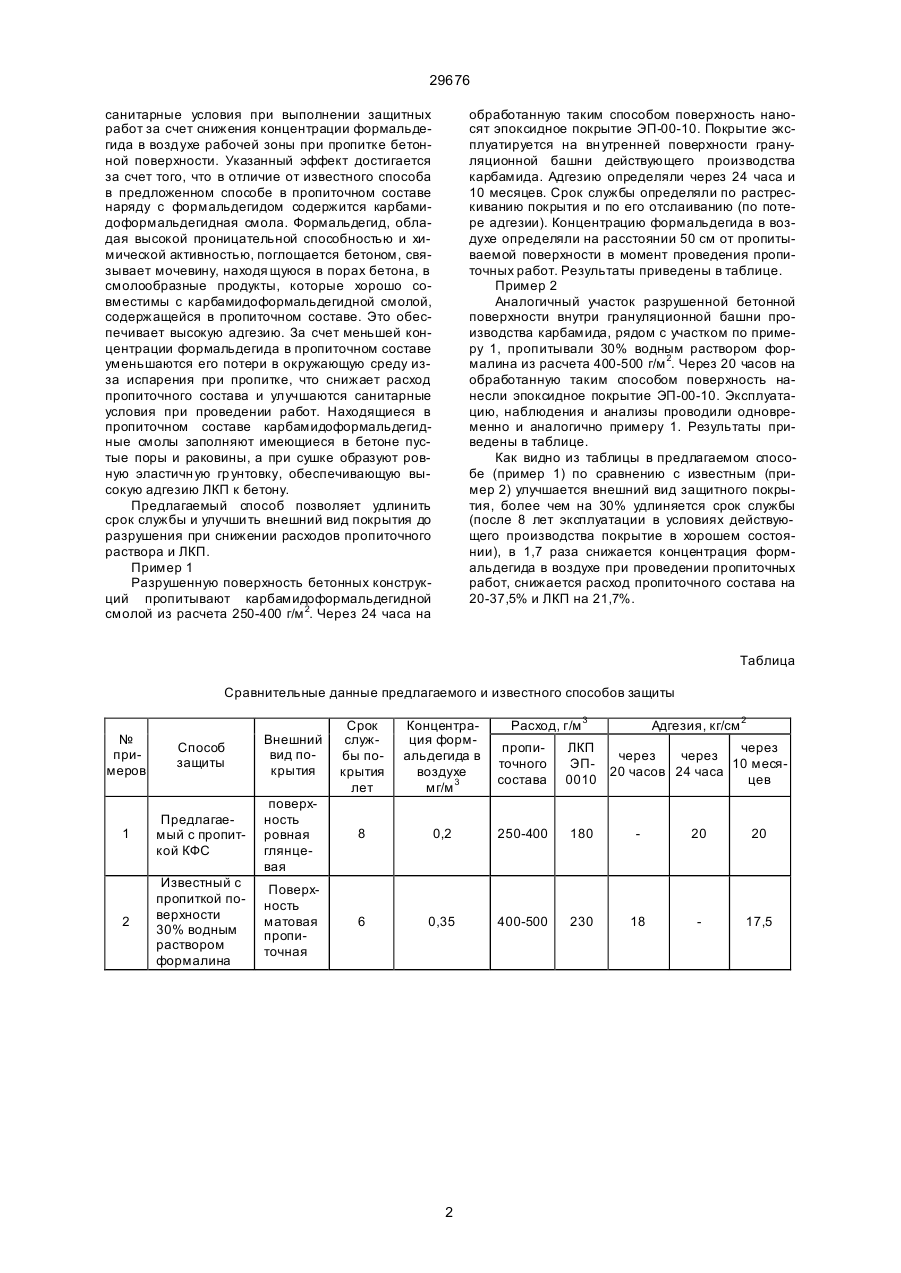

Способ защиты бетонных строительных конструкций, подвергающихся воздействию мочевины, путем предварительной пропитки разрушенной поверхности пропиточным составом, и последующего нанесения лакокрасочного покрытия, отличающийся тем, что в качестве пропиточного состава используют карбамидоформальдегидную смолу. (19) (21) 96093425 (22) 02.09.1996 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Янковський Микола Андрійович, Степанов Валерій Андрійович, Островська Аліна Іванівна, Кравченко Борис Васильович, Швець Валерій Андрійович, Польоха Аліна Михайлівна, Лозова Валентина Іванівна, Козлова Ольга Юрьївна, Літовченко Ніна Іллівна 29676 санитарные условия при выполнении защитных работ за счет снижения концентрации формальдегида в воздухе рабочей зоны при пропитке бетонной поверхности. Указанный эффект достигается за счет того, что в отличие от известного способа в предложенном способе в пропиточном составе наряду с формальдегидом содержится карбамидоформальдегидная смола. Формальдегид, обладая высокой проницательной способностью и химической активностью, поглощается бетоном, связывает мочевину, находя щуюся в порах бетона, в смолообразные продукты, которые хорошо совместимы с карбамидоформальдегидной смолой, содержащейся в пропиточном составе. Это обеспечивает высокую адгезию. За счет меньшей концентрации формальдегида в пропиточном составе уменьшаются его потери в окружающую среду изза испарения при пропитке, что снижает расход пропиточного состава и улучшаются санитарные условия при проведении работ. Находящиеся в пропиточном составе карбамидоформальдегидные смолы заполняют имеющиеся в бетоне пустые поры и раковины, а при сушке образуют ровную эластичн ую гр унтовку, обеспечивающую высокую адгезию ЛКП к бетону. Предлагаемый способ позволяет удлинить срок службы и улучши ть внешний вид покрытия до разрушения при снижении расходов пропиточного раствора и ЛКП. Пример 1 Разрушенную поверхность бетонных конструкций пропитывают карбамидоформальдегидной смолой из расчета 250-400 г/м 2. Через 24 часа на обработанную таким способом поверхность наносят эпоксидное покрытие ЭП-00-10. Покрытие эксплуатируется на вн утренней поверхности грануляционной башни действующего производства карбамида. Адгезию определяли через 24 часа и 10 месяцев. Срок службы определяли по растрескиванию покрытия и по его отслаиванию (по потере адгезии). Концентрацию формальдегида в воздухе определяли на расстоянии 50 см от пропитываемой поверхности в момент проведения пропиточных работ. Результаты приведены в таблице. Пример 2 Аналогичный участок разрушенной бетонной поверхности внутри грануляционной башни производства карбамида, рядом с участком по примеру 1, пропитывали 30% водным раствором формалина из расчета 400-500 г/м 2. Через 20 часов на обработанную таким способом поверхность нанесли эпоксидное покрытие ЭП-00-10. Эксплуатацию, наблюдения и анализы проводили одновременно и аналогично примеру 1. Результаты приведены в таблице. Как видно из таблицы в предлагаемом способе (пример 1) по сравнению с известным (пример 2) улучшается внешний вид защитного покрытия, более чем на 30% удлиняется срок службы (после 8 лет эксплуатации в условиях действующего производства покрытие в хорошем состоянии), в 1,7 раза снижается концентрация формальдегида в воздухе при проведении пропиточных работ, снижается расход пропиточного состава на 20-37,5% и ЛКП на 21,7%. Таблица Сравнительные данные предлагаемого и известного способов защиты Концентрация формальдегида в воздухе мг/м 3 Расход, г/м 3 Адгезия, кг/см 2 № примеров Способ защиты Внешний вид покрытия Срок службы покрытия лет 1 Предлагаемый с пропиткой КФС поверхность ровная глянцевая 8 0,2 250-400 180 20 20 2 Известный с пропиткой поверхности 30% водным раствором формалина Поверхность матовая пропиточная 6 0,35 400-500 230 18 17,5 2 пропиточного состава ЛКП через через через ЭП10 меся20 часов 24 часа 0010 цев 29676 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
