Спосіб внутрішньотрубної діагностики

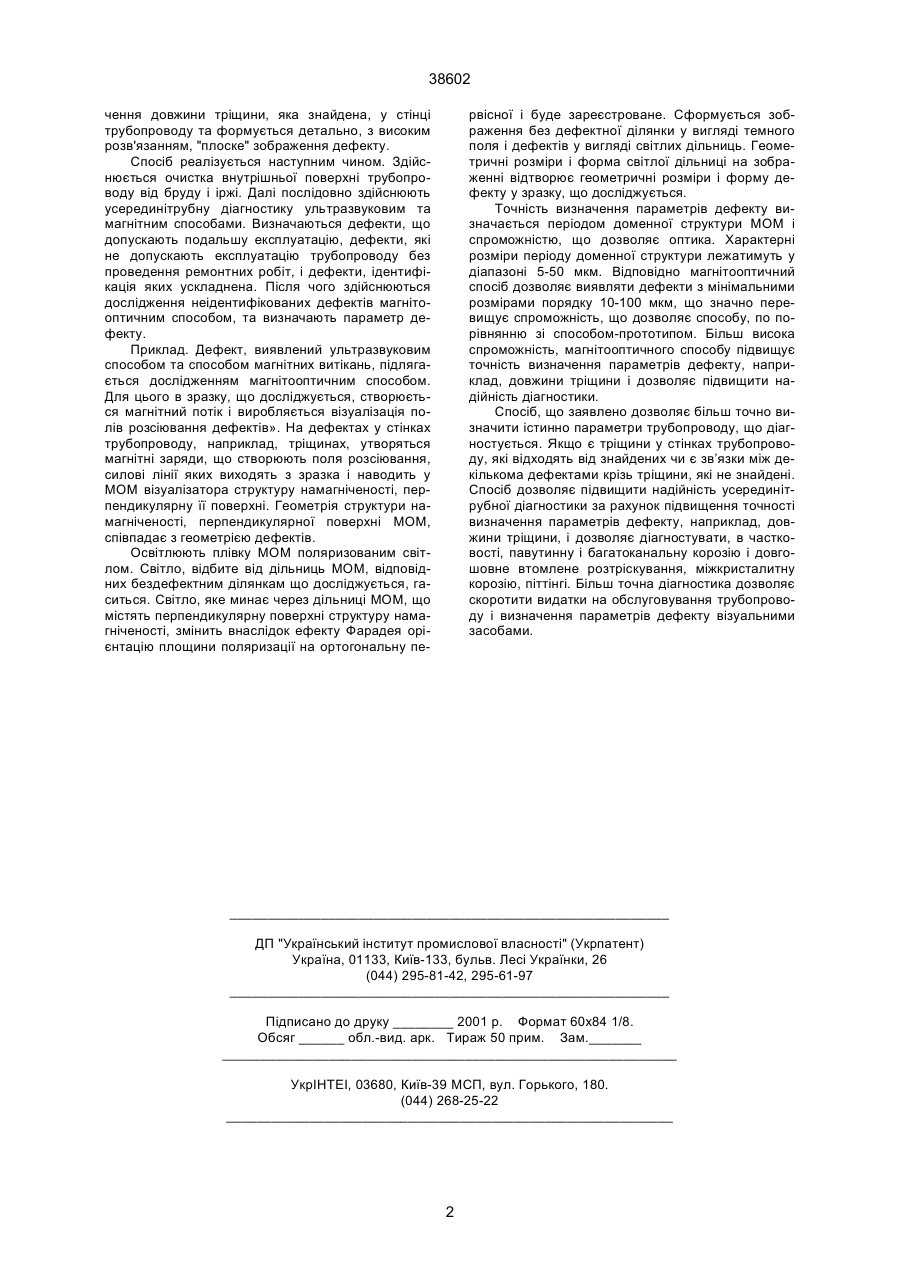

Спосіб внутрішньотрубної діагностики, включаючий визначення дефектів ультразвуковим способом, визначення дефектів способом магнітних витікань, суміщення результатів досліджень в процесі аналізу отриманих даних, що відрізняється тим, що додатково проводять дослідження стінок трубопроводу з дефектом, який виявлено магнітооптичним способом, по результатам якого визначають параметри дефекту. (19) (21) 2000074586 (22) 31.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Вілесов Юрій Федотович, Грошенко Микола Олександрович (73) ТАВРІЙСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМ. В.І. ВЕРНАДСЬКОГО 38602 чення довжини тріщини, яка знайдена, у стінці трубопроводу та формується детально, з високим розв'язанням, "плоске" зображення дефекту. Спосіб реалізується наступним чином. Здійснюється очистка внутрішньої поверхні трубопроводу від бруду і іржі. Далі послідовно здійснюють усерединітрубну діагностику ультразвуковим та магнітним способами. Визначаються дефекти, що допускають подальшу експлуатацію, дефекти, які не допускають експлуатацію трубопроводу без проведення ремонтних робіт, і дефекти, ідентифікація яких ускладнена. Після чого здійснюються дослідження неідентифікованих дефектів магнітооптичним способом, та визначають параметр дефекту. Приклад. Дефект, виявлений ультразвуковим способом та способом магнітних витікань, підлягається дослідженням магнітооптичним способом. Для цього в зразку, що досліджується, створюється магнітний потік і виробляється візуалізація полів розсіювання дефектів». На дефектах у стінках трубопроводу, наприклад, тріщинах, утворяться магнітні заряди, що створюють поля розсіювання, силові лінії яких виходять з зразка і наводить у MOM візуалізатора структуру намагніченості, перпендикулярну її поверхні. Геометрія структури намагніченості, перпендикулярної поверхні MOM, співпадає з геометрією дефектів. Освітлюють плівку MOM поляризованим світлом. Світло, відбите від дільниць MOM, відповідних бездефектним ділянкам що досліджується, гаситься. Світло, яке минає через дільниці MOM, що містять перпендикулярну поверхні структуру намагніченості, змінить внаслідок ефекту Фарадея орієнтацію площини поляризації на ортогональну пе рвісної і буде зареєстроване. Сформується зображення без дефектної ділянки у вигляді темного поля і дефектів у вигляді світлих дільниць. Геометричні розміри і форма світлої дільниці на зображенні відтворює геометричні розміри і форму дефекту у зразку, що досліджується. Точність визначення параметрів дефекту визначається періодом доменної структури MOM і спроможністю, що дозволяє оптика. Характерні розміри періоду доменної структури лежатимуть у діапазоні 5-50 мкм. Відповідно магнітооптичний спосіб дозволяє виявляти дефекти з мінімальними розмірами порядку 10-100 мкм, що значно перевищує спроможність, що дозволяє способу, по порівнянню зі способом-прототипом. Більш висока спроможність, магнітооптичного способу підвищує точність визначення параметрів дефекту, наприклад, довжини тріщини і дозволяє підвищити надійність діагностики. Спосіб, що заявлено дозволяє більш точно визначити істинно параметри трубопроводу, що діагностується. Якщо є тріщини у стінках трубопроводу, які відходять від знайдених чи є зв’язки між декількома дефектами крізь тріщини, які не знайдені. Спосіб дозволяє підвищити надійність усерединітрубної діагностики за рахунок підвищення точності визначення параметрів дефекту, наприклад, довжини тріщини, і дозволяє діагностувати, в частковості, павутинну і багатоканальну корозію і довгошовне втомлене розтріскування, міжкристалитну корозію, піттінгі. Більш точна діагностика дозволяє скоротити видатки на обслуговування трубопроводу і визначення параметрів дефекту візуальними засобами. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
