Устаткування для шляхового обстеження внутрішньої поверхні трубопроводу

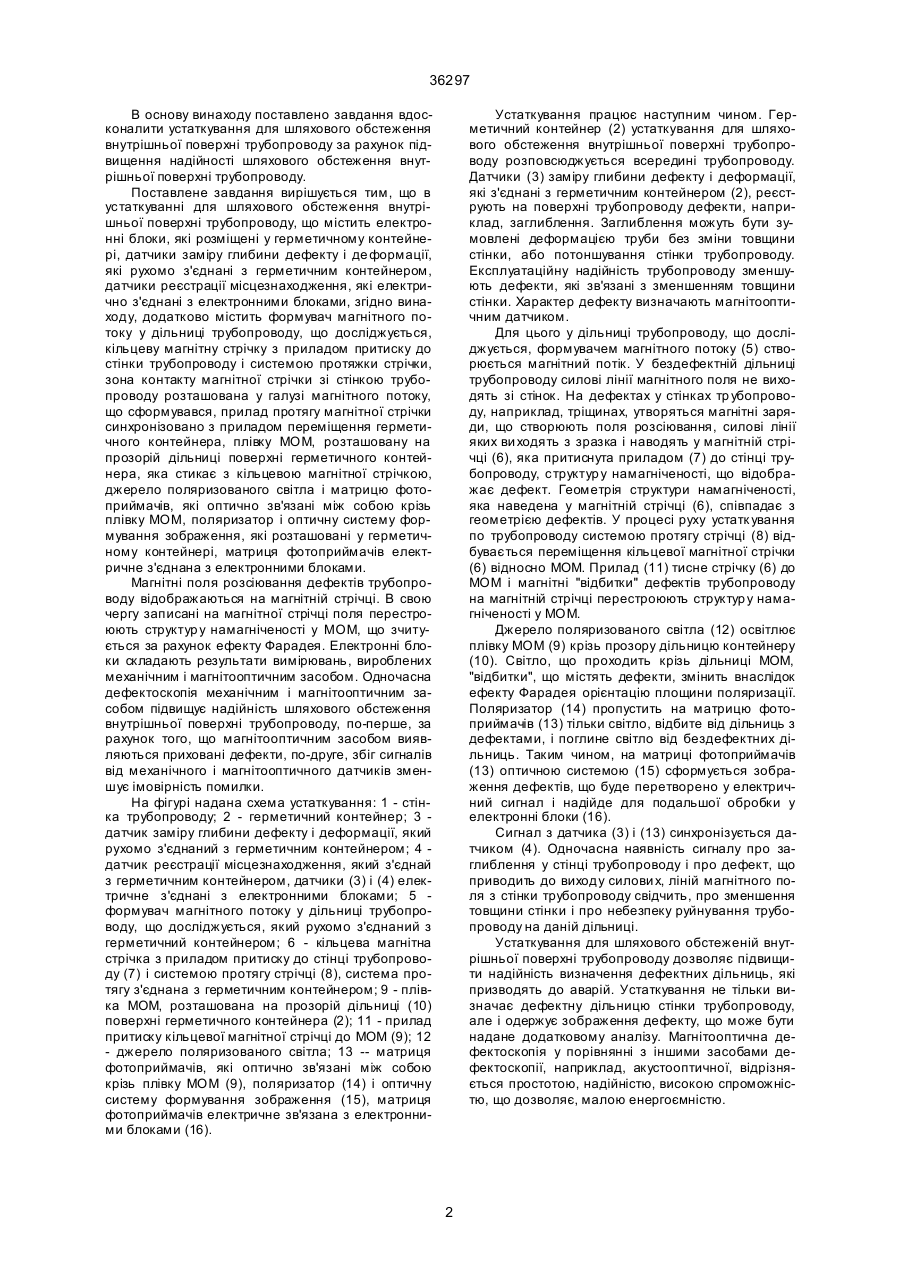

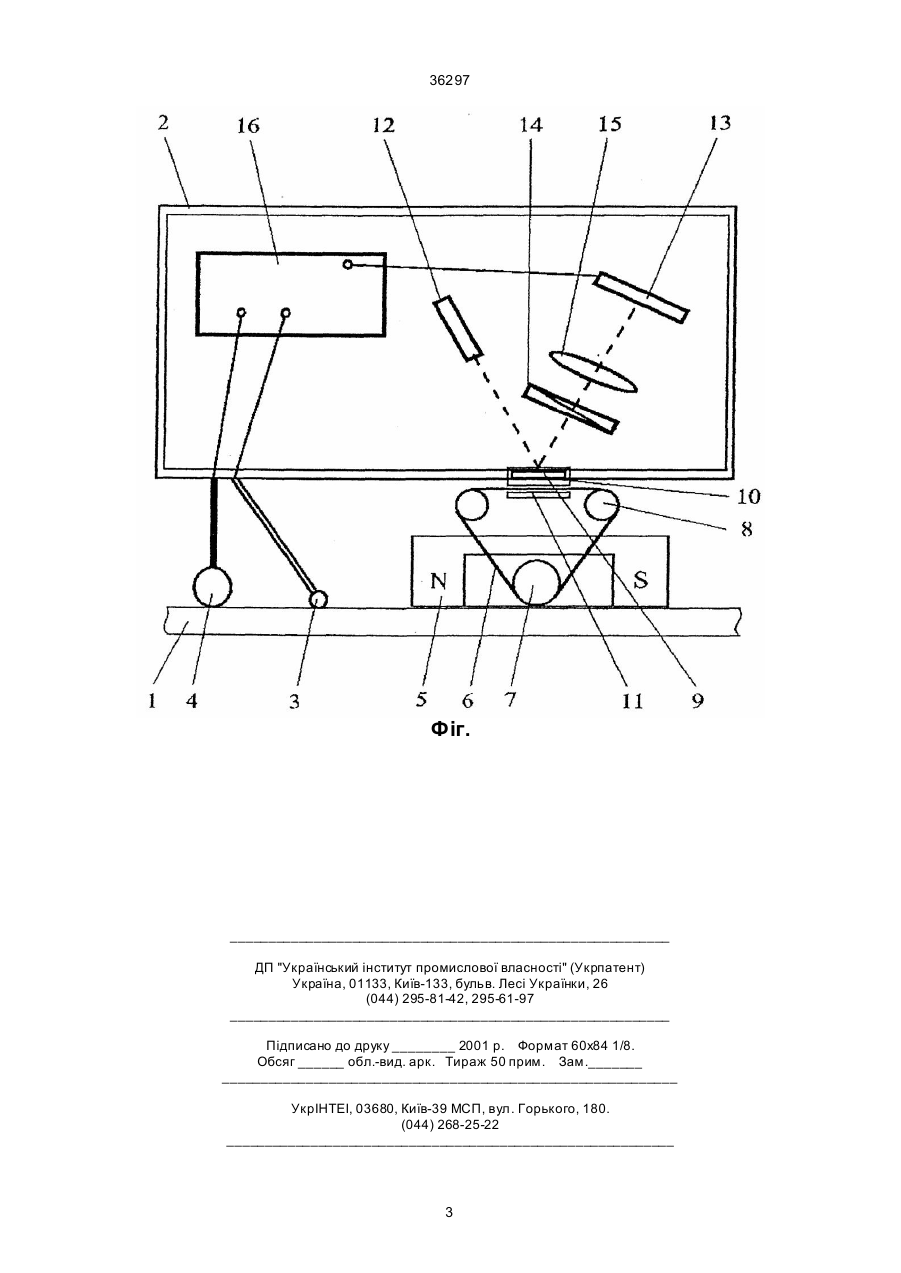

Устаткування для шляхового обстеження внутрішньої поверхні трубопроводу, що містить електронні блоки, які розміщені у герметичному контейнері, датчики заміру глибини дефекту і деформації, які рухомо з'єднані з герметичним контейнером, датчики реєстрації місцезнаходження, які з'єднані з герметичним контейнером, датчики електричне зв'язані з електронними блоками у герметичному контейнері, відрізняється тим, що додатково містить формувач магнітного потоку у дільни 36297 В основу винаходу поставлено завдання вдосконалити устаткування для шляхового обстеження внутрішньої поверхні трубопроводу за рахунок підвищення надійності шляхового обстеження внутрішньої поверхнi трубопроводу. Поставлене завдання вирішується тим, що в устаткуванні для шляхового обстеження внутрішньої поверхні трубопроводу, що містить електронні блоки, які розміщені у герметичному контейнері, датчики заміру глибини дефекту і де формації, які рухомо з'єднані з герметичним контейнером, датчики реєстрації місцезнаходження, які електрично з'єднані з електронними блоками, згідно винаходу, додатково містить формувач магнітного потоку у дільниці трубопроводу, що досліджується, кільцеву магнітну стрічку з приладом притиску до стінки трубопроводу і системою протяжки стрічки, зона контакту магнітної стрічки зі стінкою трубопроводу розташована у галузі магнітного потоку, що сформувався, прилад протягу магнітної стрічки синхронізовано з приладом переміщення герметичного контейнера, плівку MOM, розташовану на прозорій дільниці поверхні герметичного контейнера, яка стикає з кільцевою магнітної стрічкою, джерело поляризованого світла і матрицю фотоприймачів, які оптично зв'язані між собою крізь плівку MOM, поляризатор і оптичну систему формування зображення, які розташовані у герметичному контейнері, матриця фотоприймачів електричне з'єднана з електронними блоками. Магнітні поля розсіювання дефектів трубопроводу відображаються на магнітній стрічці. В свою чергу записані на магнітної стрічці поля перестроюють структур у намагніченості у MOM, що зчитується за рахунок ефекту Фарадея. Електронні блоки складають результати вимірювань, вироблених механічним і магнітооптичним засобом. Одночасна дефектоскопія механічним і магнітооптичним засобом підвищує надійність шляхового обстеження внутрішньої поверхні трубопроводу, по-перше, за рахунок того, що магнітооптичним засобом виявляються приховані дефекти, по-друге, збіг сигналів від механічного і магнітооптичного датчиків зменшує імовірність помилки. На фігурі надана схема устаткування: 1 - стінка трубопроводу; 2 - герметичний контейнер; 3 датчик заміру глибини дефекту і деформації, який рухомо з'єднаний з герметичним контейнером; 4 датчик реєстрації місцезнаходження, який з'єднай з герметичним контейнером, датчики (3) і (4) електричне з'єднані з електронними блоками; 5 формувач магнітного потоку у дільниці трубопроводу, що досліджується, який рухомо з'єднаний з герметичний контейнером; 6 - кільцева магнітна стрічка з приладом притиску до стінці трубопроводу (7) і системою протягу стрічці (8), система протягу з'єднана з герметичним контейнером; 9 - плівка MOM, розташована на прозорій дільниці (10) поверхні герметичного контейнера (2); 11 - прилад притиску кільцевої магнітної стрічці до MOM (9); 12 - джерело поляризованого світла; 13 -- матриця фотоприймачів, які оптично зв'язані між собою крізь плівку MOM (9), поляризатор (14) і оптичну систему формування зображення (15), матриця фотоприймачів електричне зв'язана з електронними блоками (16). Устаткування працює наступним чином. Герметичний контейнер (2) устаткування для шляхового обстеження внутрішньої поверхні трубопроводу розповсюджується всередині трубопроводу. Датчики (3) заміру глибини дефекту і деформації, які з'єднані з герметичним контейнером (2), реєструють на поверхні трубопроводу дефекти, наприклад, заглиблення. Заглиблення можуть бути зумовлені деформацією труби без зміни товщини стінки, або потоншування стінки трубопроводу. Експлуатаційну надійність трубопроводу зменшують дефекти, які зв'язані з зменшенням товщини стінки. Характер дефекту визначають магнітооптичним датчиком. Для цього у дільниці трубопроводу, що досліджується, формувачем магнітного потоку (5) створюється магнітний потік. У бездефектній дільниці трубопроводу силові лінії магнітного поля не виходять зі стінок. На дефектах у стінках тр убопроводу, наприклад, тріщинах, утворяться магнітні заряди, що створюють поля розсіювання, силові лінії яких ви ходять з зразка і наводять у магнітній стрічці (6), яка притиснута приладом (7) до стінці трубопроводу, структур у намагніченості, що відображає дефект. Геометрія структури намагніченості, яка наведена у магнітній стрічці (6), співпадає з геометрією дефектів. У процесі руху устатк ування по трубопроводу системою протягу стрічці (8) відбувається переміщення кільцевої магнітної стрічки (6) відносно MOM. Прилад (11) тисне стрічку (6) до MOM і магнітні "відбитки" дефектів трубопроводу на магнітній стрічці перестроюють структур у намагніченості у MOM. Джерело поляризованого світла (12) освітлює плівку MOM (9) крізь прозору дільницю контейнеру (10). Світло, що проходить крізь дільниці MOM, "відбитки", що містять дефекти, змінить внаслідок ефекту Фарадея орієнтацію площини поляризації. Поляризатор (14) пропустить на матрицю фотоприймачів (13) тільки світло, відбите від дільниць з дефектами, і поглине світло від бездефектних дільниць. Таким чином, на матриці фотоприймачів (13) оптичною системою (15) сформується зображення дефектів, що буде перетворено у електричний сигнал і надійде для подальшої обробки у електронні блоки (16). Сигнал з датчика (3) і (13) синхронізується датчиком (4). Одночасна наявність сигналу про заглиблення у стінці трубопроводу і про дефект, що приводить до виходу силови х, ліній магнітного поля з стінки трубопроводу свідчить, про зменшення товщини стінки і про небезпеку руйнування трубопроводу на даній дільниці. Устаткування для шляхового обстеженій внутрішньої поверхні трубопроводу дозволяє підвищити надійність визначення дефектних дільниць, які призводять до аварій. Устаткування не тільки визначає дефектну дільницю стінки трубопроводу, але і одержує зображення дефекту, що може бути надане додатковому аналізу. Магнітооптична дефектоскопія у порівнянні з іншими засобами дефектоскопії, наприклад, акустооптичної, відрізняється простотою, надійністю, високою спроможністю, що дозволяє, малою енергоємністю. 2 36297 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
