Пристрій для ароматизації повітря

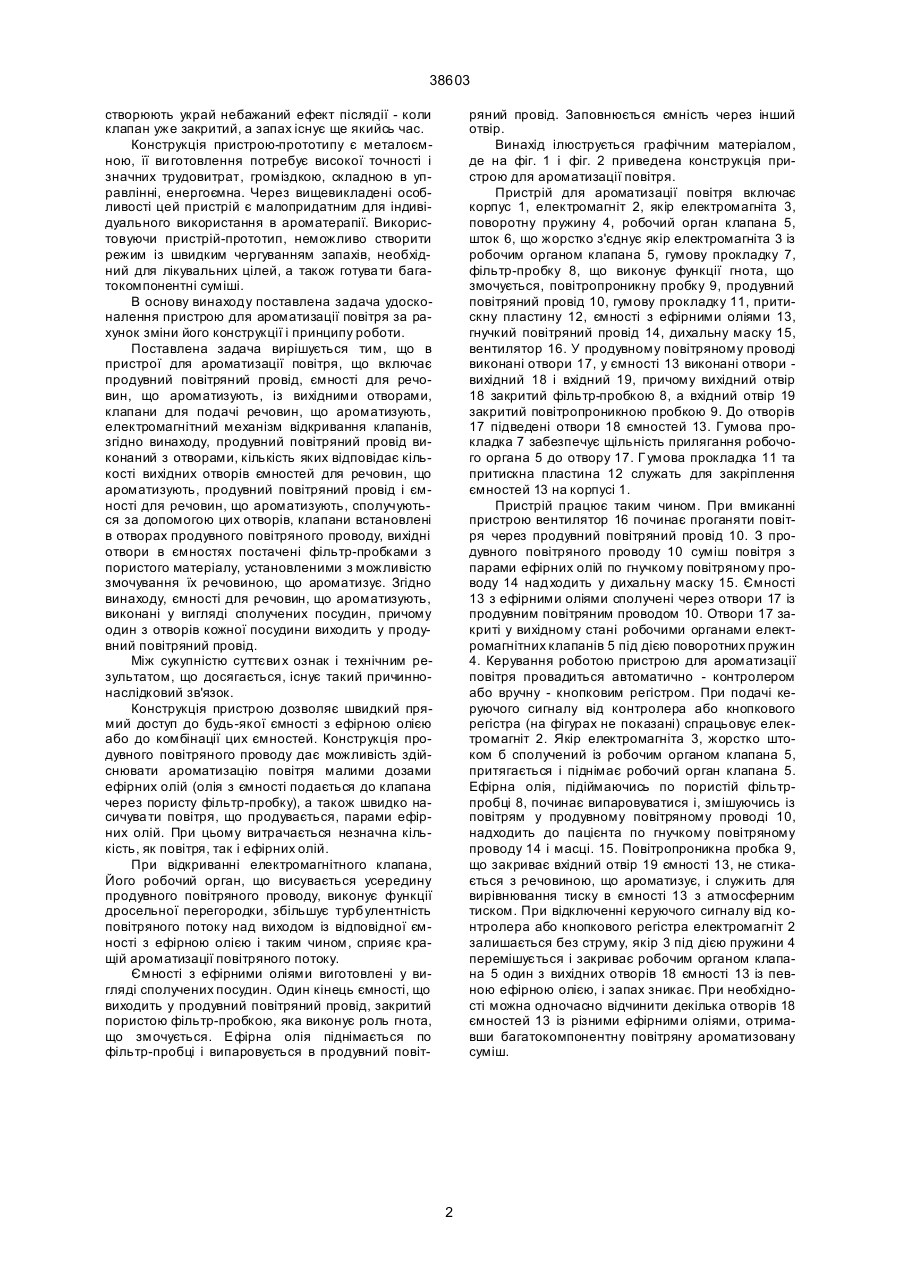

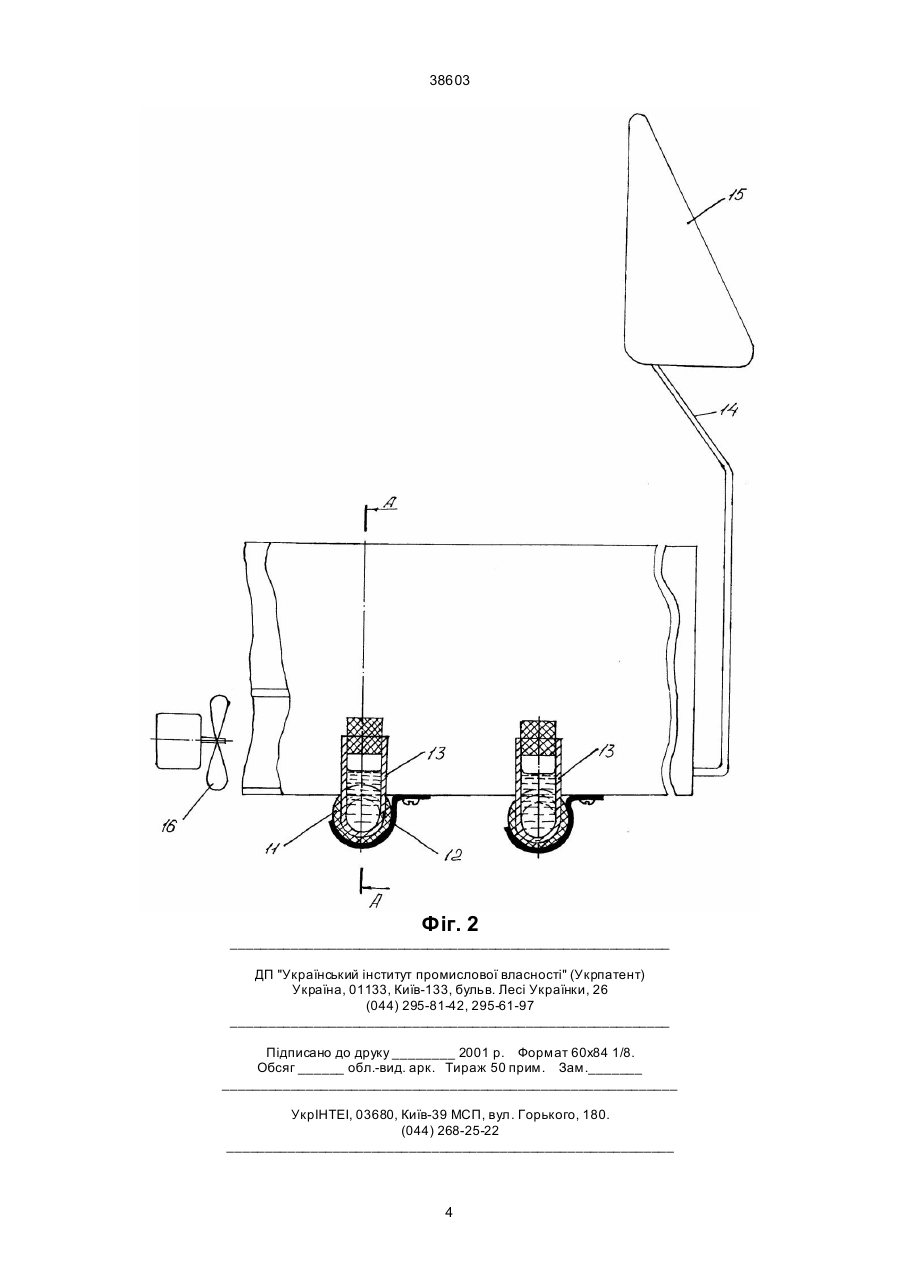

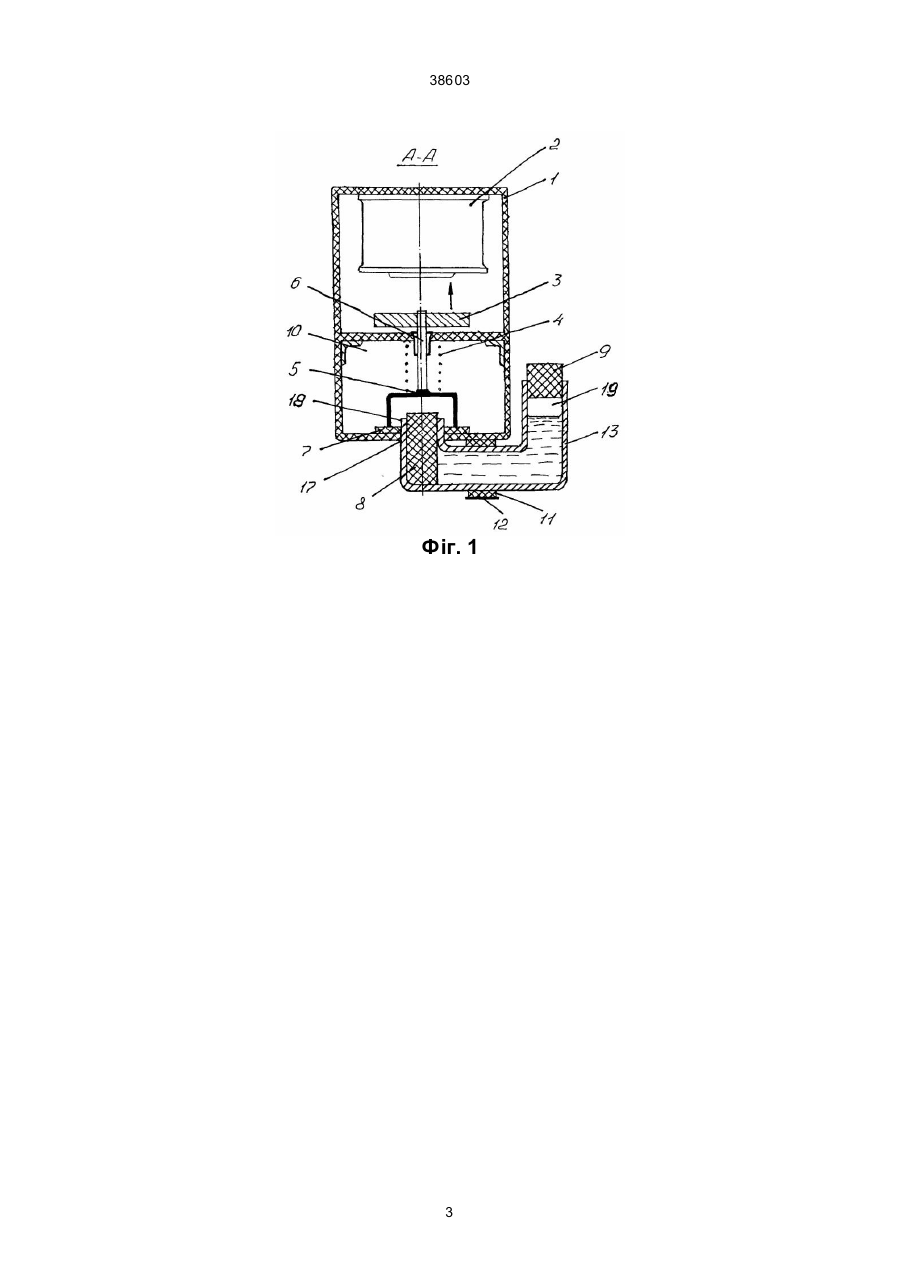

1. Пристрій для ароматизації повітря, що включає продувний повітряний провід ємності для речовин, що ароматизують із вихідними отворам, клапани для подачі речовин, що ароматизують, електромагнітний механізм відкривання клапанів, який відрізняється тим, що продувний повітряний провід виконаний з отворами, кількість яких відпо 38603 створюють украй небажаний ефект післядії - коли клапан уже закритий, а запах існує ще якийсь час. Конструкція пристрою-прототипу є металоємною, її ви готовлення потребує високої точності і значних трудовитрат, громіздкою, складною в управлінні, енергоємна. Через вищевикладені особливості цей пристрій є малопридатним для індивідуального використання в ароматерапії. Використовуючи пристрій-прототип, неможливо створити режим із швидким чергуванням запахів, необхідний для лікувальних цілей, а також готува ти багатокомпонентні суміші. В основу винаходу поставлена задача удосконалення пристрою для ароматизації повітря за рахунок зміни його конструкції і принципу роботи. Поставлена задача вирішується тим, що в пристрої для ароматизації повітря, що включає продувний повітряний провід, ємності для речовин, що ароматизують, із вихідними отворами, клапани для подачі речовин, що ароматизують, електромагнітний механізм відкривання клапанів, згідно винаходу, продувний повітряний провід виконаний з отворами, кількість яких відповідає кількості вихідних отворів ємностей для речовин, що ароматизують, продувний повітряний провід і ємності для речовин, що ароматизують, сполучуються за допомогою цих отворів, клапани встановлені в отворах продувного повітряного проводу, вихідні отвори в ємностях постачені фільтр-пробками з пористого матеріалу, установленими з можливістю змочування їх речовиною, що ароматизує. Згідно винаходу, ємності для речовин, що ароматизують, виконані у вигляді сполучених посудин, причому один з отворів кожної посудини виходить у продувний повітряний провід. Між сукупністю суттєви х ознак і технічним результатом, що досягається, існує такий причиннонаслідковий зв'язок. Конструкція пристрою дозволяє швидкий прямий доступ до будь-якої ємності з ефірною олією або до комбінації цих ємностей. Конструкція продувного повітряного проводу дає можливість здійснювати ароматизацію повітря малими дозами ефірних олій (олія з ємності подається до клапана через пористу фільтр-пробку), а також швидко насичува ти повітря, що продувається, парами ефірних олій. При цьому витрачається незначна кількість, як повітря, так і ефірних олій. При відкриванні електромагнітного клапана, Його робочий орган, що висувається усередину продувного повітряного проводу, виконує функції дросельної перегородки, збільшує турбулентність повітряного потоку над виходом із відповідної ємності з ефірною олією і таким чином, сприяє кращій ароматизації повітряного потоку. Ємності з ефірними оліями виготовлені у вигляді сполучених посудин. Один кінець ємності, що виходить у продувний повітряний провід, закритий пористою фільтр-пробкою, яка виконує роль гнота, що змочується. Ефірна олія піднімається по фільтр-пробці і випаровується в продувний повіт ряний провід. Заповнюється ємність через інший отвір. Винахід ілюструється графічним матеріалом, де на фіг. 1 і фіг. 2 приведена конструкція пристрою для ароматизації повітря. Пристрій для ароматизації повітря включає корпус 1, електромагніт 2, якір електромагніта 3, поворотну пружину 4, робочий орган клапана 5, шток 6, що жорстко з'єднує якір електромагніта 3 із робочим органом клапана 5, гумову прокладку 7, фільтр-пробку 8, що виконує функції гнота, що змочується, повітропроникну пробку 9, продувний повітряний провід 10, гумову прокладку 11, притискну пластину 12, ємності з ефірними оліями 13, гнучкий повітряний провід 14, дихальну маску 15, вентилятор 16. У продувному повітряному проводі виконані отвори 17, у ємності 13 виконані отвори вихідний 18 і вхідний 19, причому вихідний отвір 18 закритий фільтр-пробкою 8, а вхідний отвір 19 закритий повітропроникною пробкою 9. До отворів 17 підведені отвори 18 ємностей 13. Гумова прокладка 7 забезпечує щільність прилягання робочого органа 5 до отвору 17. Г умова прокладка 11 та притискна пластина 12 служать для закріплення ємностей 13 на корпусі 1. Пристрій працює таким чином. При вмиканні пристрою вентилятор 16 починає проганяти повітря через продувний повітряний провід 10. З продувного повітряного проводу 10 суміш повітря з парами ефірних олій по гнучкому повітряному проводу 14 надходить у дихальну маску 15. Ємності 13 з ефірними оліями сполучені через отвори 17 із продувним повітряним проводом 10. Отвори 17 закриті у вихідному стані робочими органами електромагнітних клапанів 5 під дією поворотних пружин 4. Керування роботою пристрою для ароматизації повітря провадиться автоматично - контролером або вручну - кнопковим регістром. При подачі керуючого сигналу від контролера або кнопкового регістра (на фігурах не показані) спрацьовує електромагніт 2. Якір електромагніта 3, жорстко штоком б сполучений із робочим органом клапана 5, притягається і піднімає робочий орган клапана 5. Ефірна олія, підіймаючись по пористій фільтрпробці 8, починає випаровуватися і, змішуючись із повітрям у продувному повітряному проводі 10, надходить до пацієнта по гнучкому повітряному проводу 14 і масці. 15. Повітропроникна пробка 9, що закриває вхідний отвір 19 ємності 13, не стикається з речовиною, що ароматизує, і служить для вирівнювання тиску в ємності 13 з атмосферним тиском. При відключенні керуючого сигналу від контролера або кнопкового регістра електромагніт 2 залишається без струму, якір 3 під дією пружини 4 перемішується і закриває робочим органом клапана 5 один з вихідних отворів 18 ємності 13 із певною ефірною олією, і запах зникає. При необхідності можна одночасно відчинити декілька отворів 18 ємностей 13 із різними ефірними оліями, отримавши багатокомпонентну повітряну ароматизовану суміш. 2 38603 Фіг. 1 3 38603 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
