З`єднувальна муфта

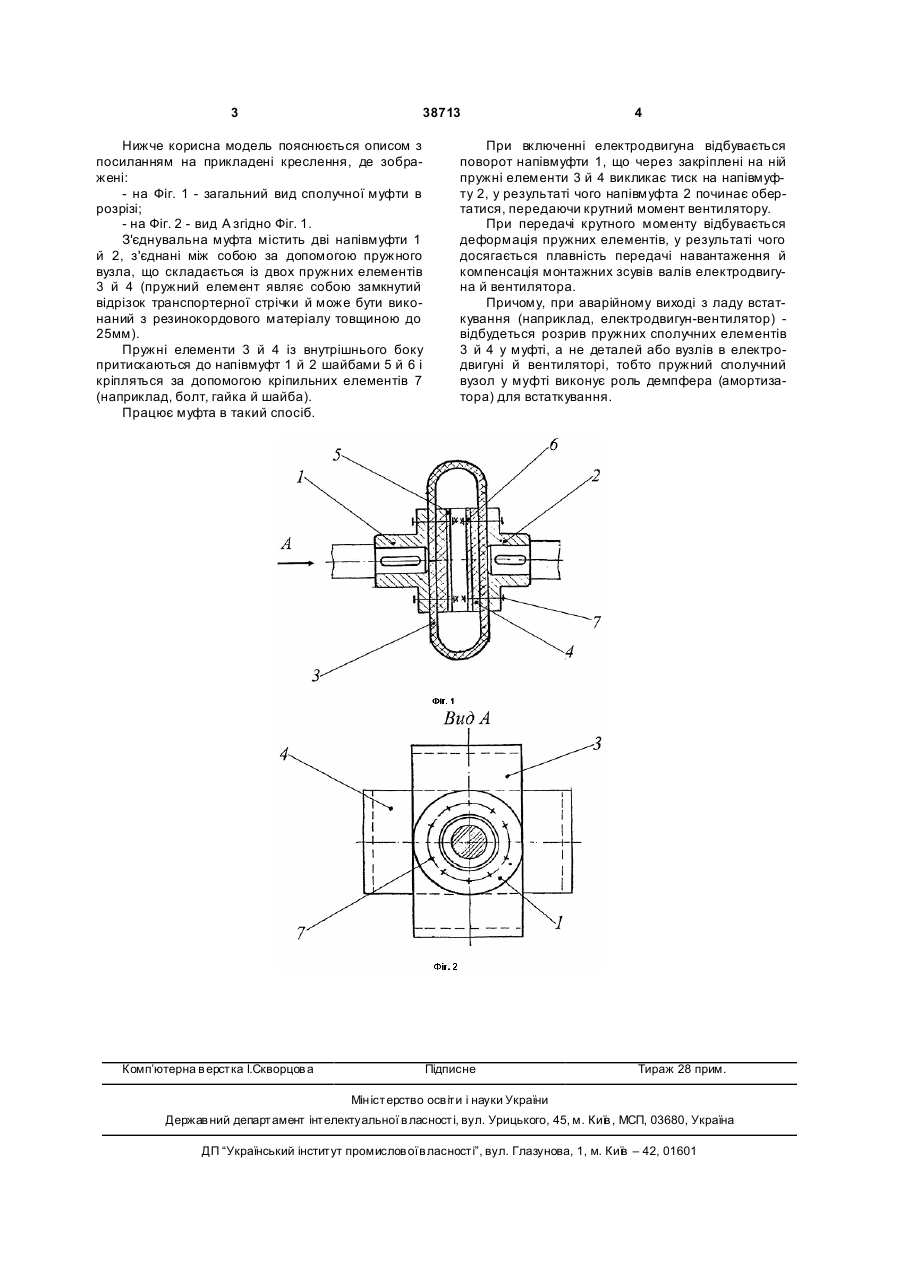

1. З'єднувальна муфта, що містить дві півмуфти, з'єднані між собою за допомогою пружного вузла, яка відрізняється тим, що пружний вузол, що з'єдн ує півмуфти, виконаний у вигляді двох пружних елементів, розташованих під кутом 85100° відносно один одного в площині, перпендикулярній осі обертання. 2. З'єднувальна муфта за п. 1, яка відрізняється тим, що кожен з пружних елементів виконаний у вигляді замкнутого відрізка транспортерної стрічки. (19) (21) u200807676 (22) 05.06.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) КОВТУН ЛЕОНІД ІВАНОВИЧ, U A, СЕНЬКІН ОЛЕКСАНДР ОЛЕКСІЙОВИЧ, UA, КУЗНЕЦОВ СТАНІСЛАВ ВАСИЛЬОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА", U A 3 38713 Нижче корисна модель пояснюється описом з посиланням на прикладені креслення, де зображені: - на Фіг. 1 - загальний вид сполучної муфти в розрізі; - на Фіг. 2 - вид А згідно Фіг. 1. З'єднувальна муфта містить дві напівмуфти 1 й 2, з'єднані між собою за допомогою пружного вузла, що складається із двох пружних елементів 3 й 4 (пружний елемент являє собою замкнутий відрізок транспортерної стрічки й може бути виконаний з резинокордового матеріалу товщиною до 25мм). Пружні елементи 3 й 4 із внутрішнього боку притискаються до напівмуфт 1 й 2 шайбами 5 й 6 і кріпляться за допомогою кріпильних елементів 7 (наприклад, болт, гайка й шайба). Працює муфта в такий спосіб. Комп’ютерна в ерстка І.Скворцов а 4 При включенні електродвигуна відбувається поворот напівмуфти 1, що через закріплені на ній пружні елементи 3 й 4 викликає тиск на напівмуфту 2, у результаті чого напівмуфта 2 починає обертатися, передаючи крутний момент вентилятору. При передачі крутного моменту відбувається деформація пружних елементів, у результаті чого досягається плавність передачі навантаження й компенсація монтажних зсувів валів електродвигуна й вентилятора. Причому, при аварійному виході з ладу встаткування (наприклад, електродвигун-вентилятор) відбудеться розрив пружних сполучних елементів 3 й 4 у муфті, а не деталей або вузлів в електродвигуні й вентиляторі, тобто пружний сполучний вузол у муфті виконує роль демпфера (амортизатора) для встаткування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
