Еластична муфта /варіанти/

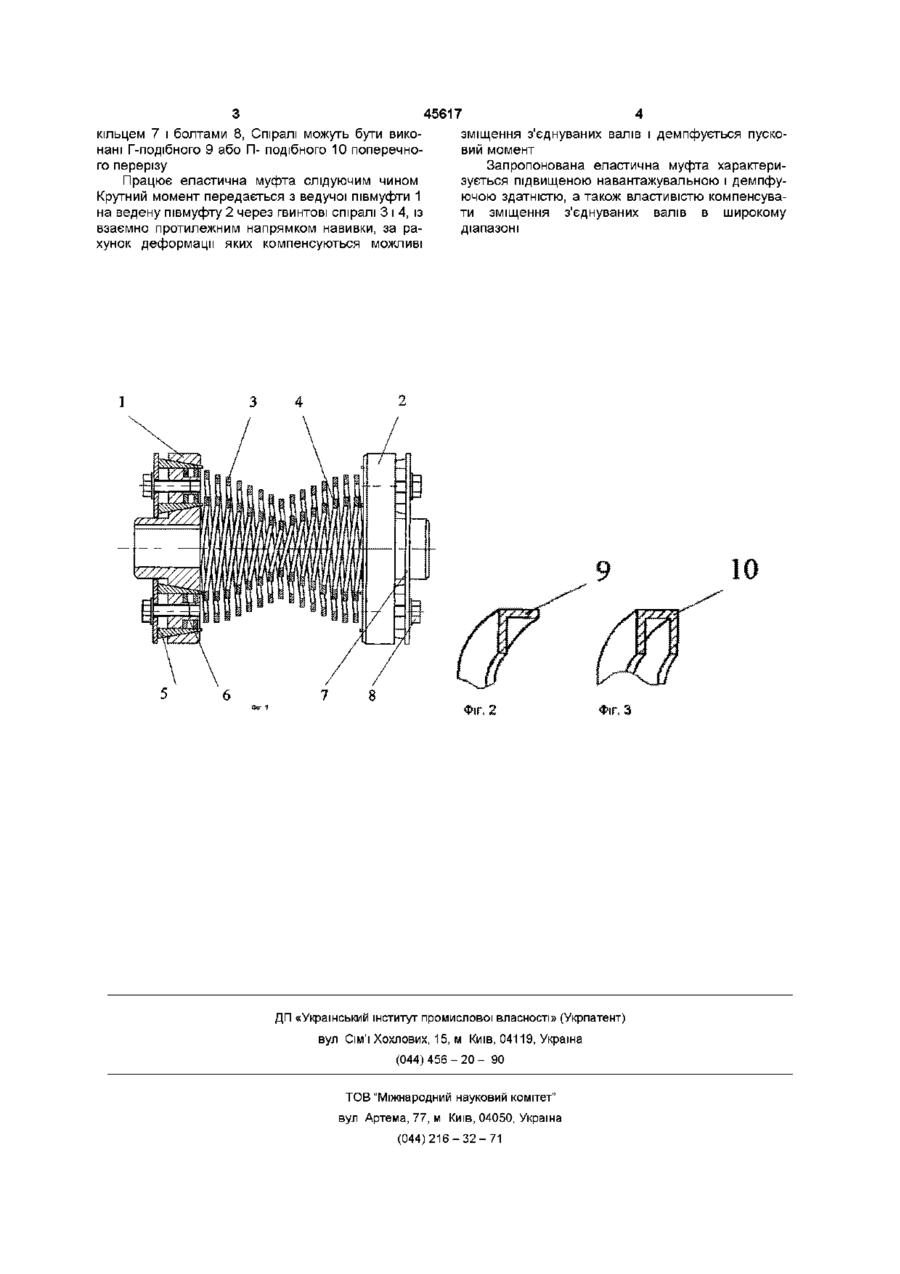

1 Еластична муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді двох концентрично розташованих одна в одній спіралі прямокутного поперечного перерізу, із взаємно протилежним напрямком навивання, які закріплені кпинами у канавках ведучої та веденої півмуфт, причому клини зафіксовані притискним кільцем і болтами 2 Еластична муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді двох концентрично розташованих одна в одній спіралі Гподібного поперечного перерізу, із взаємно протилежним напрямком навивання, які закріплені клинами у канавках ведучої та веденої півмуфт, причому клини зафіксовані притискним кільцем і болтами З Еластична муфта, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, яка відрізняється тим, що гвинтовий пружний елемент, виконаний у вигляді двох концентрично розташованих одна в одній спіралі Пподібного поперечного перерізу, із взаємно протилежним напрямком навивання, які закріплені клинами у канавках ведучої та веденої півмуфт, причому клини зафіксовані притискним кільцем і болтами Винахід відноситься до галузі машинобудування і може бути застосований в приводах машин для компенсації зміщення валів і демпфування пускових моментів Відома еластична муфта (Кн В С Поляков, И Д Барбаш, О А Ряховский Справочник по муфтам Л , Машиностроение, 1974, ст 83, рис III 22, муфта «Simplaflex»), яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом Недоліком такої муфти є недостатня компенсаційна здатність Також відома еластична муфта (А С СРСР №490964, М Кл F16 d 3/72, Бюл №41, 1975), яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом До недоліків такої муфти відноситься мала навантажувальна здатність і велика ймовірність поламки гвинтового пружного елемента в МІСЦІ найменшого діаметра В основу винаходу покладена задача покращення навантажувальної і демпфуючої здатності муфти Поставлена задача досягається за рахунок того, що у еластичній муфті, яка містить ведучу і ведену півмуфти, з'єднані між собою гвинтовим пружним елементом, гвинтовий пружний елемент виконаний у вигляді двох або більше концентрично розташованих одна в одній спіралей прямокутного поперечного перерізу, із взаємно протилежним напрямком навивки, які закріплені клинами у канавках ведучої та веденої півмуфт, причому клини зафіксовані притискним кільцем і болтами Спіралі можуть бути виконані Г-подібного або Пподібного поперечного перерізу Еластична муфта зображена на Фіг 1, Фіг 2 - Гподібний поперечний переріз спіралі, Фіг 3 - Пподібний поперечний переріз спіралі Еластична муфта містить ведучу 1 і ведену 2 півмуфти, з'єднані між собою гвинтовим пружним елементом, що виконаний у вигляді двох концентрично розташованих одна в одній спіралей 3 і 4, прямокутного поперечного перерізу, із взаємно протилежним напрямком навивки, які закріплені клинами 5 у канавках 6 ведучої 1 та веденої 2 півмуфт, причому клини 5 зафіксовані притискним (О ю 45617 4 кільцем 7 і болтами 8, Спіралі можуть бути викозміщення з'єднуваних валів і демпфується пусконані Г-подібного 9 або П- подібного 10 поперечновий момент го перерізу Запропонована еластична муфта характериПрацює еластична муфта слідуючим чином зується підвищеною навантажувальною і демпфуКрутний момент передається з ведучої півмуфти 1 ючою здатністю, а також властивістю компенсувана ведену півмуфту 2 через гвинтові спіралі 3 і 4, із ти зміщення з'єднуваних валів в широкому взаємно протилежним напрямком навивки, за радіапазоні хунок деформації яких компенсуються можливі З 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
