Пристрій для очищення внутрішньої поверхні трубопроводу

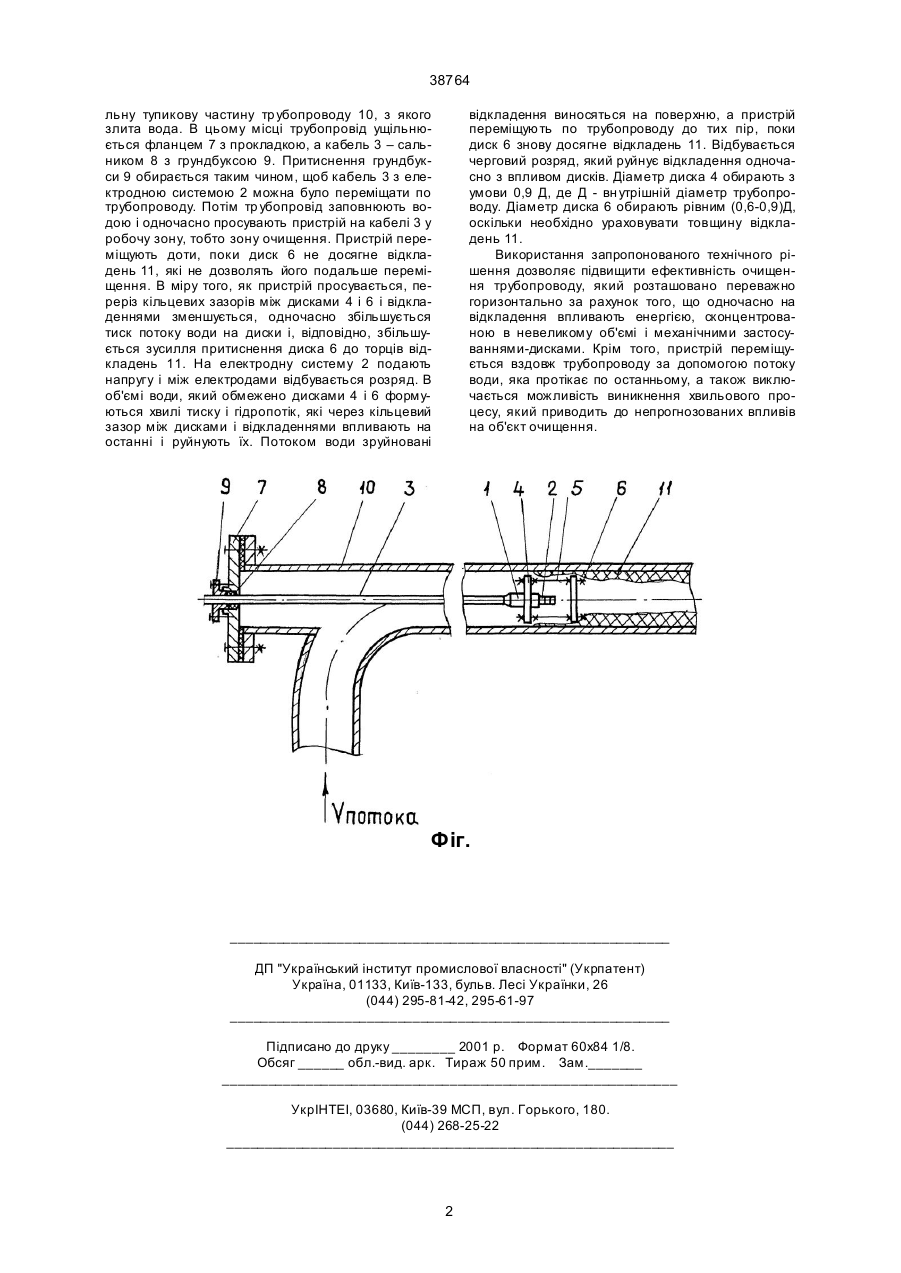

Пристрій для очищення внутрішньої поверхні трубопроводу, що містить електроди, які розташовані в корпусі і з'єднані кабелем з джерелом постійного струму, який відрізняється тим, що пристрій обладнано жорстко з'єднаними дисками, один з яких закріплено на корпусі, а другий розташовано зовні корпусу, з боку електродів. (19) (21) 2000095438 (22) 22.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мнухін Анатолій Григорович, Мн ухін Владислав Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мн ухін Владислав Анатольович, Насонов Сергій Володимирович, 38764 льну тупикову частину тр убопроводу 10, з якого злита вода. В цьому місці трубопровід ущільнюється фланцем 7 з прокладкою, а кабель 3 – сальником 8 з грундбуксою 9. Притиснення грундбукси 9 обирається таким чином, щоб кабель 3 з електродною системою 2 можна було переміщати по трубопроводу. Потім тр убопровід заповнюють водою і одночасно просувають пристрій на кабелі 3 у робочу зону, тобто зону очищення. Пристрій переміщують доти, поки диск 6 не досягне відкладень 11, які не дозволять його подальше переміщення. В міру того, як пристрій просувається, переріз кільцевих зазорів між дисками 4 і 6 і відкладеннями зменшується, одночасно збільшується тиск потоку води на диски і, відповідно, збільшується зусилля притиснення диска 6 до торців відкладень 11. На електродну систему 2 подають напругу і між електродами відбувається розряд. В об'ємі води, який обмежено дисками 4 і 6 формуються хвилі тиску і гідропотік, які через кільцевий зазор між дисками і відкладеннями впливають на останні і руйнують їх. Потоком води зруйновані відкладення виносяться на поверхню, а пристрій переміщують по трубопроводу до тих пір, поки диск 6 знову досягне відкладень 11. Відбувається черговий розряд, який руйнує відкладення одночасно з впливом дисків. Діаметр диска 4 обирають з умови 0,9 Д, де Д - вн утрішній діаметр трубопроводу. Діаметр диска 6 обирають рівним (0,6-0,9)Д, оскільки необхідно ураховувати товщину відкладень 11. Використання запропонованого технічного рішення дозволяє підвищити ефективність очищення трубопроводу, який розташовано переважно горизонтально за рахунок того, що одночасно на відкладення впливають енергією, сконцентрованою в невеликому об'ємі і механічними застосуваннями-дисками. Крім того, пристрій переміщується вздовж трубопроводу за допомогою потоку води, яка протікає по останньому, а також виключається можливість виникнення хвильового процесу, який приводить до непрогнозованих впливів на об'єкт очищення. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
