Електродна система для руйнування монолітних об’єктів

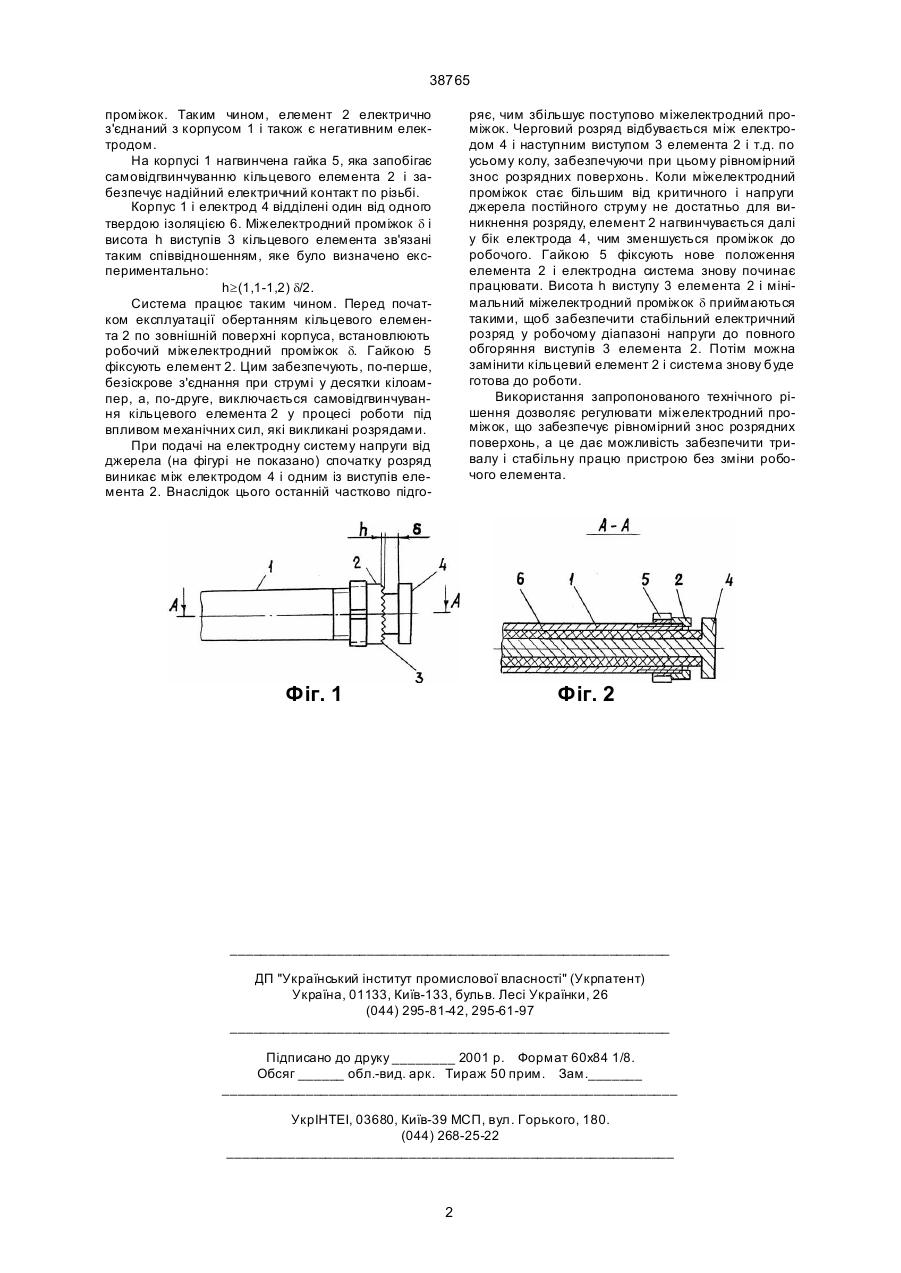

Електродна система для руйнування монолітних об'єктів, що містить з'єднані з джерелом струму електроди, один з яких має вигляд порожнистого циліндра і є корпусом, а другий виконано у вигляді стержня, розташованого у корпусі і ізольованого від останнього, яка відрізняється тим, що корпус обладнано з'єднаним з можливістю переміщення вздовж нього кільцевим елементом, одна з торцевих поверхонь якого має виступи, розташовані рівномірно по колу, а зовнішній кінець другого електрода має діаметр, який відповідає зовнішньому діаметру кільцевого елемента. (19) (21) 2000095439 (22) 22.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікто 38765 проміжок. Таким чином, елемент 2 електрично з'єднаний з корпусом 1 і також є негативним електродом. На корпусі 1 нагвинчена гайка 5, яка запобігає самовідгвинчуванню кільцевого елемента 2 і забезпечує надійний електричний контакт по різьбі. Корпус 1 і електрод 4 відділені один від одного твердою ізоляцією 6. Міжелектродний проміжок d і висота h виступів 3 кільцевого елемента зв'язані таким співвідношенням, яке було визначено експериментально: h³(1,1-1,2) d/2. Система працює таким чином. Перед початком експлуатації обертанням кільцевого елемента 2 по зовнішній поверхні корпуса, встановлюють робочий міжелектродний проміжок d. Гайкою 5 фіксують елемент 2. Цим забезпечують, по-перше, безіскрове з'єднання при струмі у десятки кілоампер, а, по-друге, виключається самовідгвинчування кільцевого елемента 2 у процесі роботи під впливом механічних сил, які викликані розрядами. При подачі на електродну систему напруги від джерела (на фігурі не показано) спочатку розряд виникає між електродом 4 і одним із виступів елемента 2. Внаслідок цього останній частково підго ряє, чим збільшує поступово міжелектродний проміжок. Черговий розряд відбувається між електродом 4 і наступним виступом 3 елемента 2 і т.д. по усьому колу, забезпечуючи при цьому рівномірний знос розрядних поверхонь. Коли міжелектродний проміжок стає більшим від критичного і напруги джерела постійного струму не достатньо для виникнення розряду, елемент 2 нагвинчувається далі у бік електрода 4, чим зменшується проміжок до робочого. Гайкою 5 фіксують нове положення елемента 2 і електродна система знову починає працювати. Висота h виступу 3 елемента 2 і мінімальний міжелектродний проміжок d приймаються такими, щоб забезпечити стабільний електричний розряд у робочому діапазоні напруги до повного обгоряння виступів 3 елемента 2. Потім можна замінити кільцевий елемент 2 і система знову буде готова до роботи. Використання запропонованого технічного рішення дозволяє регулювати міжелектродний проміжок, що забезпечує рівномірний знос розрядних поверхонь, а це дає можливість забезпечити тривалу і стабільну працю пристрою без зміни робочого елемента. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
