Електродна система переважно для очищення внутрішньої поверхні трубопроводу

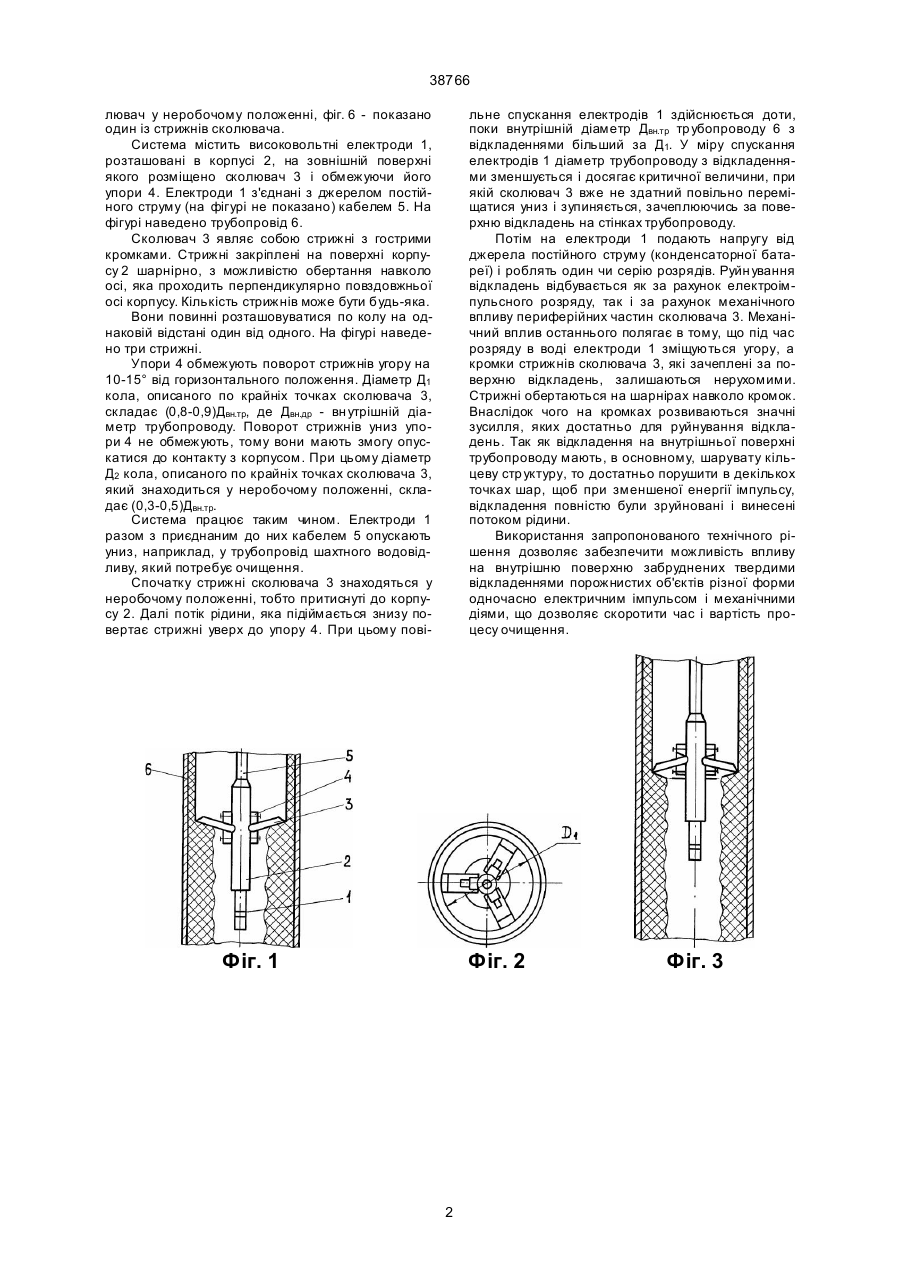

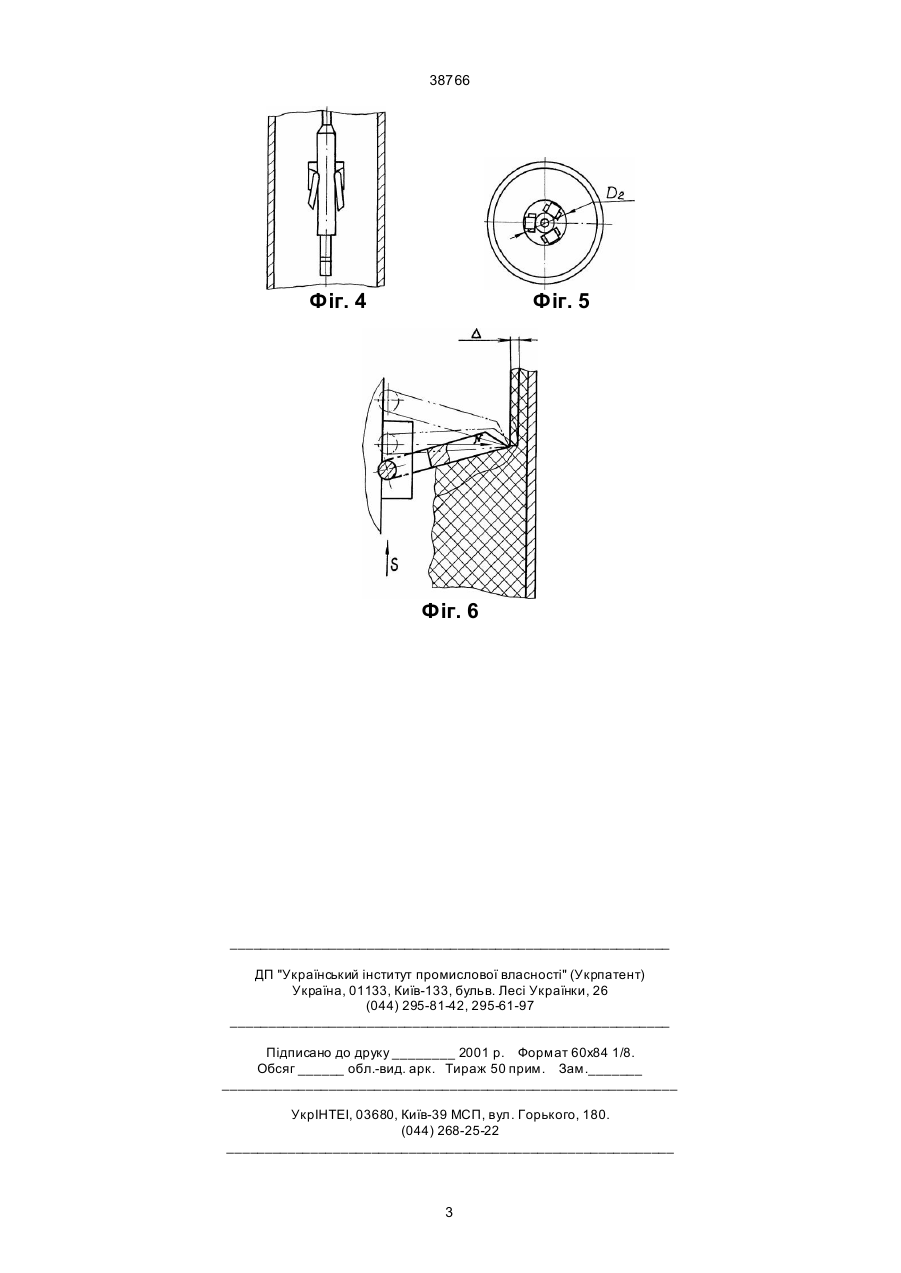

Електродна система, переважно для очищення внутрішньої поверхні трубопроводу, що містить розташовану в корпусі пару високовольтних електродів, з'єднаних з джерелом постійного струму, яка відрізняється тим, що зовнішня поверхня корпусу обладнана сколювачем, який виконано у вигляді стрижнів з гострими кромками, розташованими по колу на однаковій відстані один від одного і закріплених на корпусі шарнірно, з можливістю обертання на кут a, де 180>a>0. (19) (21) 2000095444 (22) 22.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікто 38766 лювач у неробочому положенні, фіг. 6 - показано один із стрижнів сколювача. Система містить високовольтні електроди 1, розташовані в корпусі 2, на зовнішній поверхні якого розміщено сколювач 3 і обмежуючи його упори 4. Електроди 1 з'єднані з джерелом постійного струму (на фігурі не показано) кабелем 5. На фігурі наведено трубопровід 6. Сколювач 3 являє собою стрижні з гострими кромками. Стрижні закріплені на поверхні корпусу 2 шарнірно, з можливістю обертання навколо осі, яка проходить перпендикулярно повздовжньої осі корпусу. Кількість стрижнів може бути будь-яка. Вони повинні розташовуватися по колу на однаковій відстані один від одного. На фігурі наведено три стрижні. Упори 4 обмежують поворот стрижнів угору на 10-15° від горизонтального положення. Діаметр Д1 кола, описаного по крайніх точках сколювача 3, складає (0,8-0,9)Двн.тр, де Двн.др - вн утрішній діаметр трубопроводу. Поворот стрижнів униз упори 4 не обмежують, тому вони мають змогу опускатися до контакту з корпусом. При цьому діаметр Д2 кола, описаного по крайніх точках сколювача 3, який знаходиться у неробочому положенні, складає (0,3-0,5)Двн.тр. Система працює таким чином. Електроди 1 разом з приєднаним до них кабелем 5 опускають униз, наприклад, у трубопровід шахтного водовідливу, який потребує очищення. Спочатку стрижні сколювача 3 знаходяться у неробочому положенні, тобто притиснуті до корпусу 2. Далі потік рідини, яка підіймається знизу повертає стрижні уверх до упору 4. При цьому пові льне спускання електродів 1 здійснюється доти, поки внутрішній діаметр Двн.тр тр убопроводу 6 з відкладеннями більший за Д1. У міру спускання електродів 1 діаметр трубопроводу з відкладеннями зменшується і досягає критичної величини, при якій сколювач 3 вже не здатний повільно переміщатися униз і зупиняється, зачеплюючись за поверхню відкладень на стінках трубопроводу. Потім на електроди 1 подають напругу від джерела постійного струму (конденсаторної батареї) і роблять один чи серію розрядів. Руйн ування відкладень відбувається як за рахунок електроімпульсного розряду, так і за рахунок механічного впливу периферійних частин сколювача 3. Механічний вплив останнього полягає в тому, що під час розряду в воді електроди 1 зміщуються угору, а кромки стрижнів сколювача 3, які зачеплені за поверхню відкладень, залишаються нерухомими. Стрижні обертаються на шарнірах навколо кромок. Внаслідок чого на кромках розвиваються значні зусилля, яких достатньо для руйнування відкладень. Так як відкладення на внутрішньої поверхні трубопроводу мають, в основному, шарувату кільцеву стр уктуру, то достатньо порушити в декількох точках шар, щоб при зменшеної енергії імпульсу, відкладення повністю були зруйновані і винесені потоком рідини. Використання запропонованого технічного рішення дозволяє забезпечити можливість впливу на внутрішню поверхню забруднених твердими відкладеннями порожнистих об'єктів різної форми одночасно електричним імпульсом і механічними діями, що дозволяє скоротити час і вартість процесу очищення. Фіг. 1 Фіг. 2 2 Фіг. 3 38766 Фіг. 4 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
