Пристрій для очистки та шумоглушіння відпрацьованих газів двз
Номер патенту: 38785
Опубліковано: 15.05.2001
Формула / Реферат
Пристрій для очистки та шумоглушіння відпрацьованих газів ДВЗ, що складається з корпусу, осьового вхідного та вихідного патрубків і фільтрувального елемента, який відрізняється тим, що вхідний патрубок виконаний у вигляді похилого тангенціального підводу, що плавно переходить у дифузор і корпус пристрою
Текст

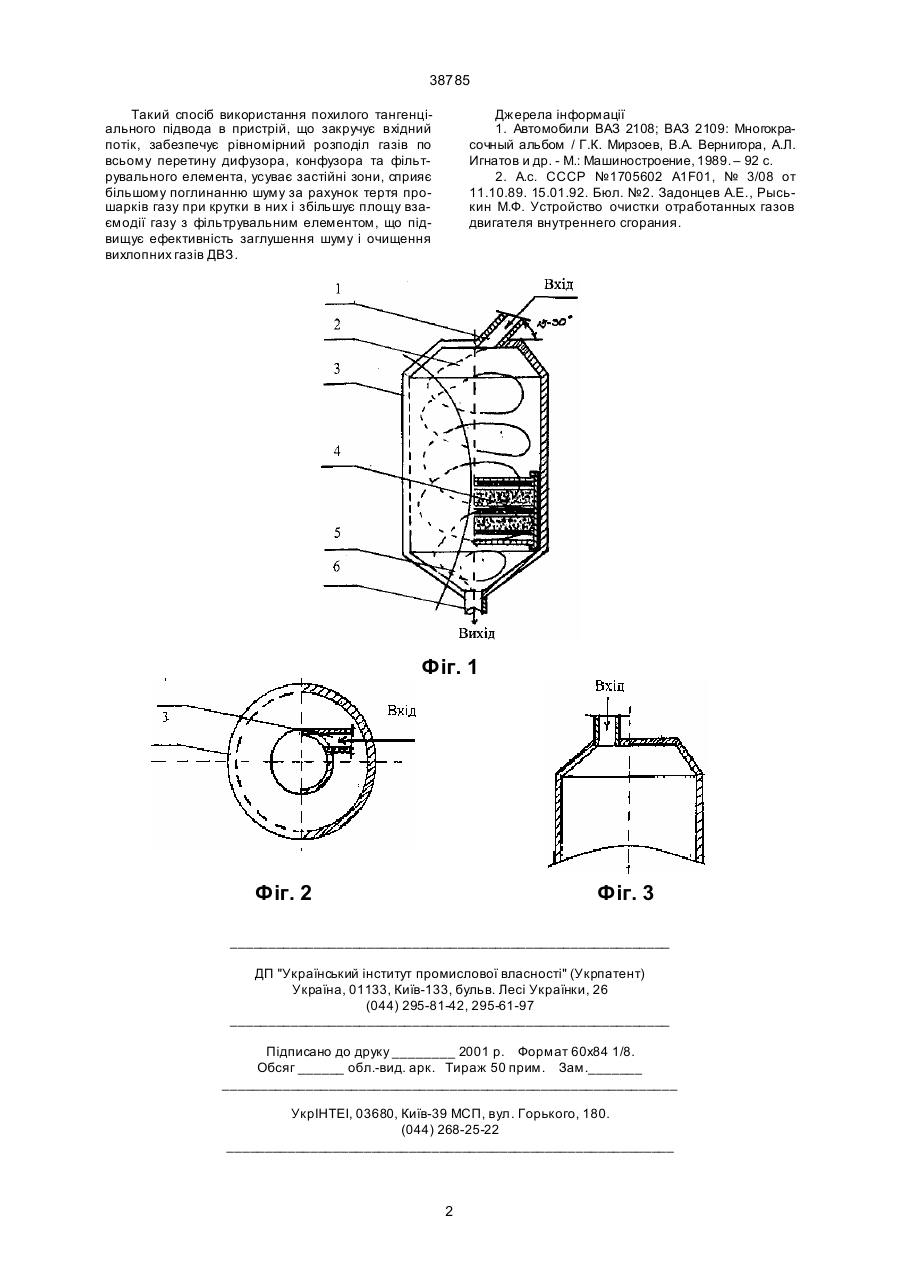

Пристрій для очистки та шумоглушіння відпрацьованих газів ДВЗ, що складається з корпусу, осьового вхідного та вихідного патрубків і фільтрувального елемента, який відрізняється тим, що вхідний патрубок виконаний у вигляді похилого тангенціального підводу, що плавно переходить у дифузор і корпус пристрою. (19) (21) 2000095568 (22) 29.09.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Стоянов Миколай Ілліч, Павлов Євген Анатолійович (73) Одеська державна академія будівництва та архітектури 38785 Такий спосіб використання похилого тангенціального підвода в пристрій, що закручує вхідний потік, забезпечує рівномірний розподіл газів по всьому перетину дифузора, конфузора та фільтрувального елемента, усуває застійні зони, сприяє більшому поглинанню шуму за рахунок тертя прошарків газу при крутки в них і збільшує площу взаємодії газу з фільтрувальним елементом, що підвищує ефективність заглушення шуму і очищення вихлопних газів ДВЗ. Джерела інформації 1. Автомобили ВАЗ 2108; ВАЗ 2109: Многокрасочный альбом / Г.К. Мирзоев, В.А. Вернигора, А.Л. Игнатов и др. - М.: Машиностроение, 1989. – 92 с. 2. А.с. СССР №1705602 А1F01, № 3/08 от 11.10.89. 15.01.92. Бюл. №2. Задонцев А.Е., Рыськин М.Ф. Устройство очистки отработанных газов двигателя внутреннего сгорания. Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for cleaning and for noise suppression of exhaust gases of combustion engine
Автори англійськоюStoianov Mykolai Illich, Pavlov Yevhen Anatoliiovych
Назва патенту російськоюУстройство для очистки и шумоглушения отработанных газов двигателя внутреннего сгорания
Автори російськоюСтоянов Николай Иллич, Павлов Евгений Анатольевич
МПК / Мітки
МПК: F01N 3/00
Мітки: газів, пристрій, відпрацьованих, шумоглушіння, очистки, двз
