Електронний баластний пристрій для електролюмінесцентної лампи

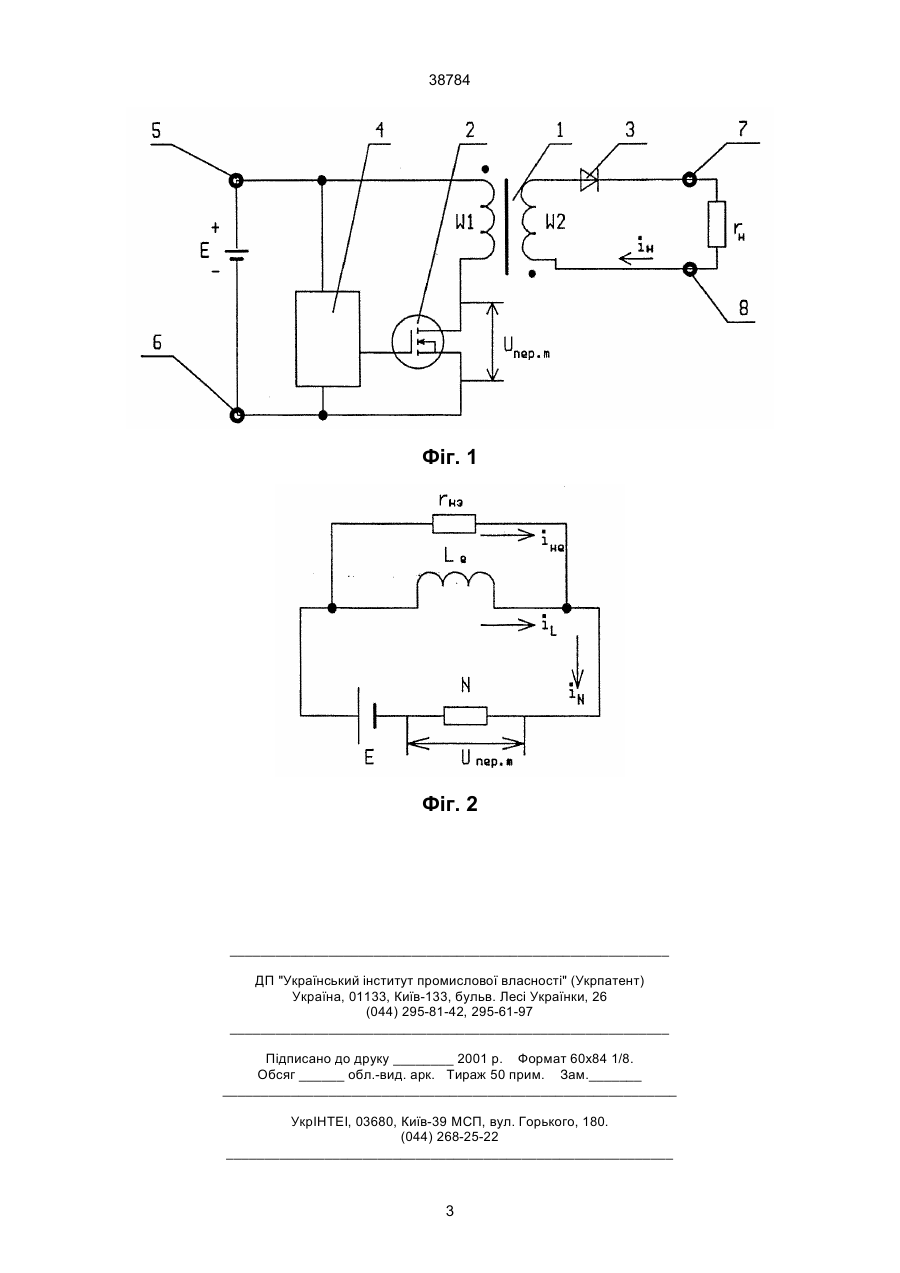

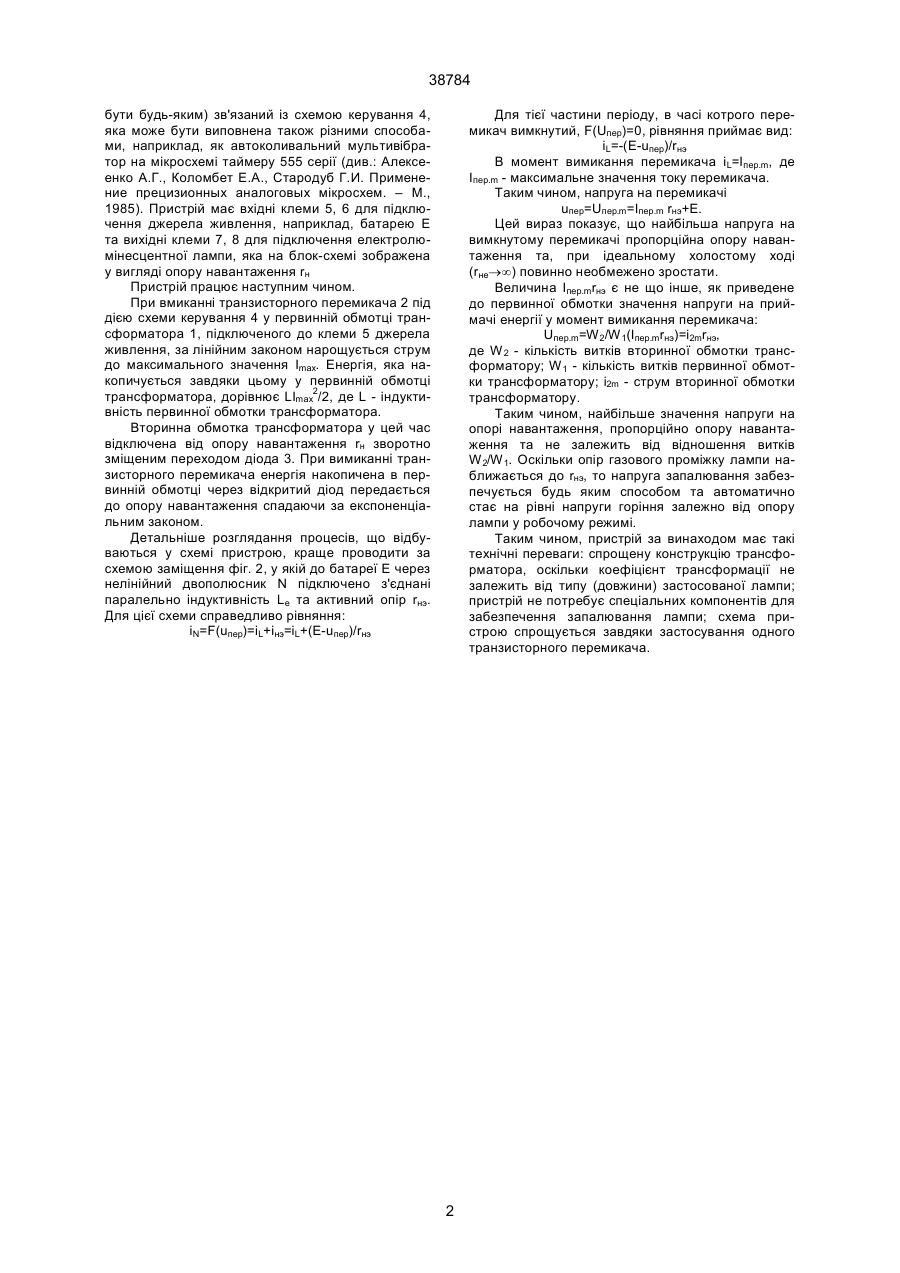

Електронний баластний пристрій для живлення електролюмінісцентної лампи, що містить кле 38784 Для тієї частини періоду, в часі котрого перемикач вимкнутий, F(Uпep)=0, рівняння приймає вид: iL=-(Е-uпер)/rнэ B момент вимикання перемикача іL= Іпер.m, де Іпер.m - максимальне значення току перемикача. Таким чином, напруга на перемикачі uпеp=Uпep.m =Іпер.m rнэ+Е. Цей вираз показує, що найбільша напруга на вимкнутому перемикачі пропорційна опору навантаження та, при ідеальному холостому ході (rне®¥) повинно необмежено зростати. Величина Іпер.m rнэ є не що інше, як приведене до первинної обмотки значення напруги на приймачі енергії у момент вимикання перемикача: Uпep.m =W2/W1(Іпер.m rнэ)=i2mrнэ, де W 2 - кількість витків вторинної обмотки трансформатору; W 1 - кількість витків первинної обмотки трансформатору; i2m - струм вторинної обмотки трансформатору. Таким чином, найбільше значення напруги на опорі навантаження, пропорційно опору навантаження та не залежить від відношення витків W2/W1. Оскільки опір газового проміжку лампи наближається до rнэ, то напруга запалювання забезпечується будь яким способом та автоматично стає на рівні напруги горіння залежно від опору лампи у робочому режимі. Таким чином, пристрій за винаходом має такі технічні переваги: спрощену конструкцію трансформатора, оскільки коефіцієнт трансформації не залежить від типу (довжини) застосованої лампи; пристрій не потребує спеціальних компонентів для забезпечення запалювання лампи; схема пристрою спрощується завдяки застосування одного транзисторного перемикача. бути будь-яким) зв'язаний із схемою керування 4, яка може бути виповнена також різними способами, наприклад, як автоколивальний мультивібратор на мікросхемі таймеру 555 серії (див.: Алексеенко А.Г., Коломбет Е.А., Стародуб Г.И. Применение прецизионных аналоговых мікросхем. – М., 1985). Пристрій має вхідні клеми 5, 6 для підключення джерела живлення, наприклад, батарею Е та вихідні клеми 7, 8 для підключення електролюмінесцентної лампи, яка на блок-схемі зображена у вигляді опору навантаження rн Пристрій працює наступним чином. При вмиканні транзисторного перемикача 2 під дією схеми керування 4 у первинній обмотці трансформатора 1, підключеного до клеми 5 джерела живлення, за лінійним законом нарощується струм до максимального значення Іmах. Енергія, яка накопичується завдяки цьому у первинній обмотці трансформатора, дорівнює LImax2/2, де L - індуктивність первинної обмотки трансформатора. Вторинна обмотка трансформатора у цей час відключена від опору навантаження rн зворотно зміщеним переходом діода 3. При вимиканні транзисторного перемикача енергія накопичена в первинній обмотці через відкритий діод передається до опору навантаження спадаючи за експоненціальним законом. Детальніше розглядання процесів, що відбуваються у схемі пристрою, краще проводити за схемою заміщення фіг. 2, у якій до батареї Е через нелінійний двополюсник N підключено з'єднані паралельно індуктивність Le та активний опір rнэ. Для цієї схеми справедливо рівняння: іN=F(uпep)=iL+iнэ=iL+(Е-uпер)/rнэ 2 38784 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
