Магніторідинний амортизатор
Формула / Реферат
1. Магніторідинний амортизатор, який містить корпус, закріплені усередині нього постійні магніти, покриті шаром магнітної рідини, та рухомий елемент, який спирається на магнітну рідину, який відрізняється тим, що рухомий елемент виконано складеним із непроникного для магнітної рідини опорного елементу і встановленого із зазором щодо нього дросельного елементу.
2. Магніторідинний амортизатор по п.1, який відрізняється тим, що зазор між опорним і дросельним елементами виконано регульованим в осьовому напрямку.
3. Магніторідинний амортизатор по п. п.1, 2, який відрізняється тим, що дросельний елемент виконано у вигляді немагнітної пластини з каналами.
Текст

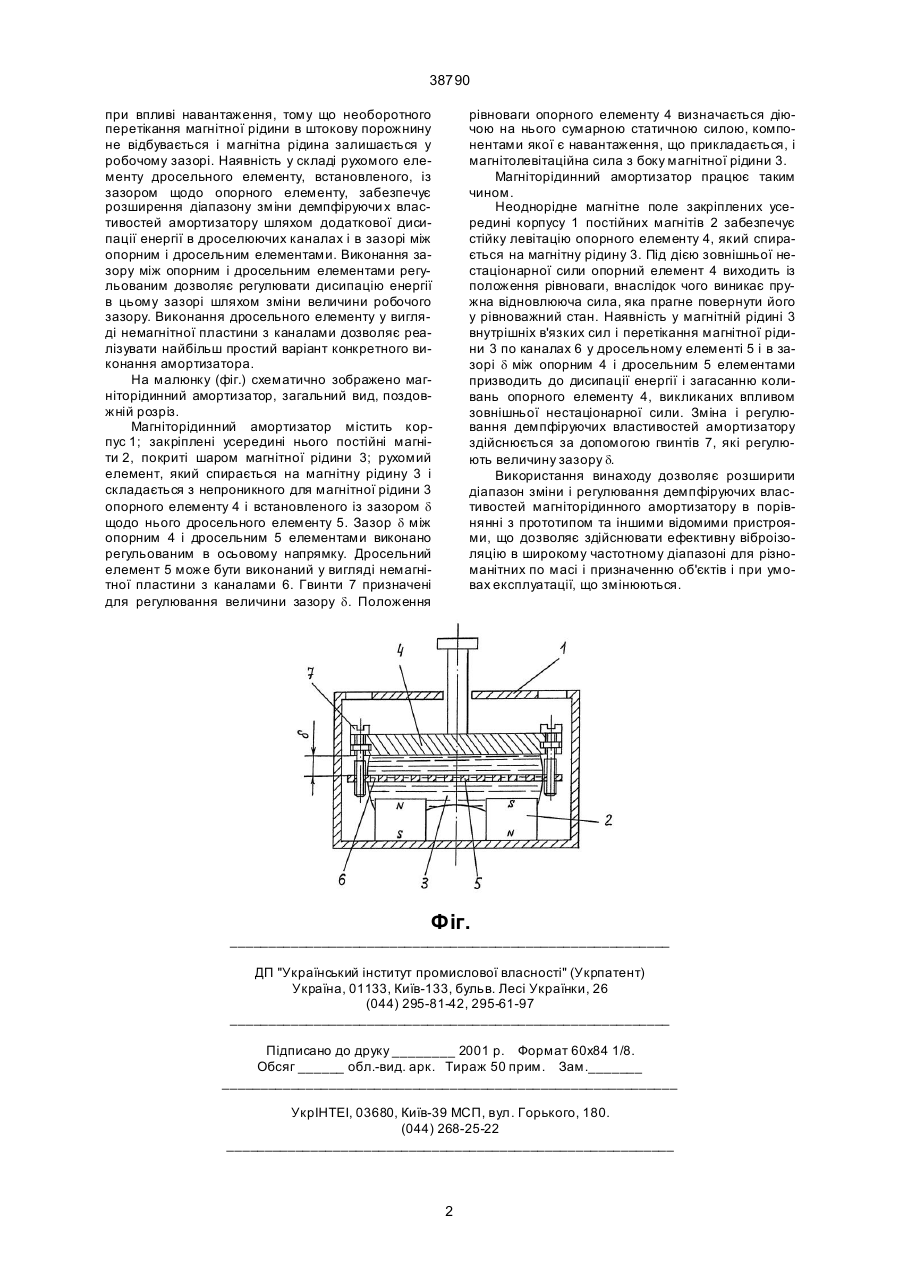

1. Магніторідиннии амортизатор, який містить корпус, закріплені усередині нього постійні магніти, покриті шаром магнітної рідини, та рухомий елемент, який спирається на магнітну рідину, який 38790 при впливі навантаження, тому що необоротного перетікання магнітної рідини в штокову порожнину не відбувається і магнітна рідина залишається у робочому зазорі. Наявність у складі рухомого елементу дросельного елементу, встановленого, із зазором щодо опорного елементу, забезпечує розширення діапазону зміни демпфіруючи х властивостей амортизатору шляхом додаткової дисипації енергії в дроселюючих каналах і в зазорі між опорним і дросельним елементами. Виконання зазору між опорним і дросельним елементами регульованим дозволяє регулювати дисипацію енергії в цьому зазорі шляхом зміни величини робочого зазору. Виконання дросельного елементу у вигляді немагнітної пластини з каналами дозволяє реалізувати найбільш простий варіант конкретного виконання амортизатора. На малюнку (фіг.) схематично зображено магніторідинний амортизатор, загальний вид, поздовжній розріз. Магніторідинний амортизатор містить корпус 1; закріплені усередині нього постійні магніти 2, покриті шаром магнітної рідини 3; рухомий елемент, який спирається на магнітну рідину 3 і складається з непроникного для магнітної рідини 3 опорного елементу 4 і встановленого із зазором d щодо нього дросельного елементу 5. Зазор d між опорним 4 і дросельним 5 елементами виконано регульованим в осьовому напрямку. Дросельний елемент 5 може бути виконаний у вигляді немагнітної пластини з каналами 6. Гвинти 7 призначені для регулювання величини зазору d. Положення рівноваги опорного елементу 4 визначається діючою на нього сумарною статичною силою, компонентами якої є навантаження, що прикладається, і магнітолевітаційна сила з боку магнітної рідини 3. Магніторідинний амортизатор працює таким чином. Неоднорідне магнітне поле закріплених усередині корпусу 1 постійних магнітів 2 забезпечує стійку левітацію опорного елементу 4, який спирається на магнітну рідину 3. Під дією зовнішньої нестаціонарної сили опорний елемент 4 виходить із положення рівноваги, внаслідок чого виникає пружна відновлююча сила, яка прагне повернути його у рівноважний стан. Наявність у магнітній рідині 3 внутрішніх в'язких сил і перетікання магнітної рідини 3 по каналах 6 у дросельному елементі 5 і в зазорі d між опорним 4 і дросельним 5 елементами призводить до дисипації енергії і загасанню коливань опорного елементу 4, викликаних впливом зовнішньої нестаціонарної сили. Зміна і регулювання демпфіруючих властивостей амортизатору здійснюється за допомогою гвинтів 7, які регулюють величину зазору d. Використання винаходу дозволяє розширити діапазон зміни і регулювання демпфіруючих властивостей магніторідинного амортизатору в порівнянні з прототипом та іншими відомими пристроями, що дозволяє здійснювати ефективну віброізоляцію в широкому частотному діапазоні для різноманітних по масі і призначенню об'єктів і при умовах експлуатації, що змінюються. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic-liquid buffer
Автори англійськоюKirei Petro Serafymovych
Назва патенту російськоюМагнитожидкостный амортизатор
Автори російськоюКирей Петр Серафимович
МПК / Мітки
МПК: F16F 6/00
Мітки: амортизатор, магніторідинний
